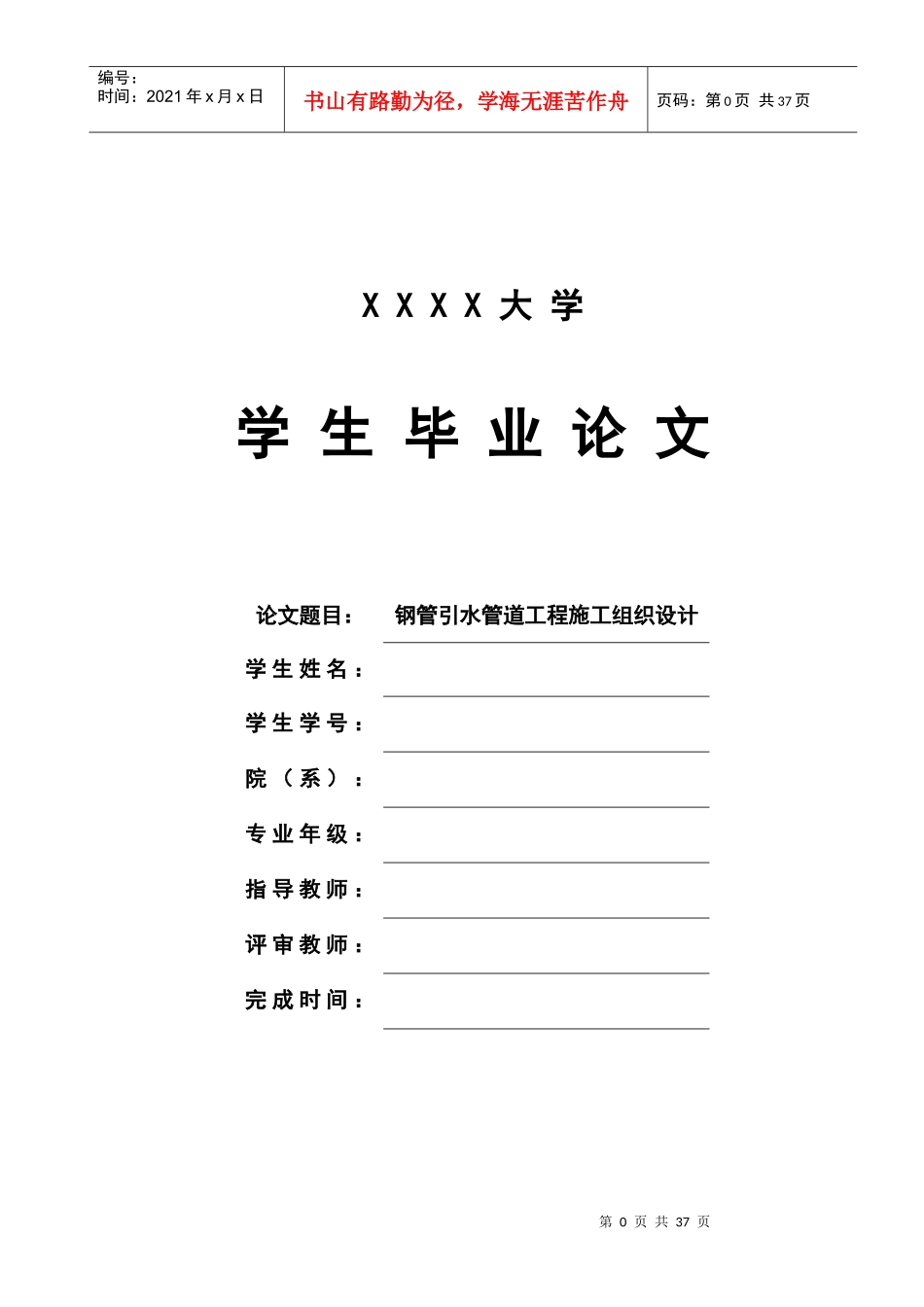

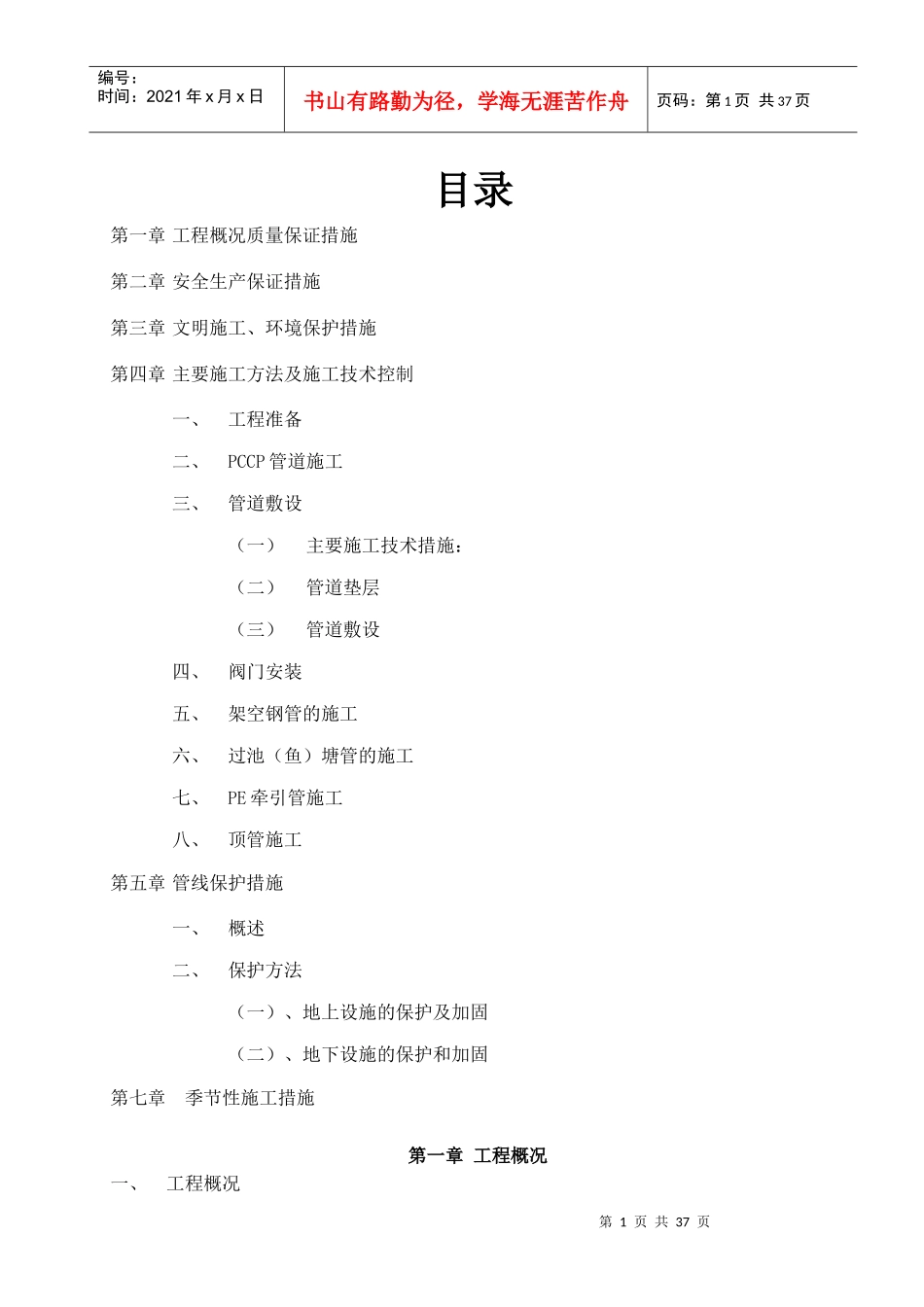

第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共37页XXXX大学学生毕业论文论文题目：钢管引水管道工程施工组织设计学生姓名：学生学号：院（系）：专业年级：指导教师：评审教师：完成时间：第1页共37页第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页目录第一章工程概况质量保证措施第二章安全生产保证措施第三章文明施工、环境保护措施第四章主要施工方法及施工技术控制一、工程准备二、PCCP管道施工三、管道敷设（一）主要施工技术措施：（二）管道垫层（三）管道敷设四、阀门安装五、架空钢管的施工六、过池（鱼）塘管的施工七、PE牵引管施工八、顶管施工第五章管线保护措施一、概述二、保护方法（一）、地上设施的保护及加固（二）、地下设施的保护和加固第七章季节性施工措施第一章工程概况一、工程概况第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页本施工方案为水厂原水管道工程第一、第四标段投标阶段编制，其中，第一标段自J1至J22，长约4860m，管径为DN1600的钢管和PCCP管；第四标段自J51至J62，长约3532m，管径为DN1200的钢管和PCCP管。1、管道位置：管道位置详见图纸。2、架空钢管和顶管钢管壁厚为20mm、埋地钢管壁厚为18mm。3、钢管防腐处理：（1）除锈必须达到GB8923—88的Sa2.5级技术标准要求。（2）钢管内防腐：内防腐采用1:1.5水泥砂浆衬里。（3）埋地管外防腐采用环氧煤沥青漆缠包玻璃布，五油二布。（4）架空桥管外防腐采用氯化橡胶做防腐，依次为：铁红环氧防锈漆+环氧漂白沥青原浆型防锈面漆+氯化橡胶面漆。4、管道施工需全段放线确认无误后方可进行。5、管道施工、安装验收按照GB50268—97标准执行。6、管道放空时，管内水首先依靠重力自流至附近水体，不能自流则借潜水泵抽吸至附近水体。7、上、下游连通阀门关闭要尽量缓慢，同时必须开启该管段上的所有排气阀，以防因排气不畅造成管道损坏。二、对外交通及管道材料运输本工程四标所处在已建道路外侧，交通便利，对工程十分有利，施工时，基本上可不增设长距离施工便道，利用现有道路满足施工要求。在工程施工时可在道路与施工场地连接修建便道，便道工程的修建采用溏渣路面，同时对原道路进行回填，确保工程施工道路畅通；本工程一标大部管道位于溪流边，进出道路狭小，汽车不能通行，根据我公司其它工地施工经验，对该部分管道拟采用浮运法，即把该部分管道运达溪流边后配入气囊后沿溪流浮运至施工处，其它材料用农用车运至现场，使施工便道减至最少，确保节约投资，并使管道顺利运到施工现场。三、工程特点水厂原水管道工程一标段的施工长度较长，管道直径为1600mm，种类涉及埋地钢管、桥钢管、PCCP管，交通不便；四标段管道直径为1200mm，种类涉及埋地钢管、桥钢管、PCCP管、PE牵引管，交通相对便利，但位于市区，需加强安全围护管理；这对于工程项目的管理和协调将带来一定的困难。四、工程施工总体设想结合我公司以往施工经验和工程施工中的重点，我公司将在工程施工中抓住重点，围绕特点进行组织施工，进行合理、有效的安排工程施工。根据工程的施工重点和难点落实项目部的布置和施工队的安排。各施工队再根据工程实际情况确定工程施工班组，在工程施工中做到流水作业，在保证工程质量的情况下合理安排工程施工的进度，在施第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页工期间各工种需相互协调，对于分散的情况应见缝插针，做到流水作业，不窝工。工程试水完工结束后对管道沟槽开挖面恢复原状。五、施工组织管理机构1、施工组织管理网络2、质量管理网络3、安全管理网络第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页4、文明施工管理网络5、综合治理管理网第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页六、项目日常施工管理保证措施项目经理部对项目进行具体的管理，负责施工现场的全面工作，项目经理部具有合...
