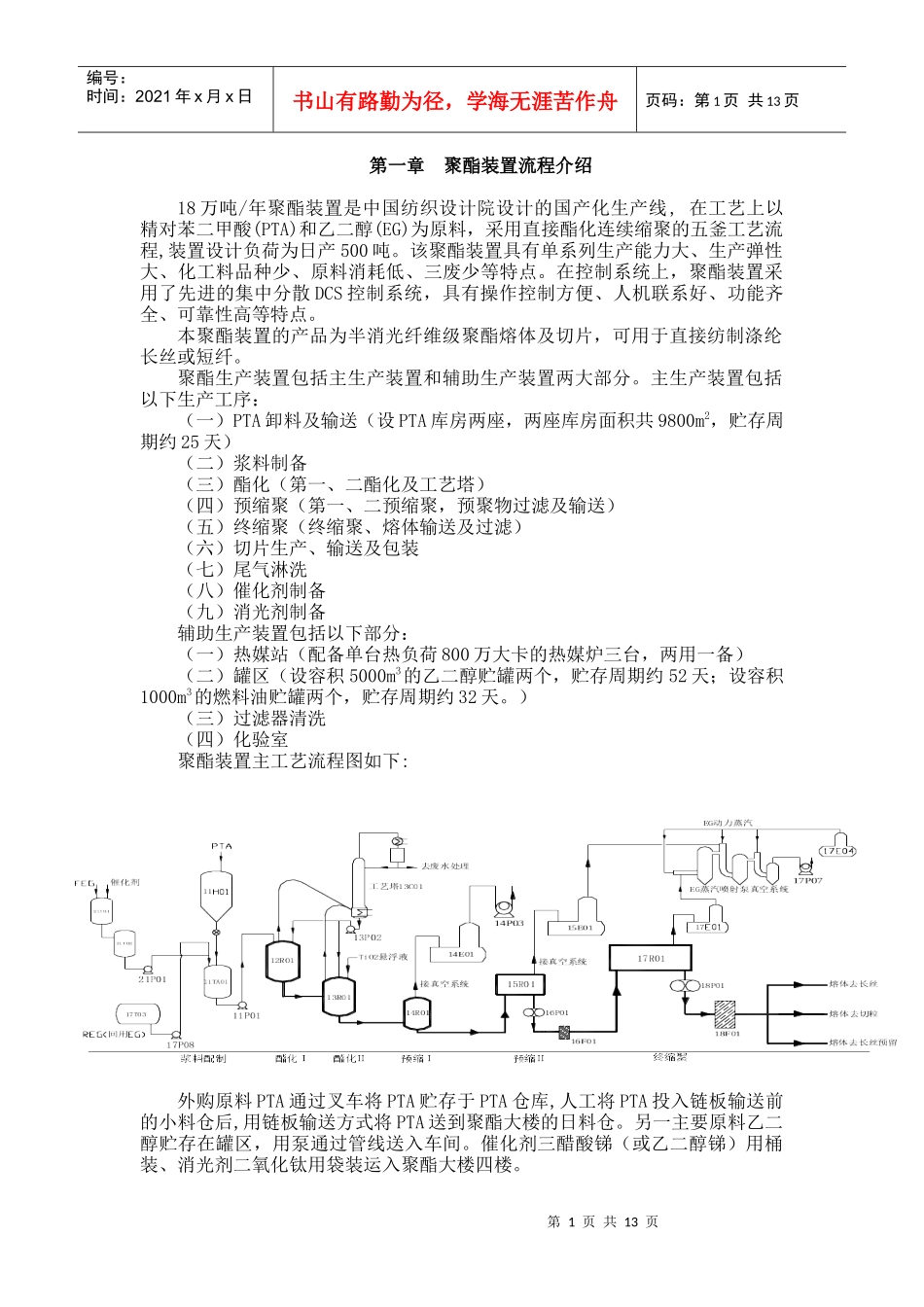

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第一章聚酯装置流程介绍18万吨/年聚酯装置是中国纺织设计院设计的国产化生产线,在工艺上以精对苯二甲酸(PTA)和乙二醇(EG)为原料，采用直接酯化连续缩聚的五釜工艺流程,装置设计负荷为日产500吨。该聚酯装置具有单系列生产能力大、生产弹性大、化工料品种少、原料消耗低、三废少等特点。在控制系统上，聚酯装置采用了先进的集中分散DCS控制系统，具有操作控制方便、人机联系好、功能齐全、可靠性高等特点。本聚酯装置的产品为半消光纤维级聚酯熔体及切片，可用于直接纺制涤纶长丝或短纤。聚酯生产装置包括主生产装置和辅助生产装置两大部分。主生产装置包括以下生产工序：（一）PTA卸料及输送（设PTA库房两座，两座库房面积共9800m2，贮存周期约25天）（二）浆料制备（三）酯化（第一、二酯化及工艺塔）（四）预缩聚（第一、二预缩聚，预聚物过滤及输送）（五）终缩聚（终缩聚、熔体输送及过滤）（六）切片生产、输送及包装（七）尾气淋洗（八）催化剂制备（九）消光剂制备辅助生产装置包括以下部分：（一）热媒站（配备单台热负荷800万大卡的热媒炉三台，两用一备）（二）罐区（设容积5000m3的乙二醇贮罐两个，贮存周期约52天；设容积1000m3的燃料油贮罐两个，贮存周期约32天。）（三）过滤器清洗（四）化验室聚酯装置主工艺流程图如下:外购原料PTA通过叉车将PTA贮存于PTA仓库,人工将PTA投入链板输送前的小料仓后,用链板输送方式将PTA送到聚酯大楼的日料仓。另一主要原料乙二醇贮存在罐区，用泵通过管线送入车间。催化剂三醋酸锑（或乙二醇锑）用桶装、消光剂二氧化钛用袋装运入聚酯大楼四楼。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页聚酯装置主要由催化剂配制、二氧化钛配制、浆料配制、酯化、缩聚、切片生产及包装等几个工序组成。酯化缩聚设置了五个反应器，其中两个是酯化反应器，两个是预缩聚反应器，一个后缩聚反应器。两个酯化反应器为立式搅拌釜，设内盘管加热，两台反应器共用一个分离乙二醇和水的工艺塔。第一预缩聚反应器为立式槽，不设搅拌装置，用液环真空泵产生真空。第二预缩聚反应器和后缩聚反应器为圆盘转子式，两个反应器共用一套三级乙二醇蒸汽喷射泵系统(它用液环泵作排气的)，在每个缩聚反应器和它的真空装置间设刮板冷凝器。在第二预缩聚反应器和后缩聚反应器之后分别设有熔体过滤器。从终缩聚反应器出来的熔体每天300吨供应长丝八条生产线，每天200吨供应另外的长丝四条生产线，其余大约有每天20--40吨熔体通过水下切粒机生产半消光切片，本装置配有两台切粒机，切出的切片通过干燥装置后，用气相脉冲输送方式将切片送至切片料仓，打包后出厂。辅助装置有：热媒(HTM)系统（主要由三台800万大卡的热媒炉组成）、过滤器清洗等辅助设施。本装置用液相热媒作反应器等设备、管线的加热和保温，共设置了十一个二次热媒回路，分别服务不同的使用点。聚酯生产中的每一段工序其作用分别简要说明如下：1、浆料配制原料PTA自PTA储存料仓采用星型给料器出料，通过振动筛去除夹带的异状物，质量流量计连续计量后，送入浆料调配槽。原料PTA和MEG以及催化剂溶液按规定比例连续送入浆料配制槽中，由特殊设计的搅拌器使之充分混合并配制为恒定摩尔比（MEG/PTA）的浆料，经浆料输送泵连续送入酯化反应器中。2、酯化反应酯化反应系统共设置两台酯化反应器。在第一酯化反应器中酯化率可以达到91%；第二酯化反应器后控制酯化率在96.5%左右。通过调节反应器的温度、压力和液位等，可以控制反应酯化率，同时保证装置的稳定运转。两个酯化反应器的汽相物采用一个工艺塔用于乙二醇回收。分离的重组分乙二醇回流到两个酯化反应器中。塔顶轻组分冷凝后，凝液用作塔的回流液，其余作为生产污水送污水预处理系统处理。3、预缩聚反应预缩聚反应系统共设置两台预缩聚反应器。第一预缩聚反应器的操作压力控制在100mbar左右，使用乙二醇蒸汽喷射泵和液环真空泵产生真空，并控制第二预缩聚反应器的操作压力在10mbar左右。并与终缩聚反应器共用乙...
