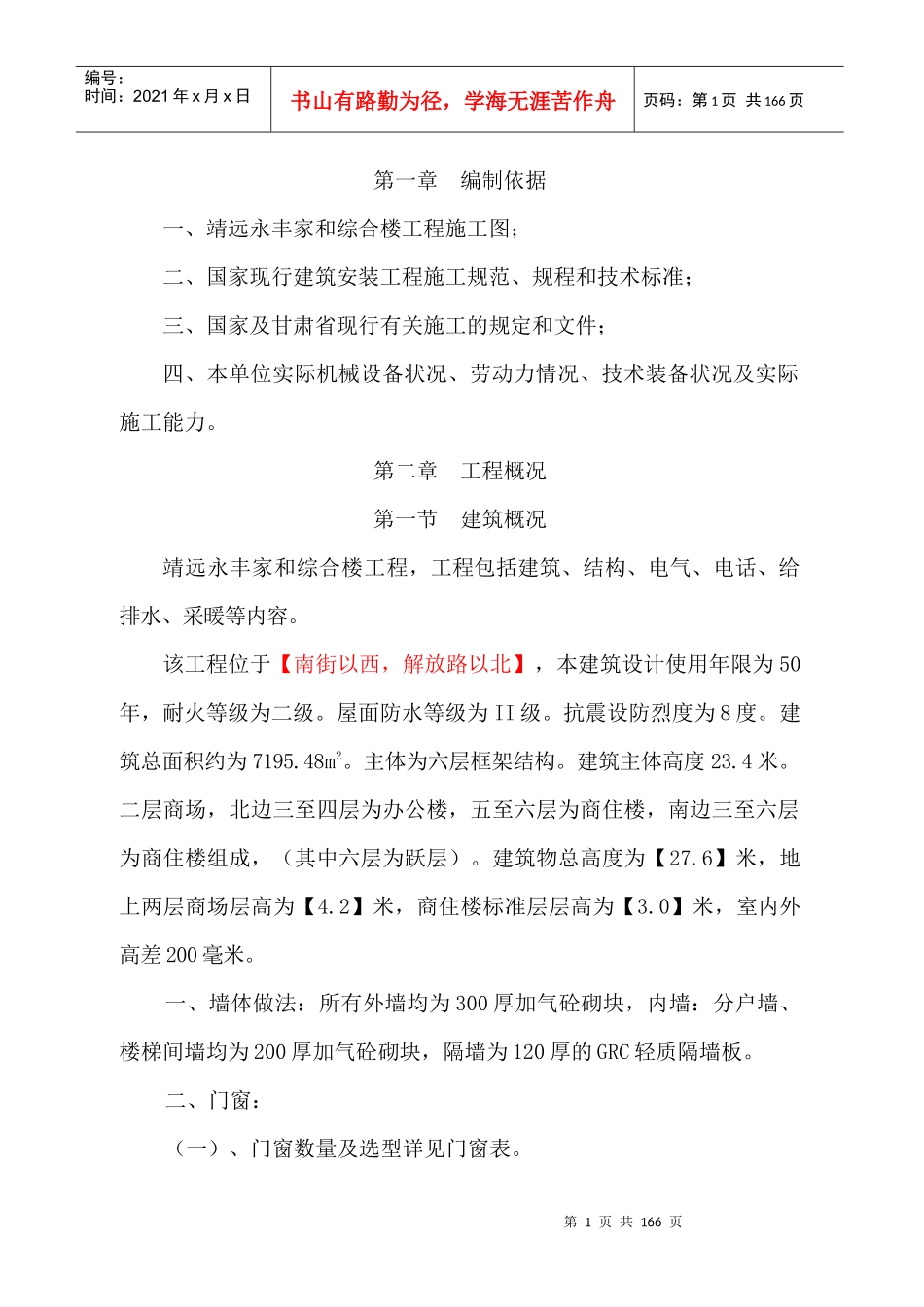

第1页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共166页第一章编制依据一、靖远永丰家和综合楼工程施工图；二、国家现行建筑安装工程施工规范、规程和技术标准；三、国家及甘肃省现行有关施工的规定和文件；四、本单位实际机械设备状况、劳动力情况、技术装备状况及实际施工能力。第二章工程概况第一节建筑概况靖远永丰家和综合楼工程，工程包括建筑、结构、电气、电话、给排水、采暖等内容。该工程位于【南街以西，解放路以北】，本建筑设计使用年限为50年，耐火等级为二级。屋面防水等级为II级。抗震设防烈度为8度。建筑总面积约为7195.48m2。主体为六层框架结构。建筑主体高度23.4米。二层商场，北边三至四层为办公楼，五至六层为商住楼，南边三至六层为商住楼组成，（其中六层为跃层）。建筑物总高度为【27.6】米，地上两层商场层高为【4.2】米，商住楼标准层层高为【3.0】米，室内外高差200毫米。一、墙体做法：所有外墙均为300厚加气砼砌块，内墙：分户墙、楼梯间墙均为200厚加气砼砌块，隔墙为120厚的GRC轻质隔墙板。二、门窗：（一）、门窗数量及选型详见门窗表。第2页共166页第1页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共166页（二）、门窗除特别注明外均居墙中线安装。（三）、外窗均为中空玻璃节能塑钢推拉窗，且均附纱窗，采用6mm厚的安全玻璃，首层外窗均设防盗铁栅。三、装修标准：（一）、外墙：高级涂料。外墙面粉刷分格线以门窗边为起点，每隔1500做20宽15深分格线。（二）、内墙：墙面、顶棚为纸进麻刀灰墙面。（三）、楼地面：楼地面除卫生间、厨房、水箱间均为地砖楼地面，水箱间为水泥地面，卫生间为防滑地砖楼地面。四、屋面：屋面采用50厚的挤塑聚苯板保温材料，炉渣找坡，20厚的水泥砂浆找平，SBS防水卷材3mm+3mm两道设防，地砖美化上人屋顶，顶层屋面采用50厚的挤塑聚苯板保温材料，炉渣找坡，20厚的水泥砂浆找平，SBS防水卷材3mm+3mm两道设防，不上人屋顶。第二节结构概况一、本工程为七层框架结构商住楼。本设计建筑结构的安全等级为二级，抗震设防类别为丙类，使用年限维50年，抗震设防裂度为8度，设计基本地震加速度值为0.20g，设计地震分组为第二组。二、地基基础1、本工程采用机械成孔大直径灌注桩，桩底端持力层为密实卵石层，第3页共166页第2页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共166页桩极限端阻力标准qpk=2800KPα。湿陷性黄土对桩侧平均负摩阻力为-15kPα,桩端进入卵石层不应小于1.2米，桩底4d(d为桩直径)范围内如不良土层，井桩钻孔达到设计深度，灌注砼之前，孔底沉渣度不应大于50mm，桩基设计等级为丙级。2、井桩采用C45砼整浇，钢筋保护层厚度70mm。三、材料1、钢筋：HPB235Ⅰ级钢，HPB335Ⅱ级钢。2、砼：井桩为C45砼，基础梁为C30砼，±0.00以上框架梁、板、柱、楼梯均为C30砼，构造柱为C25砼，露天梁、板、柱、屋面栏板等构件均为C45砼。3、焊条：Ⅰ级钢与Ⅰ级钢用E43；Ⅰ级钢与Ⅱ级钢焊接用E43。Ⅱ级钢用E50；4、砌体：±0.00以下为M10水泥砂浆，Mu10机制烧结实心砖，±0.00以上填充墙为MU5加气砼砌块，其容重≤80KN/每立方,卫生间隔墙为MU5非承重粘土实心砖均采用M5混合砂浆砌筑。四、搂屋面结构1、本工程楼面主要为现浇板，结构平面图中未给出之节点详图参照02G01中有关外8度区详图施工。2、悬挑构件必须待砼设计强度达到100﹪后方可拆除底模及支撑。3、楼梯采用现浇钢筋砼板式楼梯。第三节安装概况第4页共166页第3页共166页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共166页本建筑安装工程包括：生活给排水系统、采暖系统、电话、宽带系统、有线闭路电视系统、电气照明及防雷接地系统、弱电系统。一、生活给水、排水系统：本工程生活给水由市政管网直接供给，供水压力为0.3Mpa；采用下行上给供水方式；室内给水管道采用铝合金衬塑管（内衬PP-R）（1.0MPa），插入时热熔连接。给水系统试验压力为1.0MPa，消火栓系统试验压力为1.05MPa。排水采用粪便污水和洗涤废水合流制，卫生间排水经立管...
