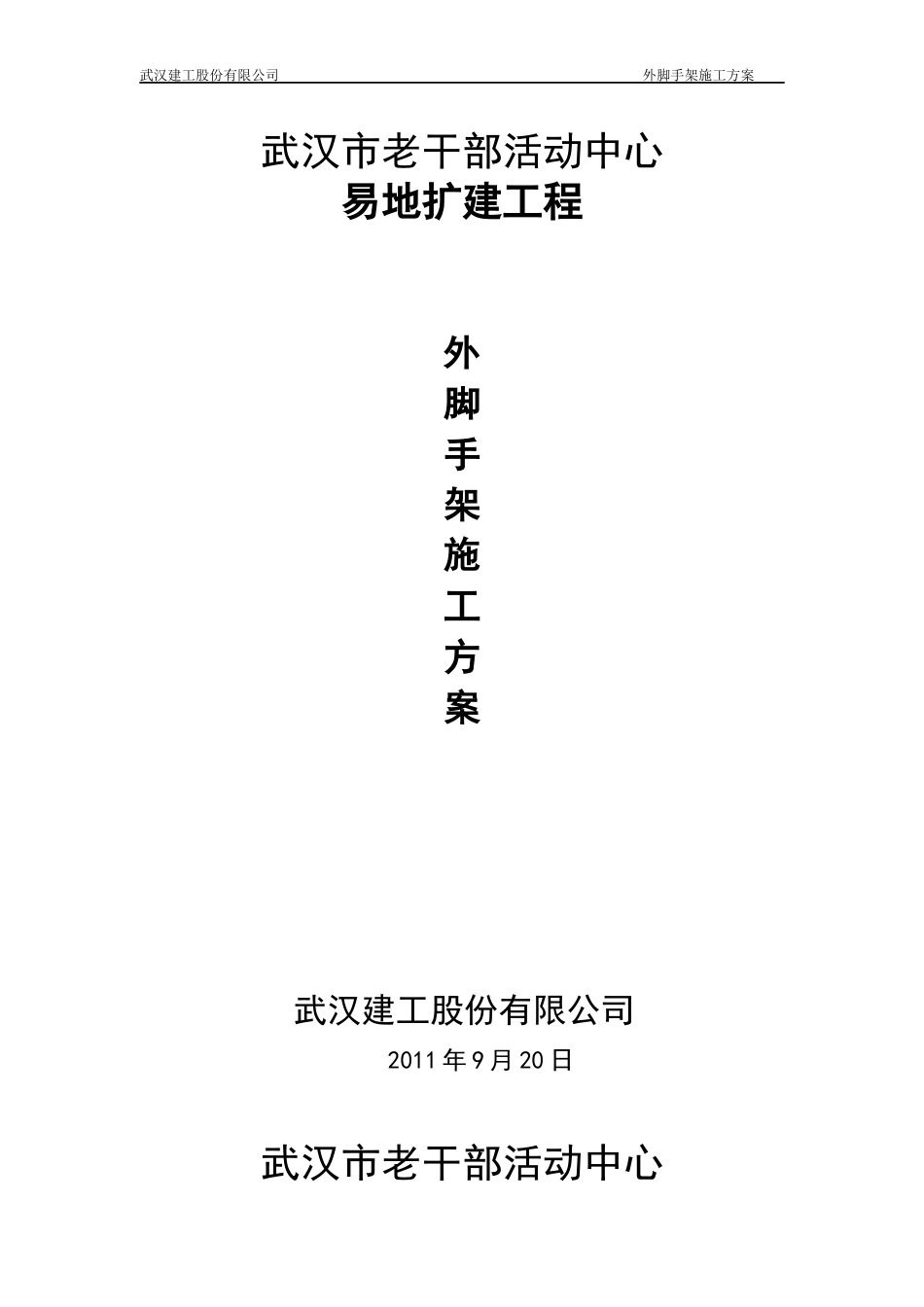

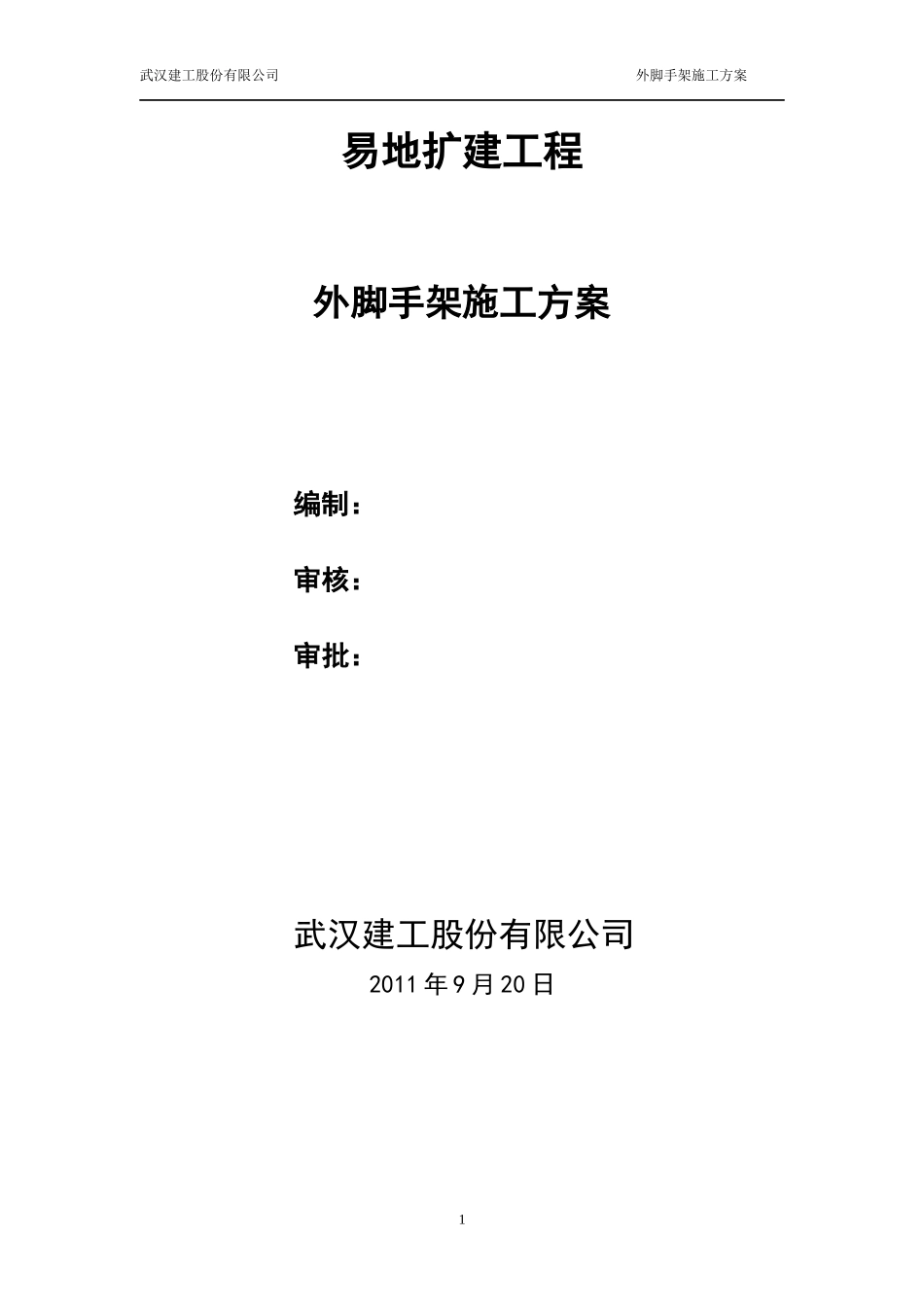

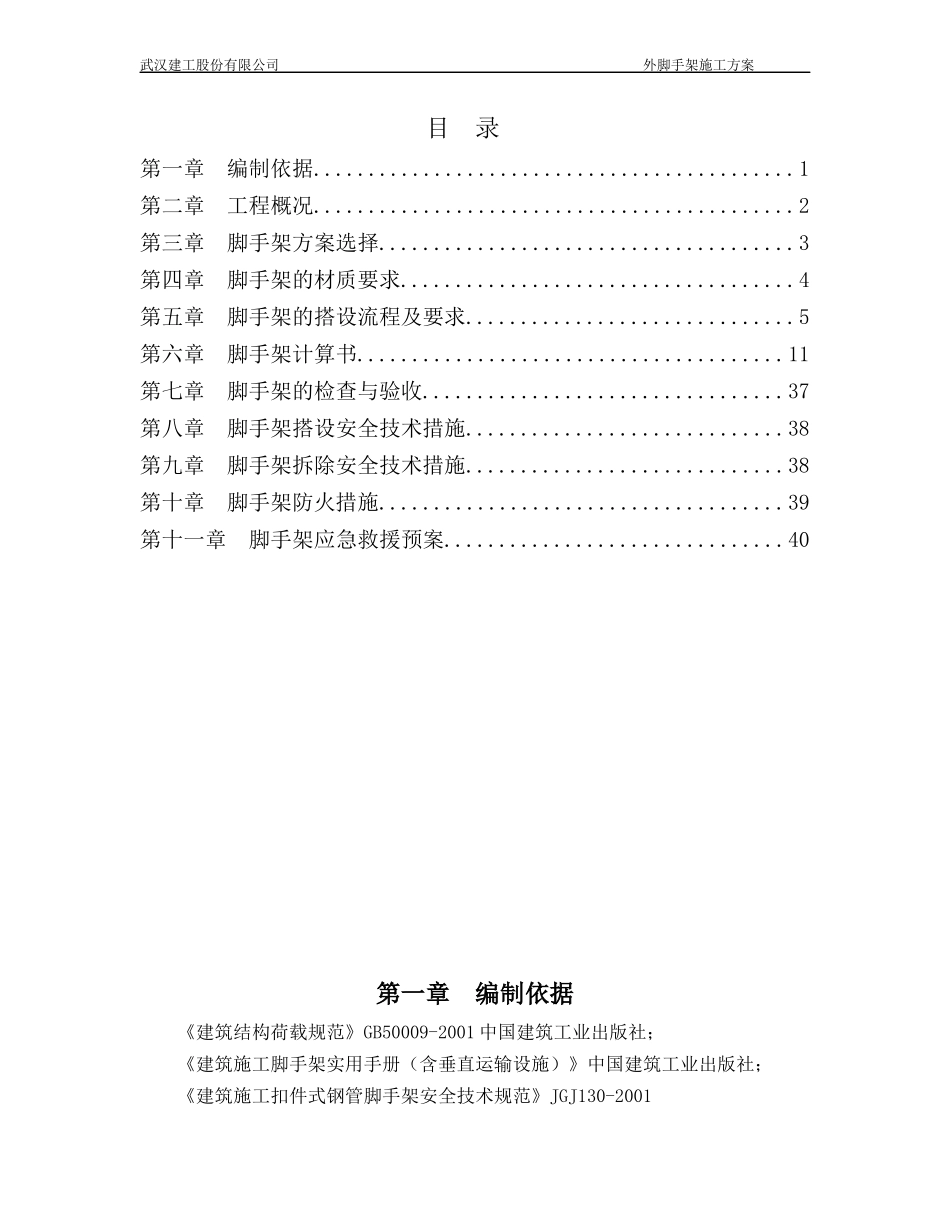

武汉建工股份有限公司外脚手架施工方案武汉市老干部活动中心易地扩建工程外脚手架施工方案武汉建工股份有限公司2011年9月20日武汉市老干部活动中心武汉建工股份有限公司外脚手架施工方案易地扩建工程外脚手架施工方案编制：审核：审批：武汉建工股份有限公司2011年9月20日1武汉建工股份有限公司外脚手架施工方案目录第一章编制依据............................................1第二章工程概况............................................2第三章脚手架方案选择......................................3第四章脚手架的材质要求....................................4第五章脚手架的搭设流程及要求..............................5第六章脚手架计算书.......................................11第七章脚手架的检查与验收.................................37第八章脚手架搭设安全技术措施.............................38第九章脚手架拆除安全技术措施.............................38第十章脚手架防火措施.....................................39第十一章脚手架应急救援预案...............................40第一章编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。《武汉市建筑施工现场安全质量标准化达标实施手册》《建筑施工高处作业安全技术规范》JGJ80-91第二章工程概况1、工程简介武汉市老干部活动中心易地扩建项目基地位于武汉市江岸区惠济路与惠济二路交汇处，基地东临惠中社区，南邻惠济路市委办公用地，西邻华润大厦和惠锦龙宾馆，北邻武汉晚报社。总用地面积约11580平方米，总建筑面积为1.761.71万平第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页方米。基地内现有保留文物建筑一栋。新建活动中心大楼分为主楼上部、辅楼上部及主楼、辅楼下部共有的一层地下室。其中地下室为框架剪力墙结构，主楼以下部位地下室层高4.05m，辅楼下部地下室层高5.35m；主楼上部建筑为框架-剪力墙结构，地面以上11层，总高44.1m，机房屋面顶高为47.30m，其中一层层高5.1m，二层层高4.8m，三至十层层高均为3.8m，十一层层高3.85m，机房层层高3.20m；辅楼上部建筑为框架结构，地面以上2层，总高9.9m，包括游泳池及报告厅。主楼与裙楼间设置沉降缝。本工程设计使用年限为50年，建筑结构安全等级为二级；建筑抗震设防类别为丙类，抗震设防烈度为6度；建筑场地土类型为中软场地土，建筑场地类别为Ⅱ类。主楼和裙楼均采用框架结构体系，框架抗震等级均为三级。本工程设计±0.000相当于黄海高程21.20m二、工程信息工程名称：武汉市老干部活动中心易地扩建项目工程地点：武汉市江岸区惠济路建设单位：武汉市老干部局设计单位：中南建筑设计院股份有限公司监理单位：武汉华立建设监理有限公司结构型式：框架混剪力墙结构第三章脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页4、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合武汉市文明施工样板工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定地下室采用落地式双排脚手架；主楼一层、二层和辅楼在地下室未回填前采用临时防护脚手架进行结构施工...
