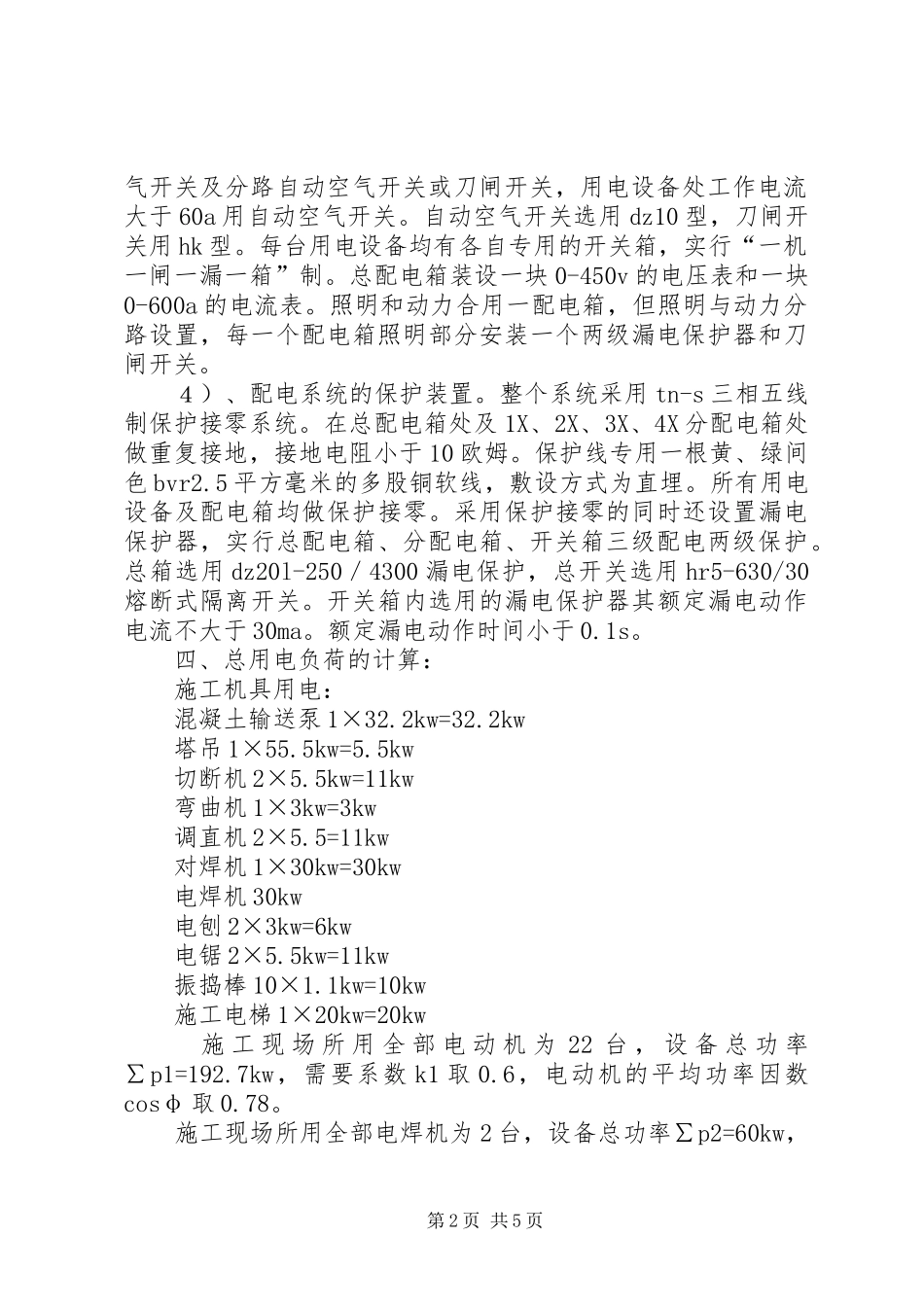

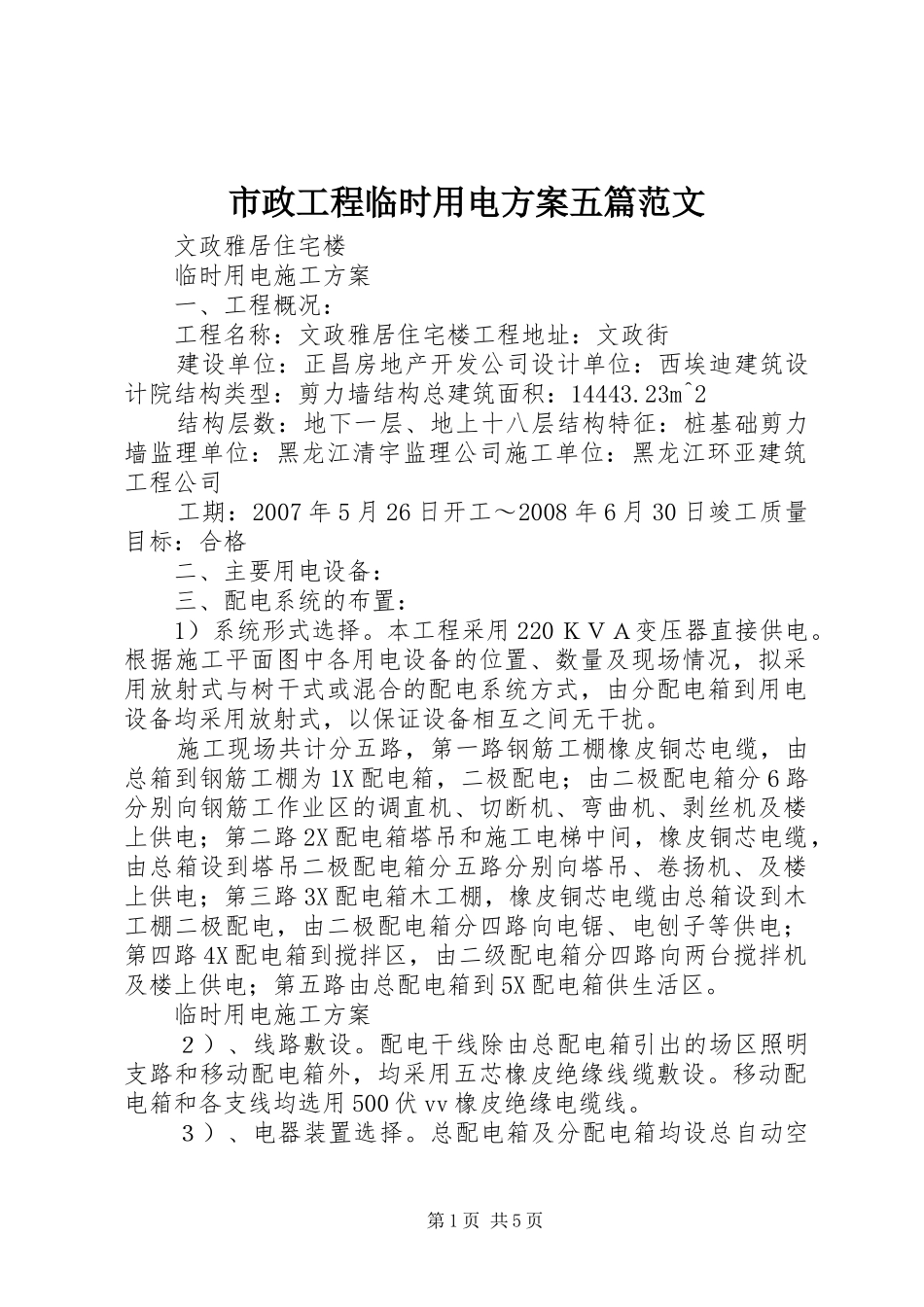

市政工程临时用电方案五篇范文文政雅居住宅楼临时用电施工方案一、工程概况：工程名称：文政雅居住宅楼工程地址：文政街建设单位：正昌房地产开发公司设计单位：西埃迪建筑设计院结构类型：剪力墙结构总建筑面积：14443.23m^2结构层数：地下一层、地上十八层结构特征：桩基础剪力墙监理单位：黑龙江清宇监理公司施工单位：黑龙江环亚建筑工程公司工期：2007年5月26日开工～2008年6月30日竣工质量目标：合格二、主要用电设备：三、配电系统的布置：1）系统形式选择。本工程采用220ＫＶＡ变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。施工现场共计分五路，第一路钢筋工棚橡皮铜芯电缆，由总箱到钢筋工棚为1X配电箱，二极配电；由二极配电箱分6路分别向钢筋工作业区的调直机、切断机、弯曲机、剥丝机及楼上供电；第二路2X配电箱塔吊和施工电梯中间，橡皮铜芯电缆，由总箱设到塔吊二极配电箱分五路分别向塔吊、卷扬机、及楼上供电；第三路3X配电箱木工棚，橡皮铜芯电缆由总箱设到木工棚二极配电，由二极配电箱分四路向电锯、电刨子等供电；第四路4X配电箱到搅拌区，由二级配电箱分四路向两台搅拌机及楼上供电；第五路由总配电箱到5X配电箱供生活区。临时用电施工方案２）、线路敷设。配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用500伏vv橡皮绝缘电缆线。３）、电器装置选择。总配电箱及分配电箱均设总自动空第1页共5页气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于60a用自动空气开关。自动空气开关选用dz10型，刀闸开关用hk型。每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。总配电箱装设一块0-450v的电压表和一块0-600a的电流表。照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。４）、配电系统的保护装置。整个系统采用tn-s三相五线制保护接零系统。在总配电箱处及1X、2X、3X、4X分配电箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色bvr2.5平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。采用保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护。总箱选用dz20l-250／4300漏电保护，总开关选用hr5-630/30熔断式隔离开关。开关箱内选用的漏电保护器其额定漏电动作电流不大于30ma。额定漏电动作时间小于0.1s。四、总用电负荷的计算：施工机具用电：混凝土输送泵1×32.2kw=32.2kw塔吊1×55.5kw=5.5kw切断机2×5.5kw=11kw弯曲机1×3kw=3kw调直机2×5.5=11kw对焊机1×30kw=30kw电焊机30kw电刨2×3kw=6kw电锯2×5.5kw=11kw振捣棒10×1.1kw=10kw施工电梯1×20kw=20kw施工现场所用全部电动机为22台，设备总功率∑p1=192.7kw，需要系数k1取0.6，电动机的平均功率因数cosφ取0.78。施工现场所用全部电焊机为2台，设备总功率∑p2=60kw，第2页共5页根据施工现场实际使用情况需要系数k2取0.6。由于生活照明用电比较动力用电要少得多，故按照动力用电的10%考虑。施工现场总用电量按下式计算：p=1.1×（k1Σp1/cosφ+k2Σp2）=1.1×（0.6×192.7/0.78+60×0.6）=202.65kvap――施工现场用电设备所需容量（kva）p1――施工现场用电动机额定功率之和（kw）p2――施工现场电焊机额定量之和（kva）cosp――电动机平均功率因数（查表得cosp=0.78）k1――电动机同时需要系数查表得k1＝0.6k2――电焊机同时需要系数查表得k2＝0.6根据用电量计算及施工现场实际情况，施工动力用电需三相380v电源，照明需单相220v电源。由建设单位提供1台220kva变压器供工地使用，基本上满足施工要求。五、施工配线考虑施工现场实际情况及用电需求决定每3层设置一个分配电箱，分配电箱安装楼层为地下一层、二层、五层、八层、十一层、十四层、十七层分配电箱摆放在施工层上，其电源线引自总配电箱，如图所示。供电系统严格执行tn—s接零保护系统，系统...
