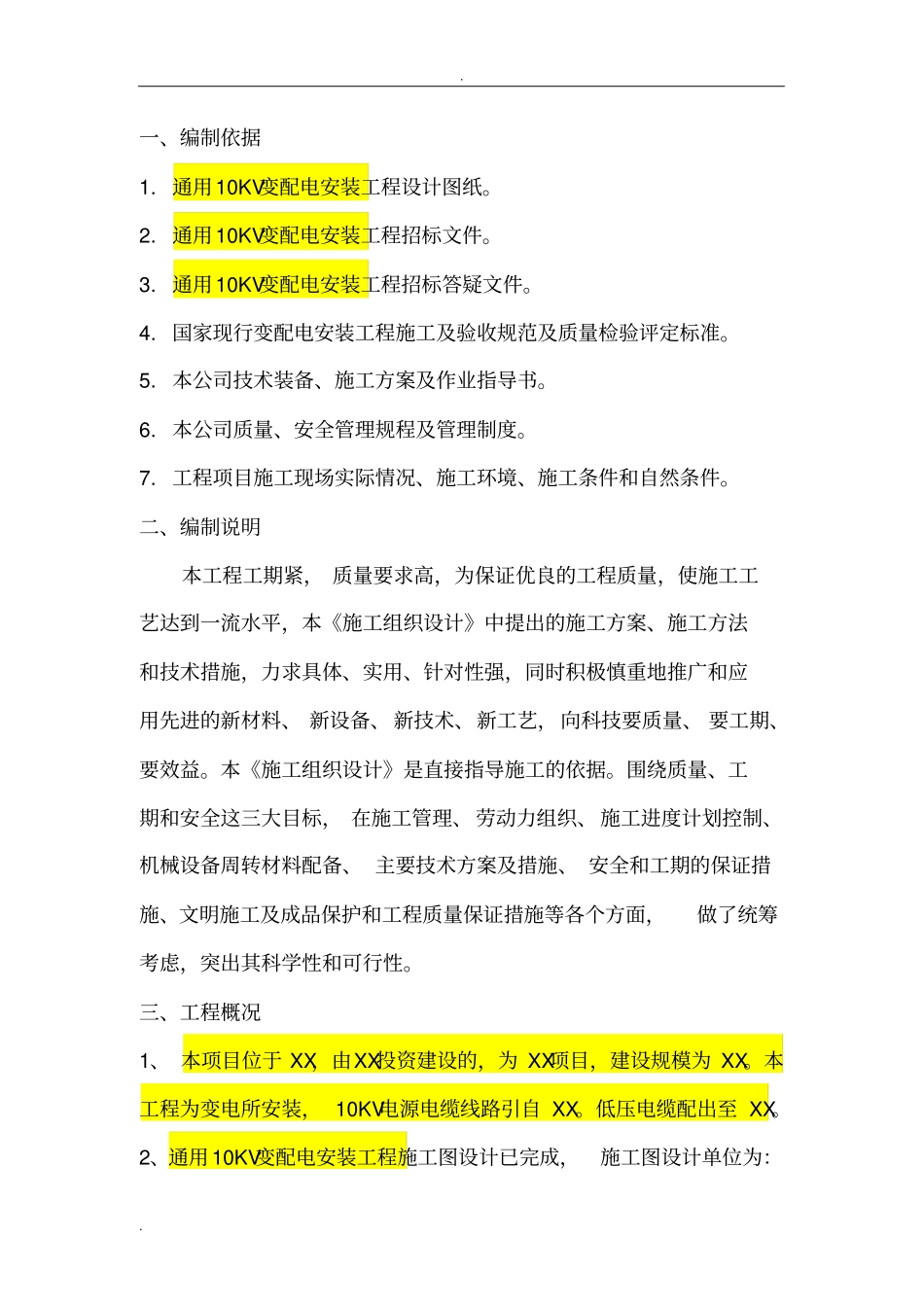

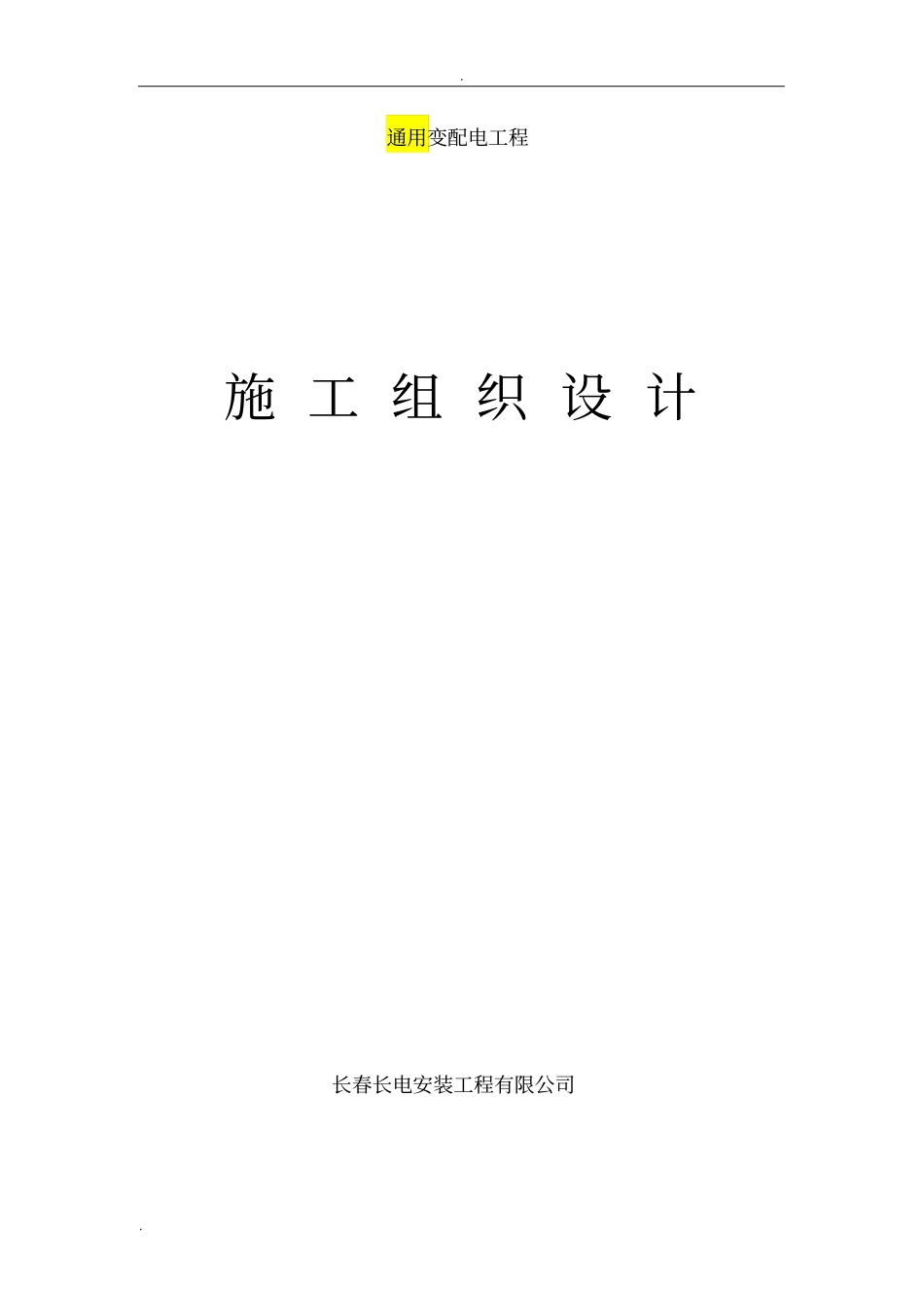

..通用变配电工程施工组织设计长春长电安装工程有限公司..目录一、编制依据二、编制说明三、工程概况四、实物工程量五、施工部署六、施工准备七、主要项目施工方法八、保证质量的措施九、安全施工的措施十、施工机具配备计划十一、工程施工进度计划..一、编制依据1.通用10KV变配电安装工程设计图纸。2.通用10KV变配电安装工程招标文件。3.通用10KV变配电安装工程招标答疑文件。4.国家现行变配电安装工程施工及验收规范及质量检验评定标准。5.本公司技术装备、施工方案及作业指导书。6.本公司质量、安全管理规程及管理制度。7.工程项目施工现场实际情况、施工环境、施工条件和自然条件。二、编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。三、工程概况1、本项目位于XX，由XX投资建设的，为XX项目，建设规模为XX。本工程为变电所安装，10KV电源电缆线路引自XX。低压电缆配出至XX。2、通用10KV变配电安装工程施工图设计已完成，施工图设计单位为：..XX设计研究院。3、建设规模：项目名称容量及数量备注变压器容量（KVA）1600KVA×2台高压柜8台低压柜14台10KV电缆线路200米4、变电室位置：高压开关柜低压配电柜变压器安装地点位于XX内。四、主要工程量表序号名称规格型号单位数量..五、施工部署：１、施工组织机构设置：２、施工阶段划分：根据本工程的特点,将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→电源线电缆敷设→设备调试→项目经理现场施工负责人技术/施工员材料员安全员质检员施工组1施工组2施工组3施工组4..验收通电。按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。３、工进度安排：自甲方书面通知之日进场，并于甲方自购设备全部到场及土建具备安装条件后１个半月内完工。各项目安装施工进度必须按此工期要求进行安排。六、施工准备：１、设备安装前,设备间应具备下列条件:①.屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②.室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③.混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④.预埋件牢固，预埋件及预留孔符合设计；⑤.门窗安装完毕，门已配锁；⑥.具有足够的施工场地，道路通畅。２、临时设施：①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。②．生产临时设施：需搭建临时仓库及工具房（面积约45平方米）。③．施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。４、施工用图纸、技术资料应齐全。..七、主要工程项目施工方法：（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。2、基础型钢埋设：埋设方法有下列两种:（施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。b预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并...
