平压印刷机课程设计VIP免费

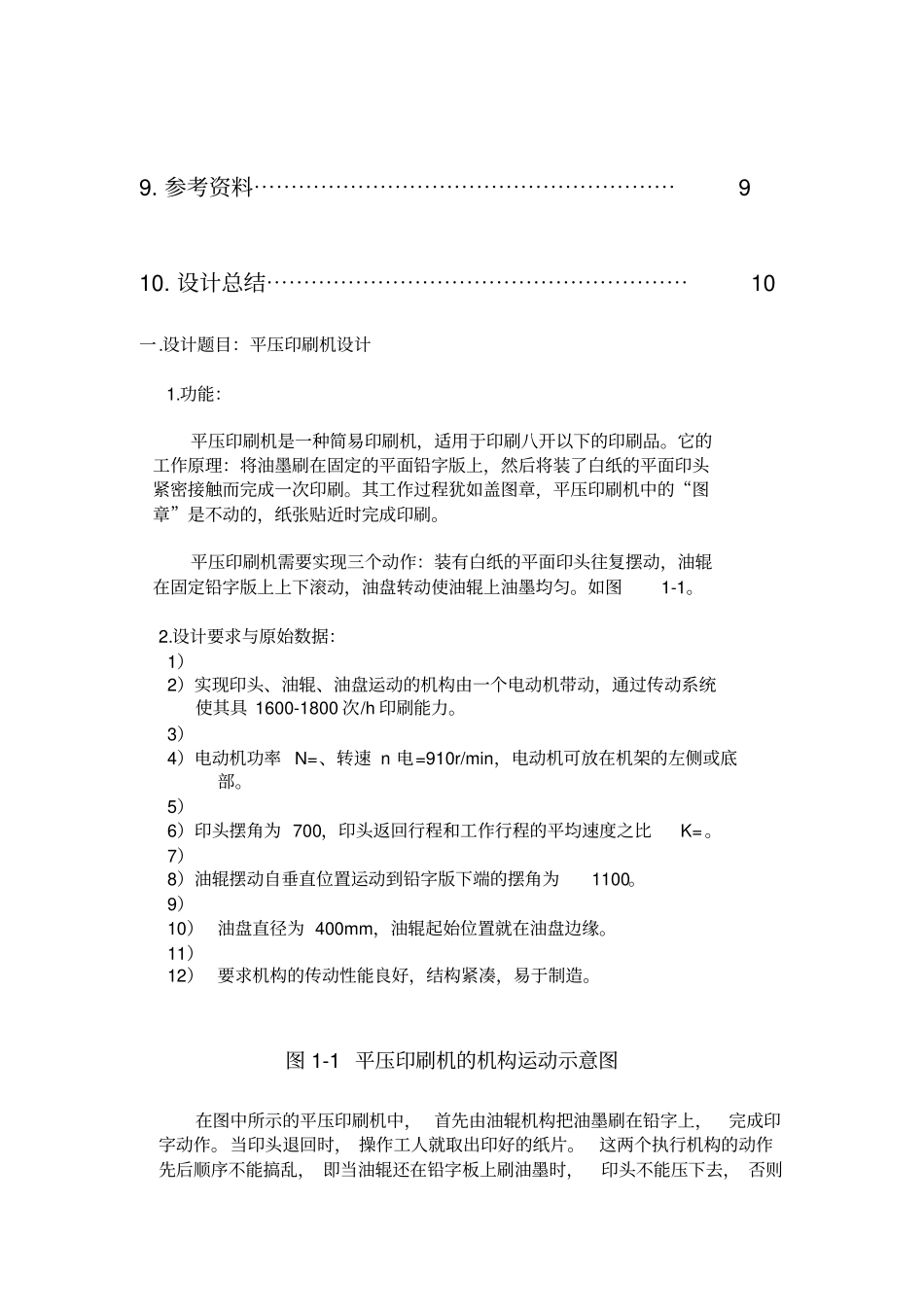

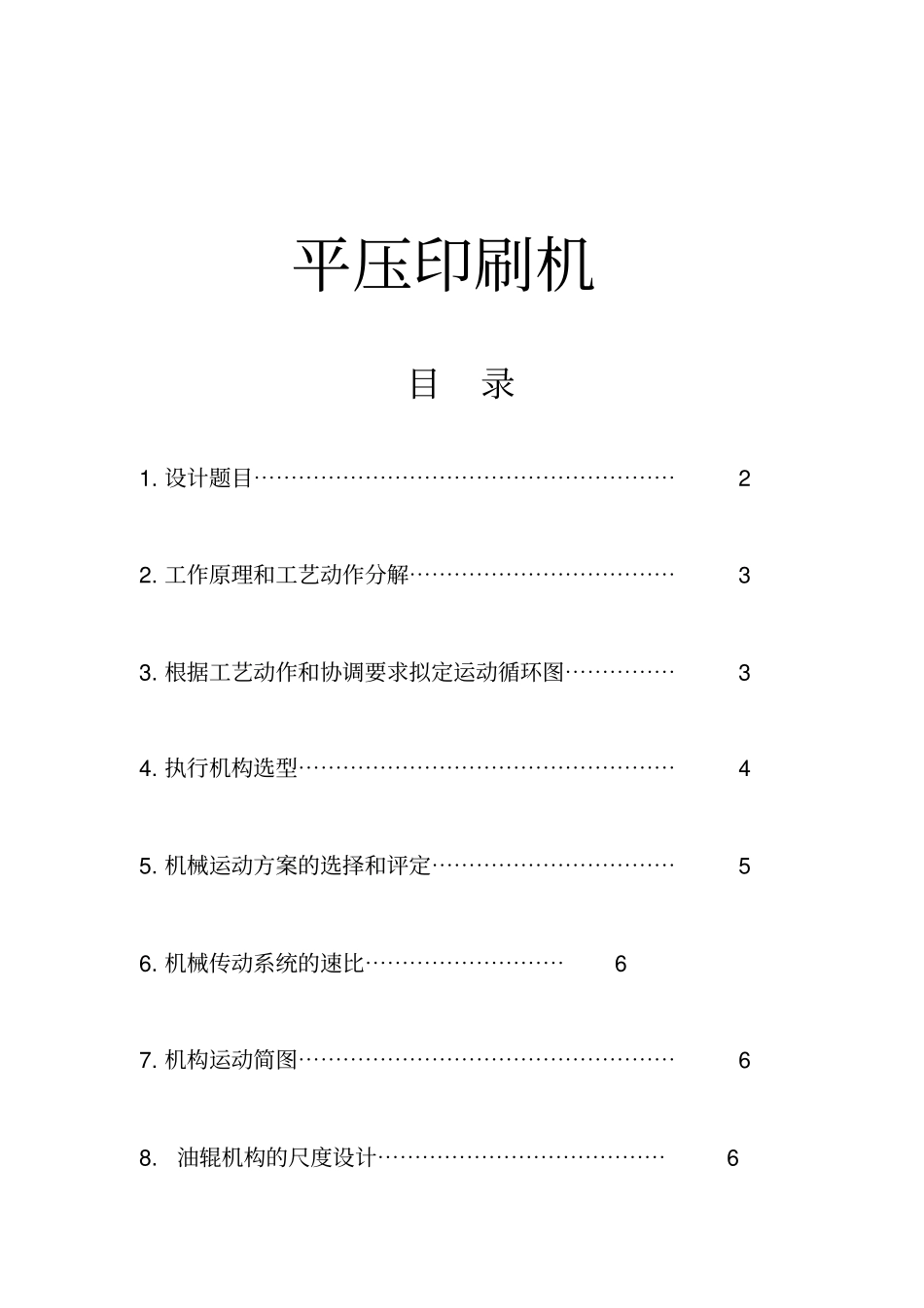

平压印刷机目录1.设计题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.工作原理和工艺动作分解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.根据工艺动作和协调要求拟定运动循环图⋯⋯⋯⋯⋯34.执行机构选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.机械运动方案的选择和评定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56.机械传动系统的速比⋯⋯⋯⋯⋯⋯⋯⋯⋯67.机构运动简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68.油辊机构的尺度设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯69.参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910.设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一.设计题目：平压印刷机设计1.功能：平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。如图1-1。2.设计要求与原始数据：1）2）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800次/h印刷能力。3）4）电动机功率N=、转速n电=910r/min，电动机可放在机架的左侧或底部。5）6）印头摆角为700，印头返回行程和工作行程的平均速度之比K=。7）8）油辊摆动自垂直位置运动到铅字版下端的摆角为1100。9）10）油盘直径为400mm，油辊起始位置就在油盘边缘。11）12）要求机构的传动性能良好，结构紧凑，易于制造。图1-1平压印刷机的机构运动示意图在图中所示的平压印刷机中，首先由油辊机构把油墨刷在铅字上，完成印字动作。当印头退回时，操作工人就取出印好的纸片。这两个执行机构的动作先后顺序不能搞乱，即当油辊还在铅字板上刷油墨时，印头不能压下去，否则印头会压在油辊上，两机构动作相互干涉，严重的还会损坏机器。二.工作原理和工艺动作分解根据工艺过程，机构应具有一个凸轮形状的铅字版和三个执行构件(一个印头，一个油辊和一个油盘)。根据平压印刷机工作原理及主要动作，可参考图1-2虚线内框图将其工艺动作进行分解：图1-2平压印刷机的功能、工艺动作及执行机构框图三个执行构件的运动形式为：(1)装有白纸的印头往复摆动，印头摆角为700,且印头返回行程与工作行程的平均速度之比为。若机构主动作一转完成一个运动循环，则印头角位移线图的形状大致如图1所示。图1(2)油辊在固定的铅字版上上下下往复滚动，且油辊摆杆自垂直位置运动至铅字版下端的摆角1100。若机构主动作一转完成一个运动循环，其角位移线图大致如图2所示：图2(3)油盘间歇转动使油辊上油墨均匀。由于在印刷过程中,只有在辊子滚过墨盘附近的时候才需要墨盘涂抹,如果墨盘持续转动,相当与浪费了大量的能量,并且造成磨损消耗影响墨盘的使用寿命。因此若机构主动作一转完成一个运动循环，其角位移线图大致如图3所示：图3三.根据工艺动作和协调要求拟定运动循环图拟定运动循环图的目的是确定各机构执行构件动作的先后顺序、相位，以利于设计、装配和调试。印头来回摆动一次，则完成一个运动循环，所以拟订运动循环图以各机构执行构件的角位移为纵坐标作出角位移曲线。运动循环图如下：平压印刷机运动循环图四.执行机构选型对于平压印刷机：几个主要动作必须协调；另外由于只给出一个动力源，因此实现这些动作的机构必须联动。其次，这几个动作中，印头运动需具有急回特性；油辊可看作是实现两个位置的运动（油辊摆杆O1E的伸缩运动也是由一机构控制的），要求给铅字刷墨时油辊的运动轨迹近似为直线，而油盘是实现间歇运动。完成这些运动的机构以及将它们连成整机，均应力求结构简单、紧凑。对于平面印刷机可参考下表进行主要机构的选型：按给定的条件，选出如下图所示的三种方案作为评选方案。方案一方案二方案三五.机械运动方案的选择和评定方案一采用了凸轮机构。凸轮机构虽能得到理想的运动规律，但要使从动件达到110的摆角，凸轮的向径比较大，于是凸轮机构的运动空间也较大。而且凸轮与从动件是高副接触，不宜用于低速、大压力的场合。方案二运转速度...
