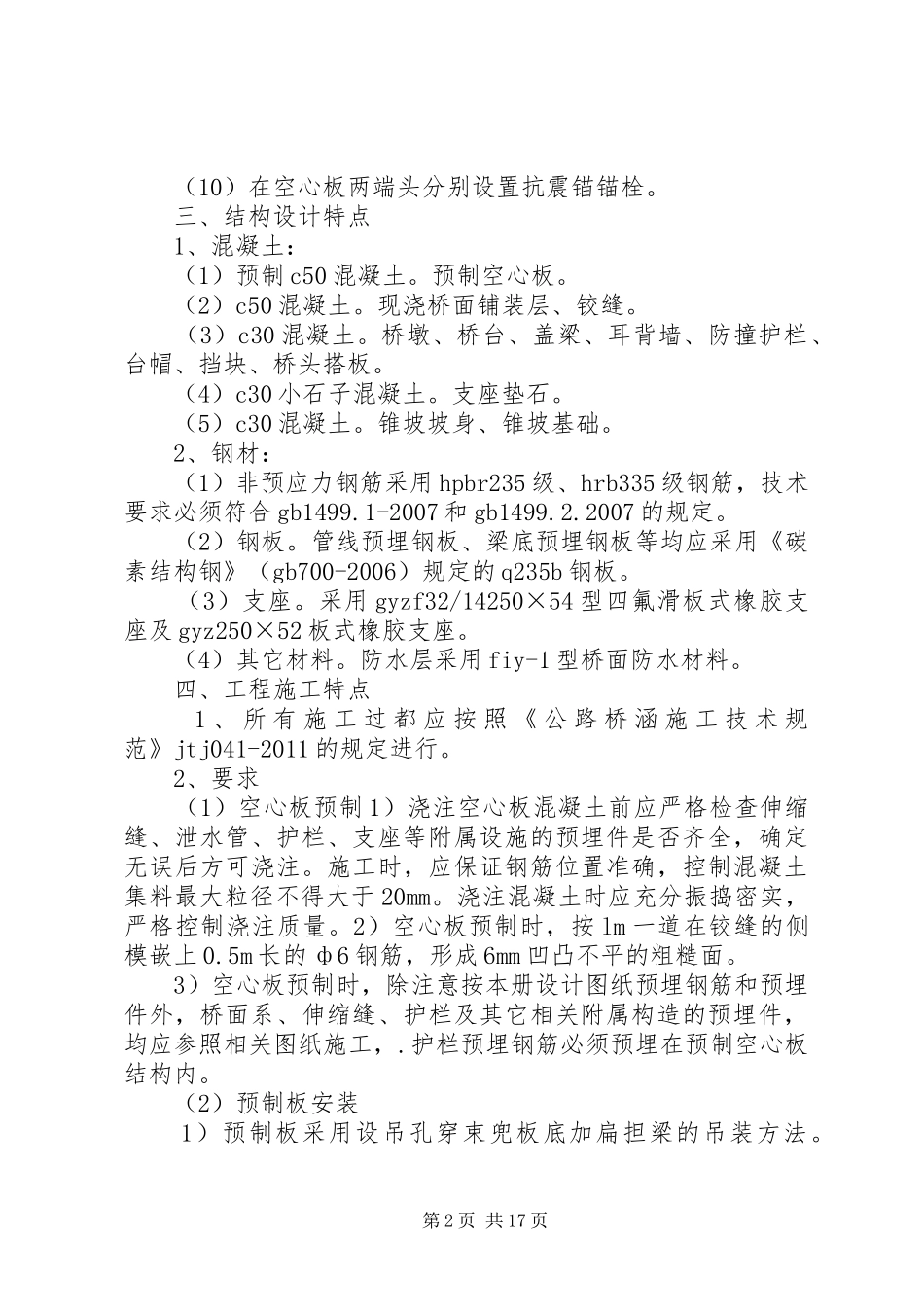

扬子便民亭实施方案五篇第一章工程概况及特点一、工程建设概况1、工程名称：甘沟乡小渠子便民桥工程2、建设地点：XX县区甘沟乡3、计划工期。开工日期2014年06月30日，竣工日期2014年08月15日。4、本文件是针对招标文件的内容进行编制，桥长约31m，宽10m，桥为钢筋混凝土桥。5、质量要求。合格。二、建筑设计特点桥梁抗震设防类别b类，抗震设防烈度为9度。本地区为严寒环境，上部结构按环境等级：ⅱ环境。混凝土最低强度等级为c30。设计要求：（1）本图以简支板桥为基本结构，采用桥面连续结构。（2）上部行车道板汽车荷载横向分配系数，跨中采用铰接板梁法理论计算，支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。（3）对于同一跨径、斜度及相同汽车荷载等级取不同桥面宽度中的最大横向分布系数值作为控制设计值。（4）运营状态下板梁按预制板、铰缝和50mm现浇整体化混凝土层共同参与结构受力进行设计。（5）采用较宽而深的铰缝，铰缝内配置钢筋并与预制板的伸出钢筋绑扎在一起，在铰缝上缘将相邻板伸出的钢筋相焊接，以防铰缝开裂、渗水和板体外爬等弊病。（6）预制板板顶面应设置u型剪力钢筋，浇注时与顶板钢筋固定牢靠。桥面铺装：分为二层，下层为100mm现浇c40混凝土，上层为loomm沥青混凝土。抵抗斜板负弯矩的角隅钢筋设置在现浇混凝土层内。（7）结构重要性系数。采用1.0。（8）环境条件。采用ⅱ类控制设计。（9）钢筋混凝土简支结构温度效应很小，略计。第1页共17页（10）在空心板两端头分别设置抗震锚锚栓。三、结构设计特点1、混凝土：（1）预制c50混凝土。预制空心板。（2）c50混凝土。现浇桥面铺装层、铰缝。（3）c30混凝土。桥墩、桥台、盖梁、耳背墙、防撞护栏、台帽、挡块、桥头搭板。（4）c30小石子混凝土。支座垫石。（5）c30混凝土。锥坡坡身、锥坡基础。2、钢材：（1）非预应力钢筋采用hpbr235级、hrb335级钢筋，技术要求必须符合gb1499.1-2007和gb1499.2.2007的规定。（2）钢板。管线预埋钢板、梁底预埋钢板等均应采用《碳素结构钢》（gb700-2006）规定的q235b钢板。（3）支座。采用gyzf32/14250×54型四氟滑板式橡胶支座及gyz250×52板式橡胶支座。（4）其它材料。防水层采用fiy-1型桥面防水材料。四、工程施工特点1、所有施工过都应按照《公路桥涵施工技术规范》jtj041-2011的规定进行。2、要求（1）空心板预制1）浇注空心板混凝土前应严格检查伸缩缝、泄水管、护栏、支座等附属设施的预埋件是否齐全，确定无误后方可浇注。施工时，应保证钢筋位置准确，控制混凝土集料最大粒径不得大于20mm。浇注混凝土时应充分振捣密实，严格控制浇注质量。2）空心板预制时，按lm一道在铰缝的侧模嵌上0.5m长的ф6钢筋，形成6mm凹凸不平的粗糙面。3）空心板预制时，除注意按本册设计图纸预埋钢筋和预埋件外，桥面系、伸缩缝、护栏及其它相关附属构造的预埋件，均应参照相关图纸施工，.护栏预埋钢筋必须预埋在预制空心板结构内。（2）预制板安装1）预制板采用设吊孔穿束兜板底加扁担梁的吊装方法。第2页共17页2）桥梁架设若采用架桥机吊装，必须经过验算方可进行，架桥机的重量宜落在墩台的立柱上。3）预制板安装就位后，应先浇注铰缝混凝土，待其强度达到设计强度85％以后，再进行桥面铺装及防撞护栏施工。（3）其他1）预制空心板时应特别注意养生，待混凝土强度达到设计强度的75％以上时方可移动、吊装、运输。预制空心板堆放时应在预制板的端部设置支承搁置，不得将板的上、下面倒置。2）在浇注铰缝、护栏及桥面铺装混凝土层前，必须用钢刷清除结合面上的浮皮等杂质，用水冲洗干净后浇注铰缝小石子混凝土，震捣密实，然后进行混凝土桥面铺装，并应注意现浇混凝土层钢筋网位置和混凝土捣实养护工作。3）预制板芯模可采用钢管、橡胶气囊或挤压成型等工艺，采用橡胶气囊时应采取有效措施防止浮模。4）施工时应注意有关预埋件、预留孔等的设置。5）封锚端混凝土浇筑前须将预制板端部混凝土结合面浮浆清凿干净，才能浇筑新混凝土。6）桥面横坡由桥台台身变高形成。7）为使桥面铺装与预制空心板紧密结合，预制空心板顶面必须拉毛，锚固端面和铰缝面等新、旧混凝土结...
