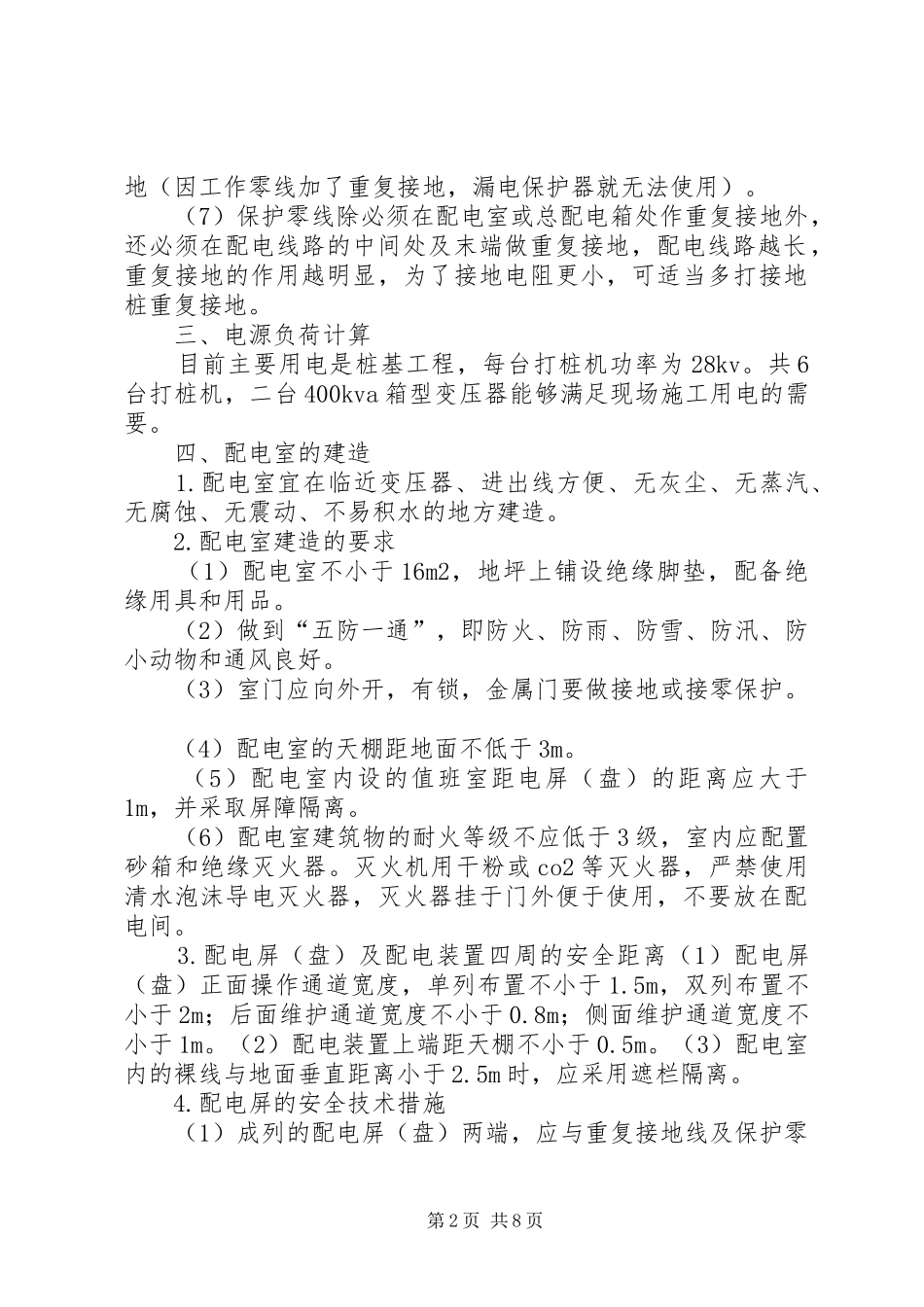

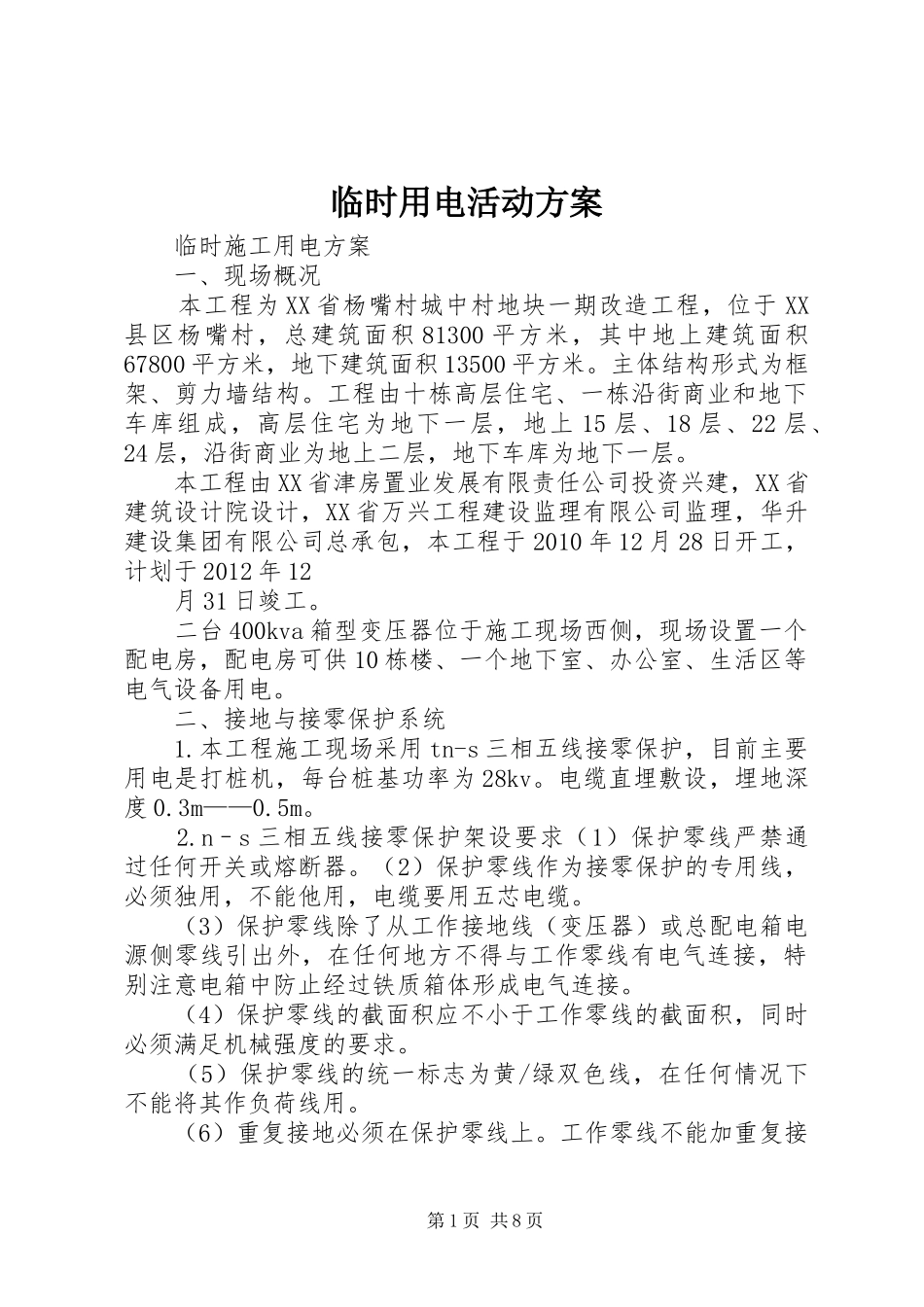

临时用电活动方案临时施工用电方案一、现场概况本工程为XX省杨嘴村城中村地块一期改造工程，位于XX县区杨嘴村，总建筑面积81300平方米，其中地上建筑面积67800平方米，地下建筑面积13500平方米。主体结构形式为框架、剪力墙结构。工程由十栋高层住宅、一栋沿街商业和地下车库组成，高层住宅为地下一层，地上15层、18层、22层、24层，沿街商业为地上二层，地下车库为地下一层。本工程由XX省津房置业发展有限责任公司投资兴建，XX省建筑设计院设计，XX省万兴工程建设监理有限公司监理，华升建设集团有限公司总承包，本工程于2010年12月28日开工，计划于2012年12月31日竣工。二台400kva箱型变压器位于施工现场西侧，现场设置一个配电房，配电房可供10栋楼、一个地下室、办公室、生活区等电气设备用电。二、接地与接零保护系统1.本工程施工现场采用tn-s三相五线接零保护，目前主要用电是打桩机，每台桩基功率为28kv。电缆直埋敷设，埋地深度0.3m——0.5m。2.n–s三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。（3）保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。工作零线不能加重复接第1页共8页地（因工作零线加了重复接地，漏电保护器就无法使用）。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算目前主要用电是桩基工程，每台打桩机功率为28kv。共6台打桩机，二台400kva箱型变压器能够满足现场施工用电的需要。四、配电室的建造1.配电室宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、不易积水的地方建造。2.配电室建造的要求（1）配电室不小于16m2，地坪上铺设绝缘脚垫，配备绝缘用具和用品。（2）做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。（3）室门应向外开，有锁，金属门要做接地或接零保护。（4）配电室的天棚距地面不低于3m。（5）配电室内设的值班室距电屏（盘）的距离应大于1m，并采取屏障隔离。（6）配电室建筑物的耐火等级不应低于3级，室内应配置砂箱和绝缘灭火器。灭火机用干粉或co2等灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。3.配电屏（盘）及配电装置四周的安全距离（1）配电屏（盘）正面操作通道宽度，单列布置不小于1.5m，双列布置不小于2m；后面维护通道宽度不小于0.8m；侧面维护通道宽度不小于1m。（2）配电装置上端距天棚不小于0.5m。（3）配电室内的裸线与地面垂直距离小于2.5m时，应采用遮栏隔离。4.配电屏的安全技术措施（1）成列的配电屏（盘）两端，应与重复接地线及保护零第2页共8页线作电气连接。（2）配电屏上各配电线路，应编号并标明用途。（3）配电屏应装设短路及过负荷保护装置和漏电保护器。（4）配电屏或配电线路维修时，应切断电源并悬挂标志牌。（5）配电屏上分设零线桥与保护零线或地线桥；电器进出线带电体不得外露。（6）配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。（7）室内照明应从开关上端引出，防止拉闸灭灯。五、配电箱与开关箱1.本工程临时用电采用tn–s三相五线三级配电两级保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2.配电箱的材质和安置要求（1）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。（2）固定式配电箱、开关箱的中心与地面的垂直距离大于1.2m，小于1.6m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。（3）分配电箱...
