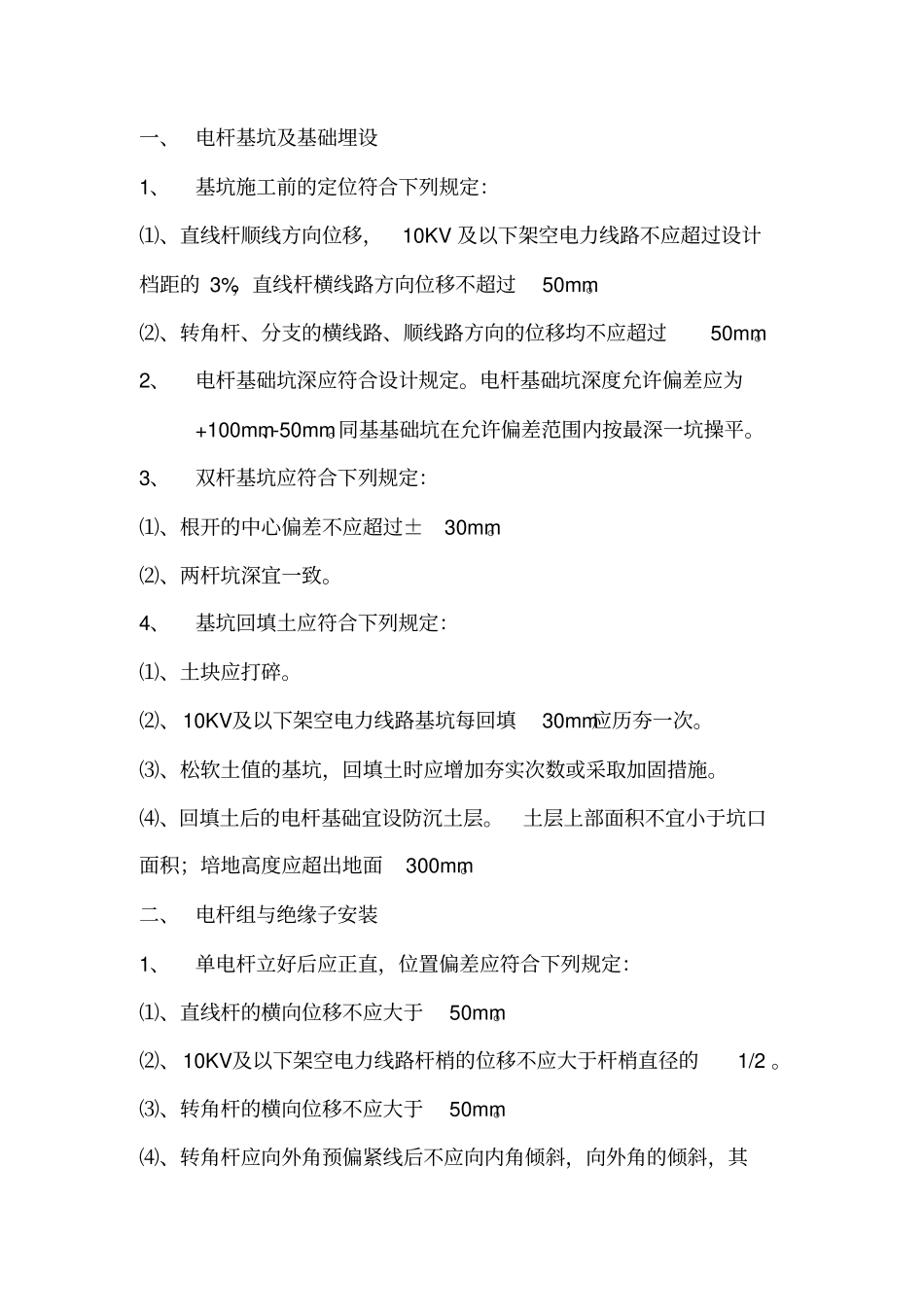

10KV及以下架空配电线路安装工艺要求一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定：⑴、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。2、电杆基础坑深应符合设计规定。电杆基础坑深度允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内按最深一坑操平。3、双杆基坑应符合下列规定：⑴、根开的中心偏差不应超过±30mm。⑵、两杆坑深宜一致。4、基坑回填土应符合下列规定：⑴、土块应打碎。⑵、10KV及以下架空电力线路基坑每回填30mm应历夯一次。⑶、松软土值的基坑，回填土时应增加夯实次数或采取加固措施。⑷、回填土后的电杆基础宜设防沉土层。土层上部面积不宜小于坑口面积；培地高度应超出地面300mm。二、电杆组与绝缘子安装1、单电杆立好后应正直，位置偏差应符合下列规定：⑴、直线杆的横向位移不应大于50mm。⑵、10KV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。⑶、转角杆的横向位移不应大于50mm。⑷、转角杆应向外角预偏紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。2、终端杆立好后，应向拉线侧预偏。期预偏值不应大于杆梢直径。紧线后不应向受力倾斜。3、以螺栓连接的构件应符合下列规定：⑴、螺栓应与构件面垂直，螺头平面预构件间不应有间隙。⑵、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距；双螺母可预螺母相平。⑶、当必须加垫圈时，每端垫圈不应超过2个。4、螺栓的穿入方向应符合下列规定：⑴、对立体结构：水平方向由内向外垂直方向由下向上。⑵、对平面结构：顺线路方向，双面构件内由向外，单面克件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。5、线路单横担的安装，直线杆应装于受电侧；分支杆90°转角杆（下）及终端杆应装于拉线侧。6、横担安装应平正，安装偏差应符合下列规定：⑴、横担端部上下歪斜不应大于20mm；⑵、横担端部左右扭斜不应大于20mm；⑶、双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；7、电杆组立后（未架线），杆位横向偏离线路中心线不应大于50mm。三、拉线安装1、拉线安装应符合下列规定：A、安装后对地平面夹角与设计值的允许偏差，应符合下列规定：⑴、10KV及以下架空电力线路不应大于3°；⑵、特殊地段应符合设计要求。B、承力拉线应与线路方向的中心线对正，分角拉线与线路分角线方向对正；防风拉线应与线路方向垂直。C、跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5m。D、当采用UT线夹及楔形线夹固定安装时，应符合下列规定：⑴、安装前丝扣应涂润滑剂；⑵、线夹右极与拉线接触应紧密，受力后无滑动现象，母夹凸肚在尾线侧，安装时不应损伤线股；⑶、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处，露出的尾线长度为300～500mm（公司规定：一般为400mm），线尾回关后与本线扎率（应采用直径不大于3.2mm的镀锌铁线绑扎固定），同一电杆拉线的尾线长度应统一。⑷、当同一组拉线使用双线夹并采用连接时，其尾线端的方向应统一。⑸、UT型线夹的螺扣应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。2、混凝土电杆的拉线当装设绝缘子时，在断拉线情况下，拉线绝缘子距地面不应小于2.5m(设计为2.7m)；拉线绝缘子的两端最小缠绕长度应符合下表的规定。最小缠绕长度钢绞线截面（mm2）最小缠绕长度（mm）2520035250503003、拉线固定位置应按设计规定，当无设计要求时，拉线一般固定在横担下不大于0.3m处，与电杆夹角为450，若各地形限制，可适当减少，但不应小于300。三、跳线安装1、10~35KV架空电力线路当采用并沟线夹连接引流线时，线夹数量不应少于2个。2、10KV及以下架空电力线路的引流线（跨接线或弓子线）之间，引流线与主干线之间的连接应符合下列规定：（1）、不同金属导线的连接应有可靠的过渡金具。（2）、同金属导线，当采用绑扎连接时，绑扎长度应符合下表的规定。绑扎...
