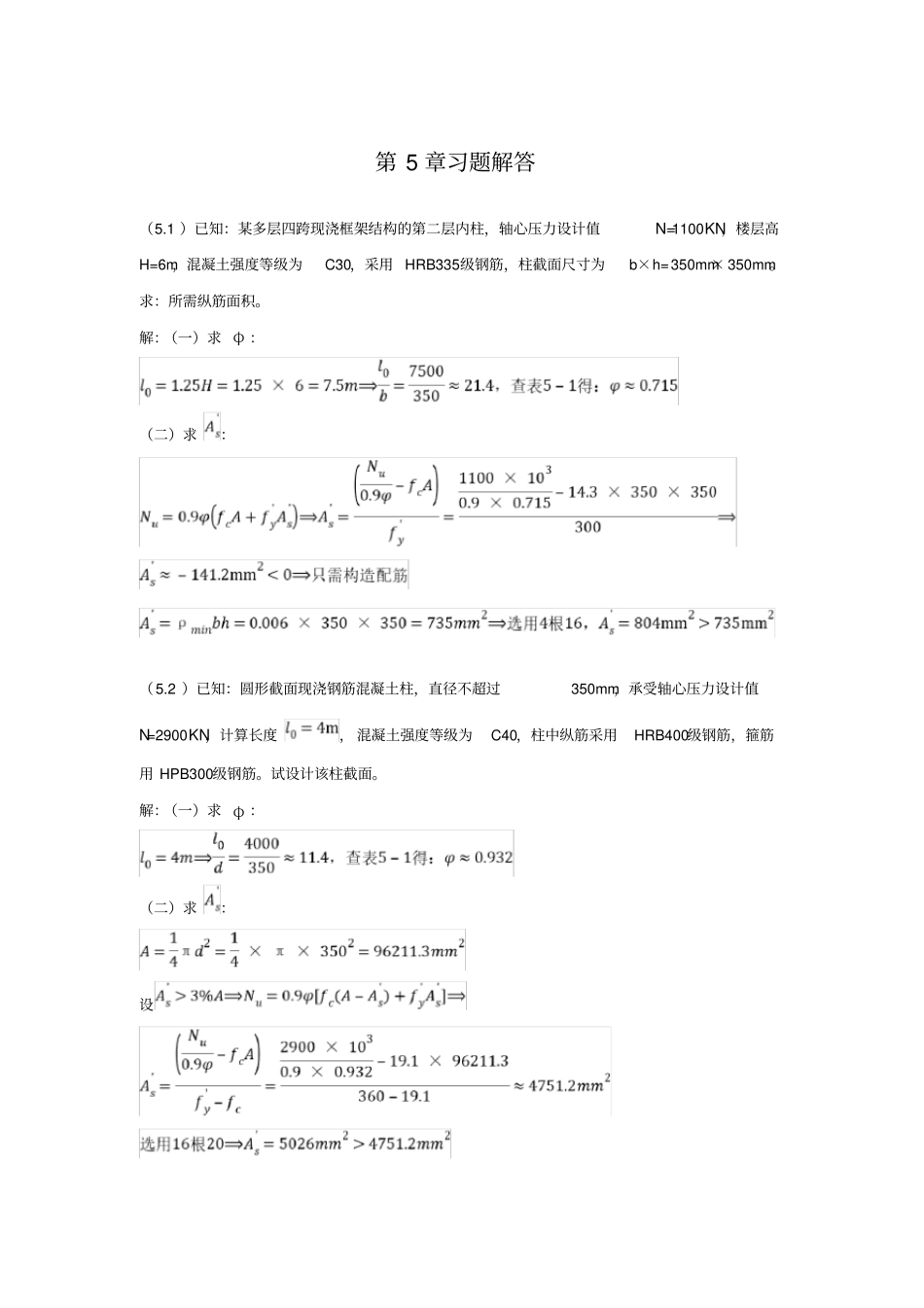

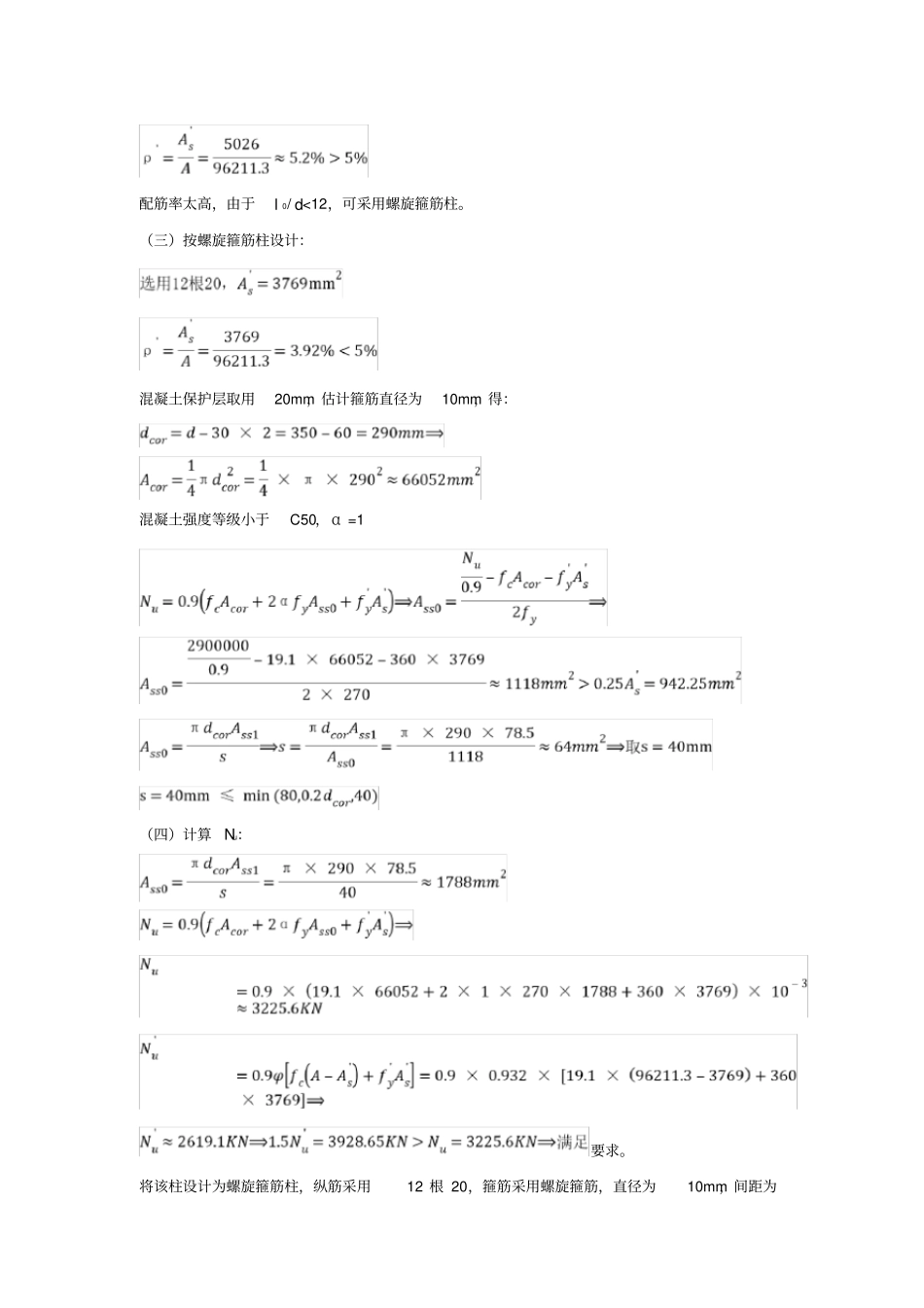

第5章习题解答（5.1）已知：某多层四跨现浇框架结构的第二层内柱，轴心压力设计值N=1100KN，楼层高H=6m，混凝土强度等级为C30，采用HRB335级钢筋，柱截面尺寸为b×h=350mm×350mm。求：所需纵筋面积。解：（一）求φ：（二）求：（5.2）已知：圆形截面现浇钢筋混凝土柱，直径不超过350mm，承受轴心压力设计值N=2900KN，计算长度，混凝土强度等级为C40，柱中纵筋采用HRB400级钢筋，箍筋用HPB300级钢筋。试设计该柱截面。解：（一）求φ：（二）求：设配筋率太高，由于l0/d<12，可采用螺旋箍筋柱。（三）按螺旋箍筋柱设计：混凝土保护层取用20mm，估计箍筋直径为10mm，得：混凝土强度等级小于C50，α=1（四）计算Nu：要求。将该柱设计为螺旋箍筋柱，纵筋采用12根20，箍筋采用螺旋箍筋，直径为10mm，间距为40mm。（5.3）已知：偏心受压柱截面尺寸为b×h=300mm×500mm，；混凝土强度等级为C30，钢筋为HRB400；轴向力设计值N=800KN，杆端弯矩力设计值M1=0.6M2，M2=160KN·m；计算长度lc=l0=2.8m。求钢筋截面面积解：（一）p-δ效应：∴不需要考虑p-δ效应。(二)初判大、小偏压：(三)计算：现按为已知的情况来进行设计。为满足全部纵向钢筋的最小配筋率，受拉钢筋选用2C16+1C14，；受压钢筋选用2C14，；(四)验算平面外承载力：（5.4）已知：轴向力设计值N=550KN，杆端弯矩力设计值M1=-M2，M2=450KN·m；偏心受压柱截面尺寸为b×h=300mm×600mm，；混凝土强度等级为C35，钢筋为HRB400；计算长度lc=l0=3m。求钢筋截面面积解：（一）p-δ效应：(二)初判大、小偏压：(三)计算：现按为已知的情况来进行设计。受拉钢筋选用3C32，；受压钢筋选用2C16，；(四)验算平面外承载力：（5.5）已知：轴向力设计值N=3170KN，杆端弯矩力设计值M1=M2=83.6KN·m；偏心受压柱截面尺寸为b×h=400mm×600mm，；混凝土强度等级为C40，钢筋为HRB400；计算长度lc=l0=3m。求钢筋截面面积解：（一）p-δ效应：(二)初判大、小偏压：(三)确定：(四)确定：为满足全部纵向钢筋的最小配筋率受拉钢筋选用2C18，受压钢筋选用3C20，(五)验算平面外承载力：（5.6）已知：轴向力设计值N=7500KN，杆端弯矩力设计值M1=0.9M2，M2=1800KN·m；偏心受压柱截面尺寸为b×h=800mm×1000mm，；混凝土强度等级为C40，钢筋为HRB400；计算长度lc=l0=6m；采用对称配筋。求钢筋截面面积解：（一）p-δ效应：∴不需要考虑p-δ效应。(二)判断大、小偏压：(三)计算：为满足全部纵向钢筋的最小配筋率，选用6根22，(四)验算平面外承载力：（5.7）已知：轴向力设计值N=3100KN，杆端弯矩力设计值M1=0.95M2，M2=85KN·m；偏心受压柱截面尺寸为b×h=400mm×600mm，；混凝土强度等级为C40，钢筋为HRB400；计算长度lc=l0=6m；试复核截面是否安全。解：（一）p-δ效应：(二)验算平面外承载力：(三)判断大、小偏压：(四)求e0：(五)截面复核：（5.8）已知：某单层工业厂房的I形截面边柱，下柱高5.7m，轴向力设计值N=870KN，杆端弯矩力设计值M1=0.95M2，M2=420KN·m；偏心受压柱截面尺寸为b=80mm，h=700mm，，，；混凝土强度等级为C40，钢筋为HRB400；对称配筋。求钢筋截面面积。解：（一）p-δ效应：(二)判断大、小偏压：(三)计算：中和轴在腹板内选用3根20，(四)验算平面外承载力：（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
