屋面防水的接缝密封施工工艺标准(QB-CNCECJ040302-2004)VIP免费

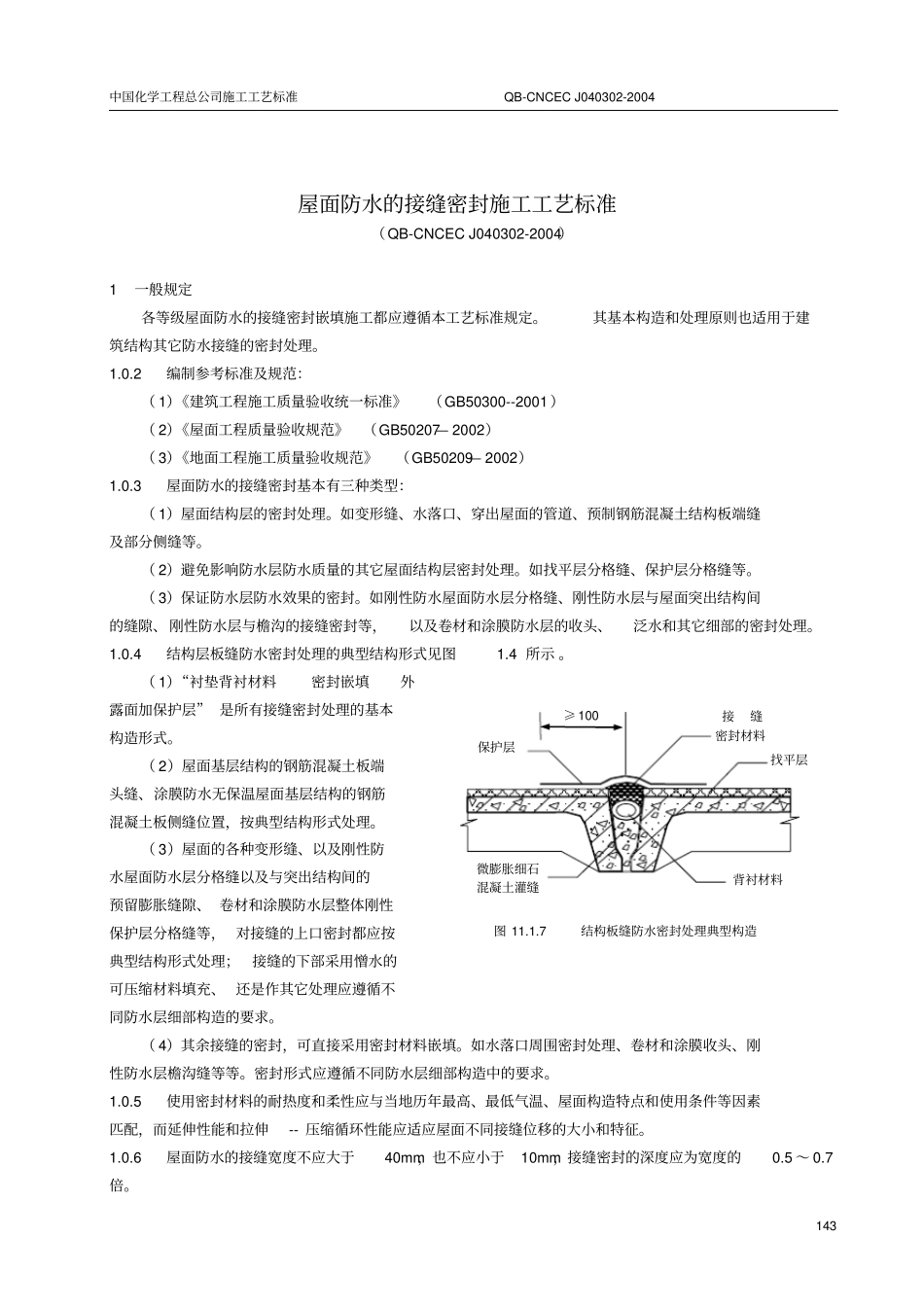

中国化学工程总公司施工工艺标准QB-CNCECJ040302-2004143屋面防水的接缝密封施工工艺标准（QB-CNCECJ040302-2004）1一般规定各等级屋面防水的接缝密封嵌填施工都应遵循本工艺标准规定。其基本构造和处理原则也适用于建筑结构其它防水接缝的密封处理。1.0.2编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地面工程施工质量验收规范》（GB50209—2002）1.0.3屋面防水的接缝密封基本有三种类型：（1）屋面结构层的密封处理。如变形缝、水落口、穿出屋面的管道、预制钢筋混凝土结构板端缝及部分侧缝等。（2）避免影响防水层防水质量的其它屋面结构层密封处理。如找平层分格缝、保护层分格缝等。（3）保证防水层防水效果的密封。如刚性防水屋面防水层分格缝、刚性防水层与屋面突出结构间的缝隙、刚性防水层与檐沟的接缝密封等，以及卷材和涂膜防水层的收头、泛水和其它细部的密封处理。1.0.4结构层板缝防水密封处理的典型结构形式见图1.4所示。（1）“衬垫背衬材料密封嵌填外露面加保护层”是所有接缝密封处理的基本构造形式。（2）屋面基层结构的钢筋混凝土板端头缝、涂膜防水无保温屋面基层结构的钢筋混凝土板侧缝位置，按典型结构形式处理。（3）屋面的各种变形缝、以及刚性防水屋面防水层分格缝以及与突出结构间的预留膨胀缝隙、卷材和涂膜防水层整体刚性保护层分格缝等，对接缝的上口密封都应按典型结构形式处理；接缝的下部采用憎水的可压缩材料填充、还是作其它处理应遵循不同防水层细部构造的要求。（4）其余接缝的密封，可直接采用密封材料嵌填。如水落口周围密封处理、卷材和涂膜收头、刚性防水层檐沟缝等等。密封形式应遵循不同防水层细部构造中的要求。1.0.5使用密封材料的耐热度和柔性应与当地历年最高、最低气温、屋面构造特点和使用条件等因素匹配，而延伸性能和拉伸--压缩循环性能应适应屋面不同接缝位移的大小和特征。1.0.6屋面防水的接缝宽度不应大于40mm，也不应小于10mm，接缝密封的深度应为宽度的0.5～0.7倍。≥100微膨胀细石混凝土灌缝背衬材料保护层接缝密封材料找平层图11.1.7结构板缝防水密封处理典型构造中国化学工程总公司施工工艺标准QB-CNCECJ040302-20041441.0.7接缝处的密封材料底部应填放背衬材料。外露的密封材料上应设置保护层，其宽度不应小于200mm。2施工准备2.1原材料、半成品的要求2.1.1本标准所指的密封材料是目前屋面防水施工中最常用的不定型膏状体，应具有相应的弹塑性、粘结性、施工性、水密性、气密性和拉伸--压缩循环性能。2.1.2密封材料的质量应符合本标准第7.1节列出的对应规范或标准的要求，其中改性石油沥青密封材料的物理性能和合成高分子密封材料的物理性能应分别符合表2.1.2⑴、.2.1.2⑵的要求。表2.1.2⑴改性石油沥青密封材料的物理性能项目性能要求ⅠⅡ耐热度温度（℃）7080下垂值（mm）≤4.0低温柔性温度（℃）－20－10粘结状态无裂纹和剥离状态拉伸粘结性（%）≥125浸水后拉伸粘结性（%）≥125挥发性（%）≤2.8施工度（25±1℃、5S）（mm）≥22.0≥20.0注：改性石油沥青密封材料按耐热度和低温柔性分为Ⅰ类、Ⅱ类。Ⅰ类适合北方地区使用，Ⅱ类适合南方地区使用。表2.1.2⑵合成高分子密封材料的物理性能项目性能要求弹性体密封材料塑性体密封材料拉伸粘结性拉伸强度（MPa）≥0.2≥0.02延伸率（%）≥200≥250柔性温度（℃）－30－20粘结状态无裂纹拉伸-压缩循环性能拉伸-压缩率（%）≥±20≥±10粘结和内聚破坏面积（%）≤25注：弹性体密封材料，如聚氨酯类、硅酮类、聚硫类密封材料，质量要求依据《聚氨酯建筑密封膏》JC/T482—1992（1996）；塑性体密封材料，如丙烯酸酯类、丁基橡胶类密封材料，质量要求依据《丙烯酸建筑密封膏》JC/T484—1992（1996）。2.1.3进入现场的密封材料，应按规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。抽样数量和检验项目见本标准第7.2节要求。中国化学工程总公司施工工艺标准QB-CNCECJ040302-20041452.1.4背衬材料应富有弹性，直径或宽度适合接缝宽度，同时材性能满足本标准第3.3.5...
