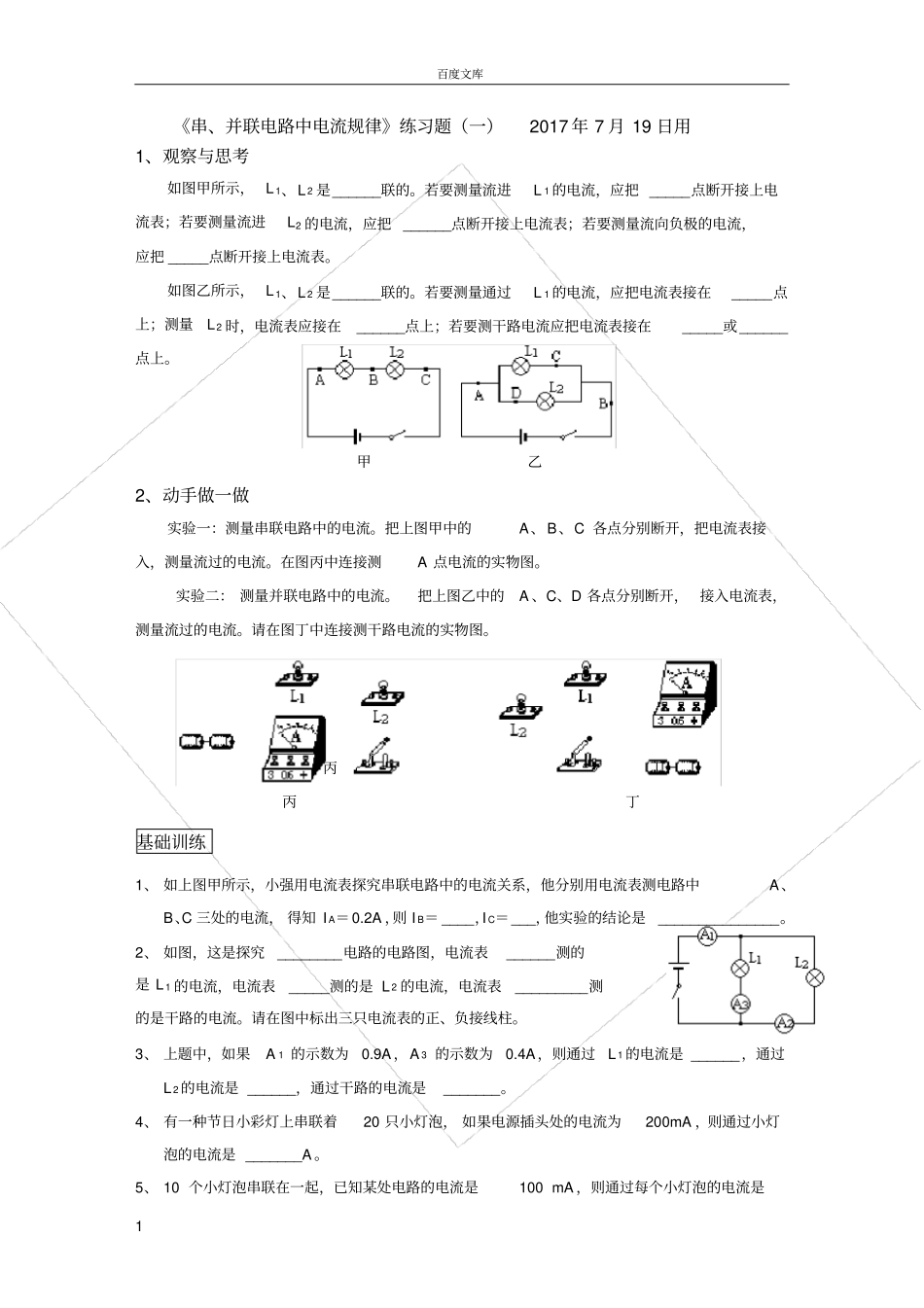

百度文库1《串、并联电路中电流规律》练习题（一）2017年7月19日用1、观察与思考如图甲所示，L1、L2是______联的。若要测量流进L1的电流，应把_____点断开接上电流表；若要测量流进L2的电流，应把______点断开接上电流表；若要测量流向负极的电流，应把_____点断开接上电流表。如图乙所示，L1、L2是______联的。若要测量通过L1的电流，应把电流表接在_____点上；测量L2时，电流表应接在______点上；若要测干路电流应把电流表接在_____或______点上。甲乙2、动手做一做实验一：测量串联电路中的电流。把上图甲中的A、B、C各点分别断开，把电流表接入，测量流过的电流。在图丙中连接测A点电流的实物图。实验二：测量并联电路中的电流。把上图乙中的A、C、D各点分别断开，接入电流表，测量流过的电流。请在图丁中连接测干路电流的实物图。丙丁丙丁基础训练1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2A，则IB＝____，IC＝___，他实验的结论是_______________。2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。5、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是百度文库2（）A、B、10mAC、0.1AD、1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2B、I3＝I1＋I2C、I1＝I2＋I3D、I2＝I37、如图所示，电路中能正确测出通过灯L2的电流的是：()8、如图所示，用电流表测干路中电流的电路图，正确的是：()9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：()A、I1＝I2＝I3B、I1>I2＝I3C、I1>I2>I3D、I1>I3>I210、如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：()A、2∶3B、3∶1C、1∶2D、2∶111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。《串、并联电路中电流规律》练习题（二）百度文库31、在用电流表测电流的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针是否指在__________。2、实验室常用的电流表有_________个接线柱，_______个量程，当用“_______”和“3”两个接线柱时，这时的量程是_______A，表盘上每一个大格是_______A，每个小格是________A；当选用“_________”和“”两个接线住时，表的量程为_______A，表盘上每一个大格是_________A，每一小格是_________A．3、在如图的四个电路图中，电流表接法正确的是4、在用电流表测电流的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针是否指在_________。在某次测量中，电流表量程及指针位置如图所示，则此时，刻度盘上每一小格表示的电流值是_______A，电路中电流值是_______A。5、有一只0A～和0A～3A的双量程电流表，实验中需要0A～3A量程，但这一量程的刻度值模糊不清，无法读出测量时的数据。某同学从0A～量程的刻度盘上发现指针在的刻度线上，请问：实验测量时，该同学记录的准确数据是多少？6、在某电路中，并联着电风扇和电烙铁两个用电器，当干路中的电流是2A时，通过电风扇的电流是250mA那么，通过电烙铁的电流是多少？电烙铁工作1min通过的电量是多少？若在干路中通过的电量是1800C需用多长时间？7、将电流L1与L2并联，并正确的使用电流表测量通过L1的电流，在下图所示的电路中正确的是百度文库48、若通过甲用电器的电荷量是20库，通过乙用电器的电荷量是库，那么下面说法正确的是A．通过甲用电器的电流较大B．通过乙用电器的电流较大C．通过甲用电器、乙用电器的电流一样大D．无法比较电流大小9、下图中测量灯L1的电流的...
