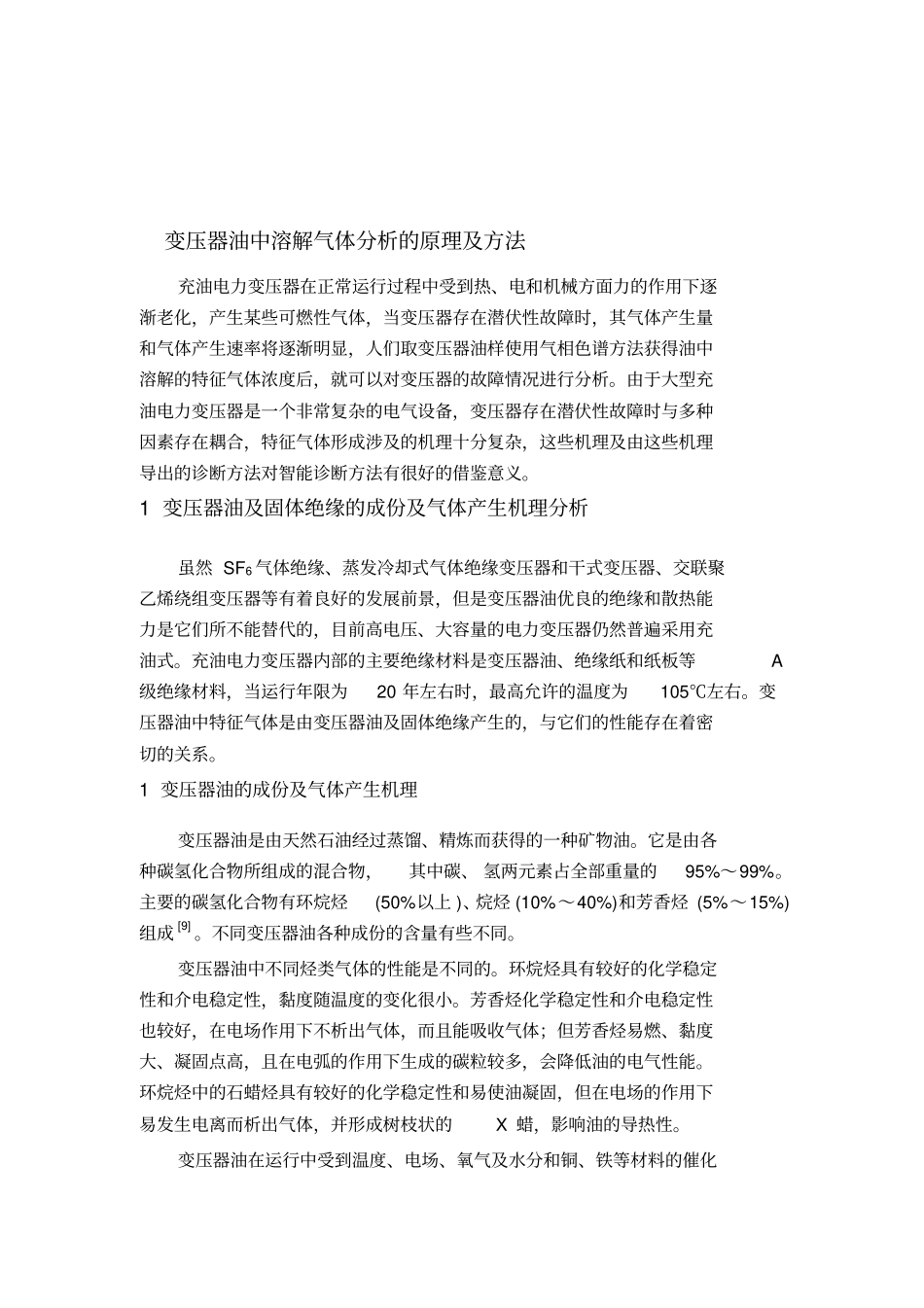

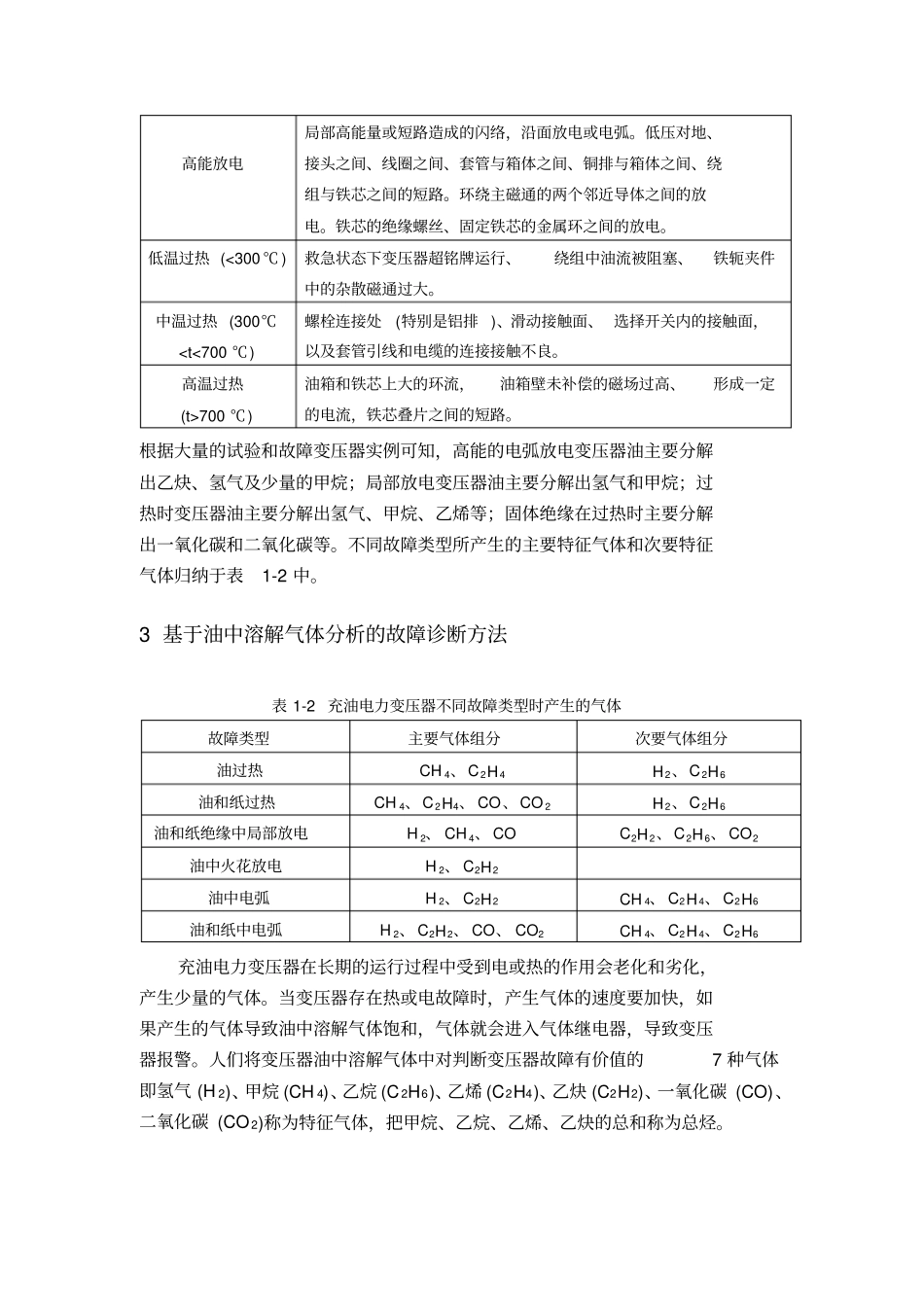

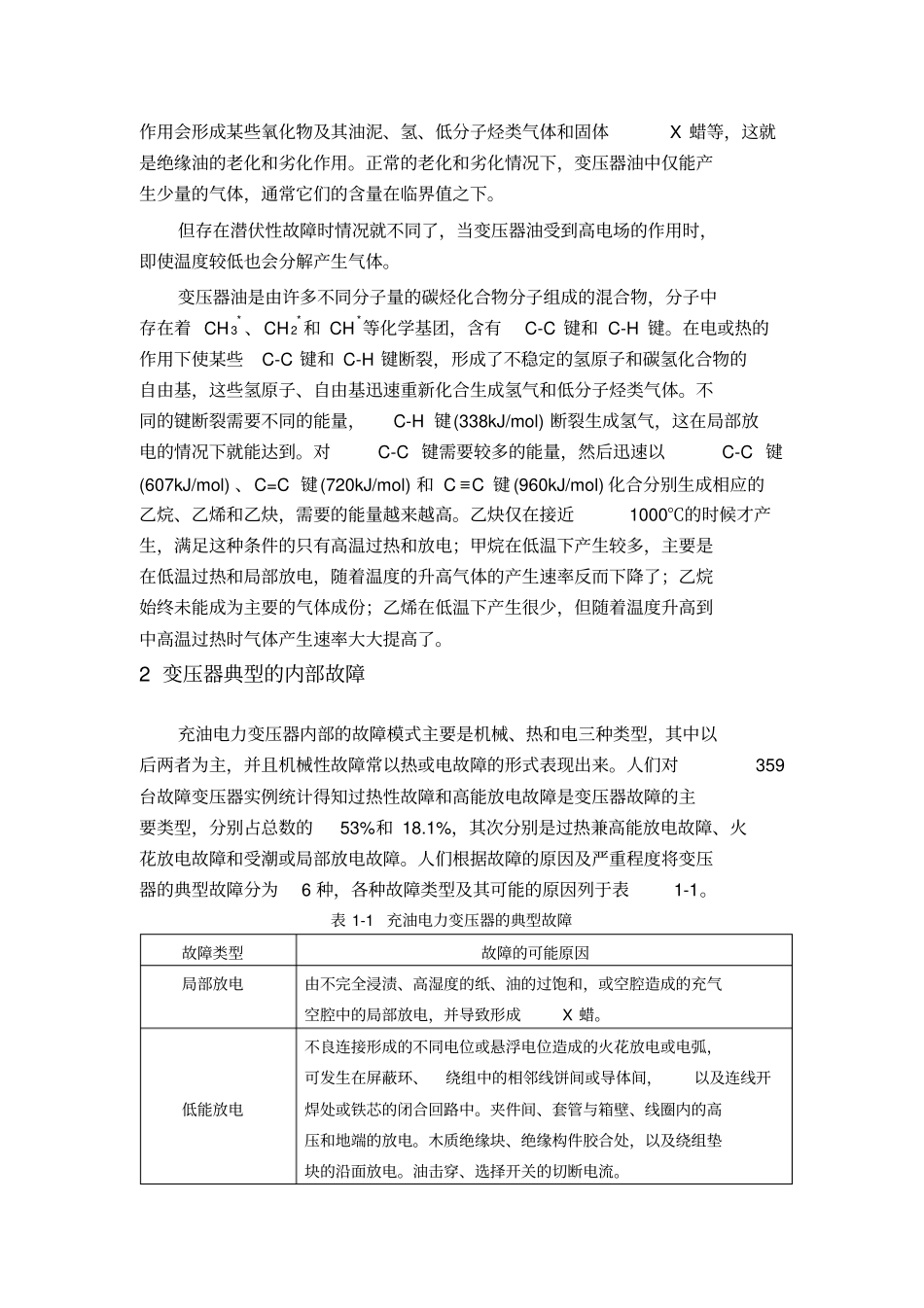

变压器油中溶解气体分析的原理及方法充油电力变压器在正常运行过程中受到热、电和机械方面力的作用下逐渐老化，产生某些可燃性气体，当变压器存在潜伏性故障时，其气体产生量和气体产生速率将逐渐明显，人们取变压器油样使用气相色谱方法获得油中溶解的特征气体浓度后，就可以对变压器的故障情况进行分析。由于大型充油电力变压器是一个非常复杂的电气设备，变压器存在潜伏性故障时与多种因素存在耦合，特征气体形成涉及的机理十分复杂，这些机理及由这些机理导出的诊断方法对智能诊断方法有很好的借鉴意义。1变压器油及固体绝缘的成份及气体产生机理分析虽然SF6气体绝缘、蒸发冷却式气体绝缘变压器和干式变压器、交联聚乙烯绕组变压器等有着良好的发展前景，但是变压器油优良的绝缘和散热能力是它们所不能替代的，目前高电压、大容量的电力变压器仍然普遍采用充油式。充油电力变压器内部的主要绝缘材料是变压器油、绝缘纸和纸板等A级绝缘材料，当运行年限为20年左右时，最高允许的温度为105℃左右。变压器油中特征气体是由变压器油及固体绝缘产生的，与它们的性能存在着密切的关系。1变压器油的成份及气体产生机理变压器油是由天然石油经过蒸馏、精炼而获得的一种矿物油。它是由各种碳氢化合物所组成的混合物，其中碳、氢两元素占全部重量的95%～99%。主要的碳氢化合物有环烷烃(50%以上)、烷烃(10%～40%)和芳香烃(5%～15%)组成[9]。不同变压器油各种成份的含量有些不同。变压器油中不同烃类气体的性能是不同的。环烷烃具有较好的化学稳定性和介电稳定性，黏度随温度的变化很小。芳香烃化学稳定性和介电稳定性也较好，在电场作用下不析出气体，而且能吸收气体；但芳香烃易燃、黏度大、凝固点高，且在电弧的作用下生成的碳粒较多，会降低油的电气性能。环烷烃中的石蜡烃具有较好的化学稳定性和易使油凝固，但在电场的作用下易发生电离而析出气体，并形成树枝状的X蜡，影响油的导热性。变压器油在运行中受到温度、电场、氧气及水分和铜、铁等材料的催化作用会形成某些氧化物及其油泥、氢、低分子烃类气体和固体X蜡等，这就是绝缘油的老化和劣化作用。正常的老化和劣化情况下，变压器油中仅能产生少量的气体，通常它们的含量在临界值之下。但存在潜伏性故障时情况就不同了，当变压器油受到高电场的作用时，即使温度较低也会分解产生气体。变压器油是由许多不同分子量的碳烃化合物分子组成的混合物，分子中存在着CH3*、CH2*和CH*等化学基团，含有C-C键和C-H键。在电或热的作用下使某些C-C键和C-H键断裂，形成了不稳定的氢原子和碳氢化合物的自由基，这些氢原子、自由基迅速重新化合生成氢气和低分子烃类气体。不同的键断裂需要不同的能量，C-H键(338kJ/mol)断裂生成氢气，这在局部放电的情况下就能达到。对C-C键需要较多的能量，然后迅速以C-C键(607kJ/mol)、C=C键(720kJ/mol)和CC键(960kJ/mol)化合分别生成相应的乙烷、乙烯和乙炔，需要的能量越来越高。乙炔仅在接近1000℃的时候才产生，满足这种条件的只有高温过热和放电；甲烷在低温下产生较多，主要是在低温过热和局部放电，随着温度的升高气体的产生速率反而下降了；乙烷始终未能成为主要的气体成份；乙烯在低温下产生很少，但随着温度升高到中高温过热时气体产生速率大大提高了。2变压器典型的内部故障充油电力变压器内部的故障模式主要是机械、热和电三种类型，其中以后两者为主，并且机械性故障常以热或电故障的形式表现出来。人们对359台故障变压器实例统计得知过热性故障和高能放电故障是变压器故障的主要类型，分别占总数的53%和18.1%，其次分别是过热兼高能放电故障、火花放电故障和受潮或局部放电故障。人们根据故障的原因及严重程度将变压器的典型故障分为6种，各种故障类型及其可能的原因列于表1-1。表1-1充油电力变压器的典型故障故障类型故障的可能原因局部放电由不完全浸渍、高湿度的纸、油的过饱和，或空腔造成的充气空腔中的局部放电，并导致形成X蜡。低能放电不良连接形成的不同电位或悬浮电位造成的火花放电或电弧，可发生在屏蔽环、绕组中的相邻线饼间或导体间，以及连线开焊处或铁芯的闭合回路中。夹件间、套...
