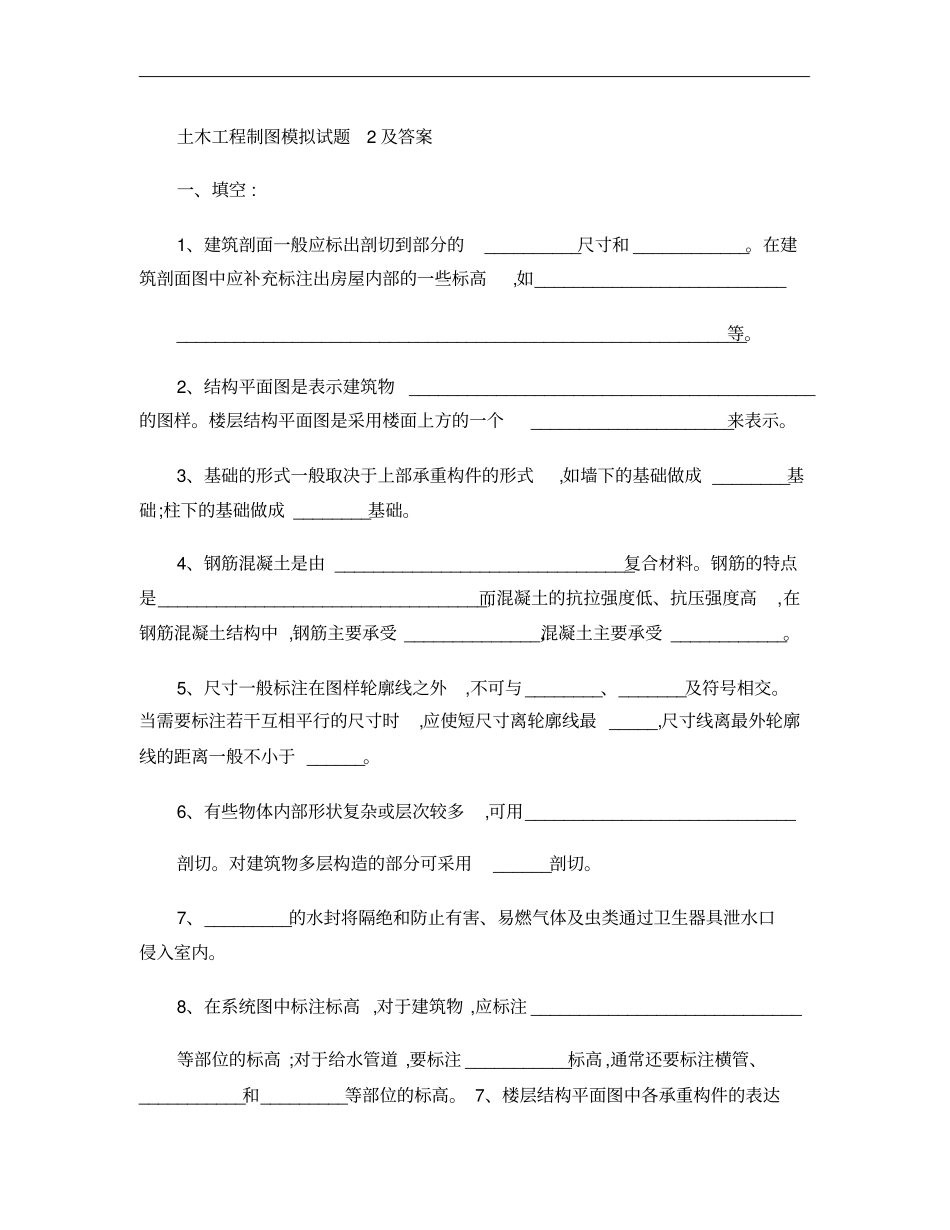

土木工程制图模拟试题2及答案一、填空:1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高,如_____________________________________________________________________________________等。2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。3、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成________基础;柱下的基础做成________基础。4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________,而混凝土的抗拉强度低、抗压强度高,在钢筋混凝土结构中,钢筋主要承受______________,混凝土主要承受____________。5、尺寸一般标注在图样轮廓线之外,不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时,应使短尺寸离轮廓线最_____,尺寸线离最外轮廓线的距离一般不小于______。6、有些物体内部形状复杂或层次较多,可用____________________________剖切。对建筑物多层构造的部分可采用______剖切。7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。8、在系统图中标注标高,对于建筑物,应标注____________________________等部位的标高;对于给水管道,要标注___________标高,通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法:习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线;用________线表示各种梁的中心线位置;预制楼板的布置不必按实际投影分块画出,而简化为一条________线来表示楼板的布置范围,并沿对角线方向注出预制楼板的__________。9、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成________基础;柱下的基础做成________基础。10、标注坡度应加坡度符号,该符号为________,也可用___________的形式标注。11、___________在室内排水排出管与室外排水管的连接处设置,将室内排水安全地输入排水管道中。12、给排水平面图中用_______线抄绘墙身、柱、门窗洞口等主要构配件,不必画建筑细部,但要画出_______________。二、简答题:(每题4分,共16分1、楼梯的基本组成是什么?楼梯详图包括哪几种基本图样?2、指北针的规定画法和用途?3、建筑给排水施工图的主要表达内容是什么?基本图样有哪些?4、楼梯的基本组成是什么?楼梯详图包括哪几种基本图样?三、画出1-1剖面图四、根据矩形楼面梁的立面图和钢筋详图,完成:(1画出1-1、2-2断面图。(2标注钢筋编号。(3标注钢筋尺寸(根数、等级和直径。1-12-2五、根据已知条件和要求,完成建筑立面图(10分1、在立面图中,标注出各部分的标高,具体标高值如下表。(8分2、在窗图例中按实际可能画出开启方向符号。(4分左侧窗:上下推拉窗右侧窗:单扇外开上悬窗六、阅读总平面图,完成问题(12分1、建筑总平面图的常用比例为______________。它主要表示_________________________________________________________________等内容。2、建筑物层数在总平面图中,一般标注在建筑物的_______位置,该总平面图中新建建筑为______层,图中虚线框表示____________建筑,带×细线框表示____________建筑。新建建筑的东侧为________路。3、新建建筑室内绝对标高为________,室外绝对标高为__________。4、图中左上角带数字的曲线为___________,它主要用来表示___________。5、图中风玫瑰可见,该地区常年风向主要是__________风。填空:1、标志、标高、梁、楼地面、楼梯平台2、承重构件的布置、类型和数量或钢筋的配置;假想剖切面的水平投影。3、条形、独立4、钢筋和混凝土组成、抗拉和抗压强度高、拉力、压力5、数字、图线、近、10mm6、局部、分层、分层7、(存水弯、中粗虚线、细点划线、对角线、数量、代号和编号8、楼地面及建筑屋面、管中心、横管、阀门、放水龙头9、同310、单面箭头、直角三角形11、建筑排水检查井12、细实线、相应轴线二、简答题:(每题4分,共16分1、楼梯由梯段、平台、拦杆及扶手组成。楼梯详图包括楼梯平面图...
