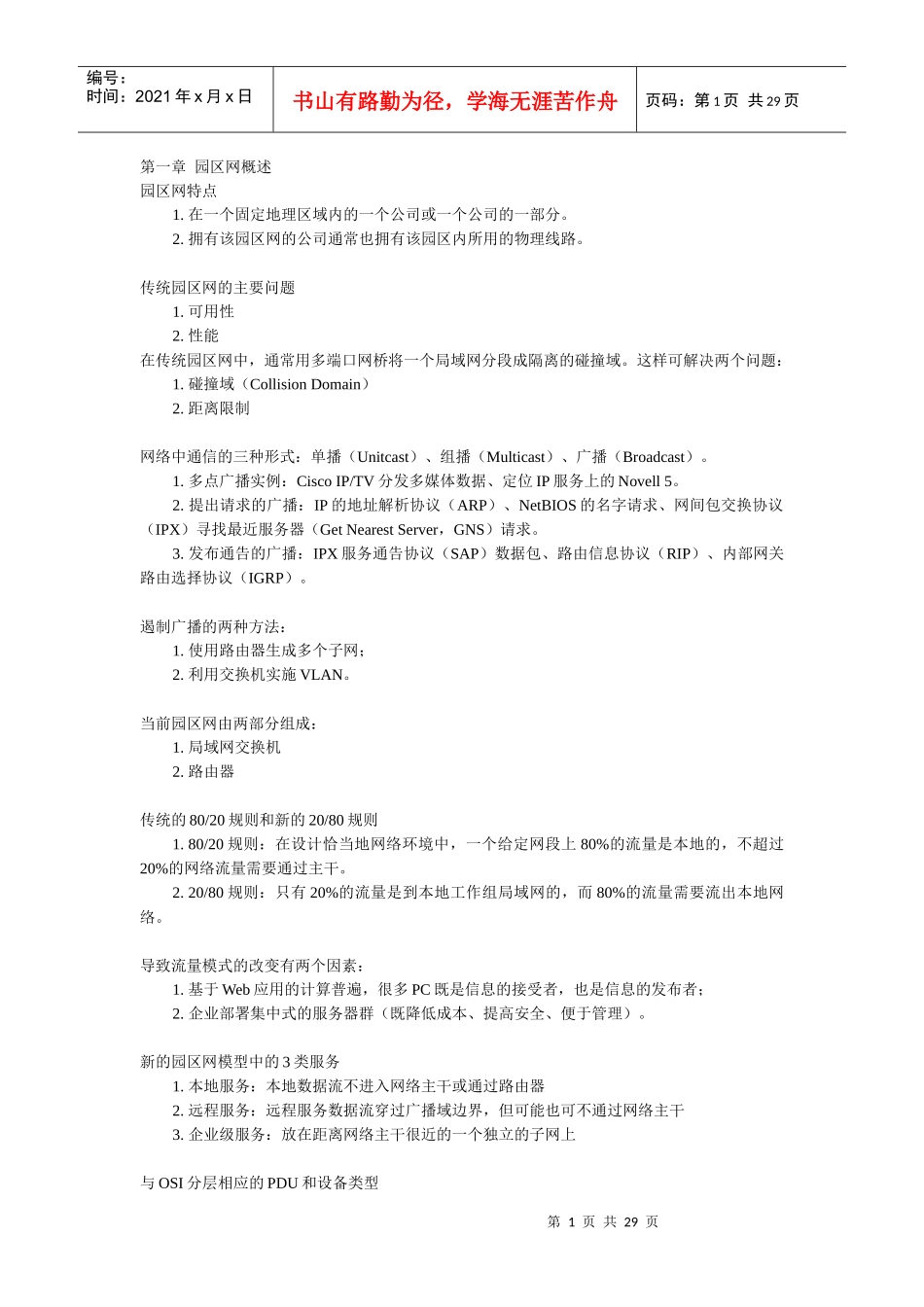

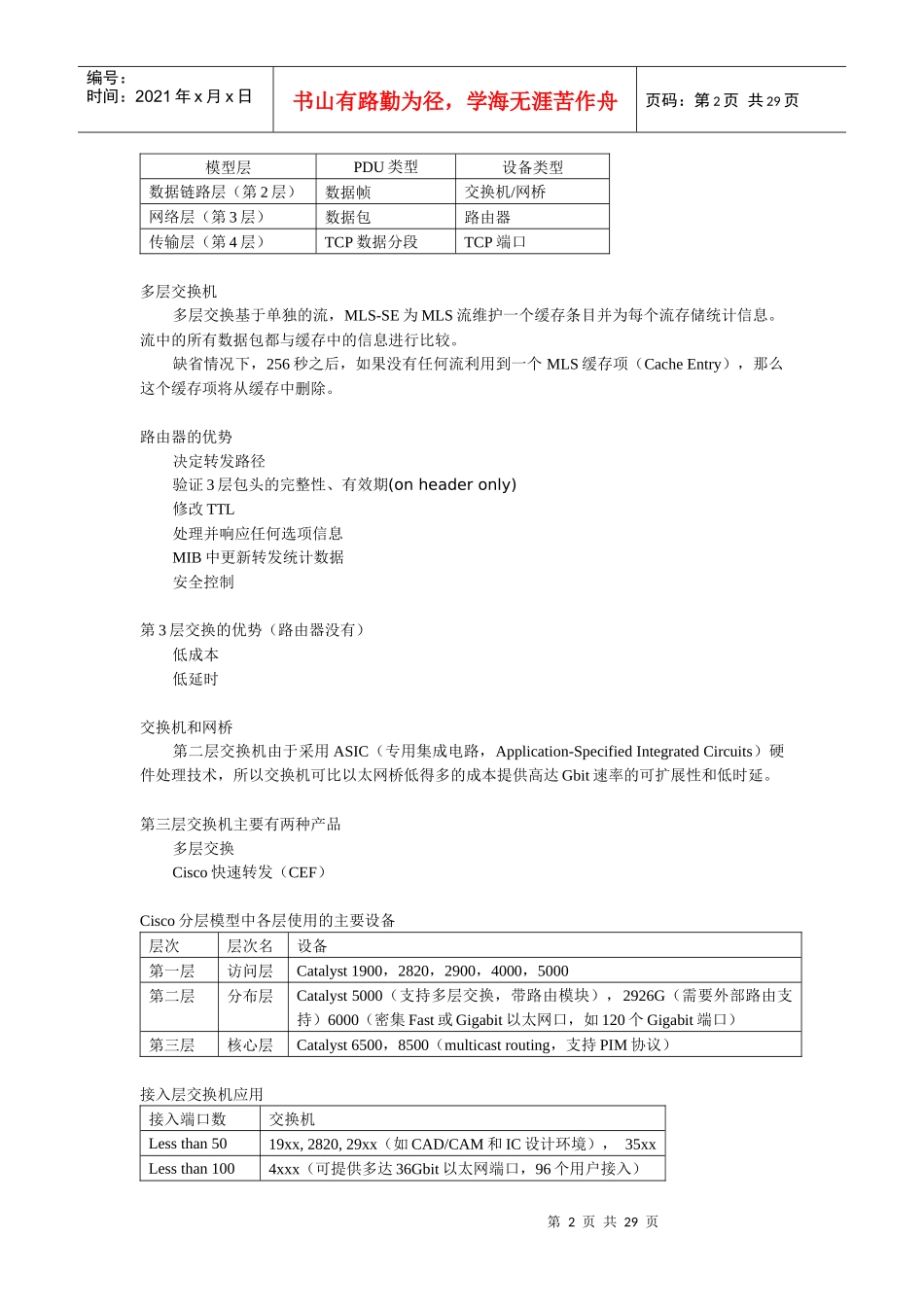

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一章园区网概述园区网特点1.在一个固定地理区域内的一个公司或一个公司的一部分。2.拥有该园区网的公司通常也拥有该园区内所用的物理线路。传统园区网的主要问题1.可用性2.性能在传统园区网中，通常用多端口网桥将一个局域网分段成隔离的碰撞域。这样可解决两个问题：1.碰撞域（CollisionDomain）2.距离限制网络中通信的三种形式：单播（Unitcast）、组播（Multicast）、广播（Broadcast）。1.多点广播实例：CiscoIP/TV分发多媒体数据、定位IP服务上的Novell5。2.提出请求的广播：IP的地址解析协议（ARP）、NetBIOS的名字请求、网间包交换协议（IPX）寻找最近服务器（GetNearestServer，GNS）请求。3.发布通告的广播：IPX服务通告协议（SAP）数据包、路由信息协议（RIP）、内部网关路由选择协议（IGRP）。遏制广播的两种方法：1.使用路由器生成多个子网；2.利用交换机实施VLAN。当前园区网由两部分组成：1.局域网交换机2.路由器传统的80/20规则和新的20/80规则1.80/20规则：在设计恰当地网络环境中，一个给定网段上80%的流量是本地的，不超过20%的网络流量需要通过主干。2.20/80规则：只有20%的流量是到本地工作组局域网的，而80%的流量需要流出本地网络。导致流量模式的改变有两个因素：1.基于Web应用的计算普遍，很多PC既是信息的接受者，也是信息的发布者；2.企业部署集中式的服务器群（既降低成本、提高安全、便于管理）。新的园区网模型中的3类服务1.本地服务：本地数据流不进入网络主干或通过路由器2.远程服务：远程服务数据流穿过广播域边界，但可能也可不通过网络主干3.企业级服务：放在距离网络主干很近的一个独立的子网上与OSI分层相应的PDU和设备类型第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页模型层PDU类型设备类型数据链路层（第2层）数据帧交换机/网桥网络层（第3层）数据包路由器传输层（第4层）TCP数据分段TCP端口多层交换机多层交换基于单独的流，MLS-SE为MLS流维护一个缓存条目并为每个流存储统计信息。流中的所有数据包都与缓存中的信息进行比较。缺省情况下，256秒之后，如果没有任何流利用到一个MLS缓存项（CacheEntry），那么这个缓存项将从缓存中删除。路由器的优势决定转发路径验证3层包头的完整性、有效期(onheaderonly)修改TTL处理并响应任何选项信息MIB中更新转发统计数据安全控制第3层交换的优势（路由器没有）低成本低延时交换机和网桥第二层交换机由于采用ASIC（专用集成电路，Application-SpecifiedIntegratedCircuits）硬件处理技术，所以交换机可比以太网桥低得多的成本提供高达Gbit速率的可扩展性和低时延。第三层交换机主要有两种产品多层交换Cisco快速转发（CEF）Cisco分层模型中各层使用的主要设备层次层次名设备第一层访问层Catalyst1900，2820，2900，4000，5000第二层分布层Catalyst5000（支持多层交换，带路由模块），2926G（需要外部路由支持）6000（密集Fast或Gigabit以太网口，如120个Gigabit端口）第三层核心层Catalyst6500，8500（multicastrouting，支持PIM协议）接入层交换机应用接入端口数交换机Lessthan5019xx,2820,29xx（如CAD/CAM和IC设计环境），35xxLessthan1004xxx（可提供多达36Gbit以太网端口，96个用户接入）第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页Morethan1005xxx（Multigigabit10/100/1000Mbps）园区两个基本元素：1.交换区块（SwitchingBlock）2.核心区块（CoreBlock）影响交换区大小的主要因素：1.数据类型和行为；2.工作组的大小和数量（一般不超过2000个用户）说明交换区过大：1.分布层路由上出现流量瓶颈；2.广播和Multicast降低了Switch和Router的处理速度。分割交换区的原则1.应基于网络上通过的流量（TrafficFlow），而不是Blocking中的节点数；2.为了进行分割，需要定期进行流量采集。有两种基本的核心层设计：1.紧缩核心（Collapsed）◎分布层和核心层功能由同一个设备执行；◎每台接入层交换机到分...
