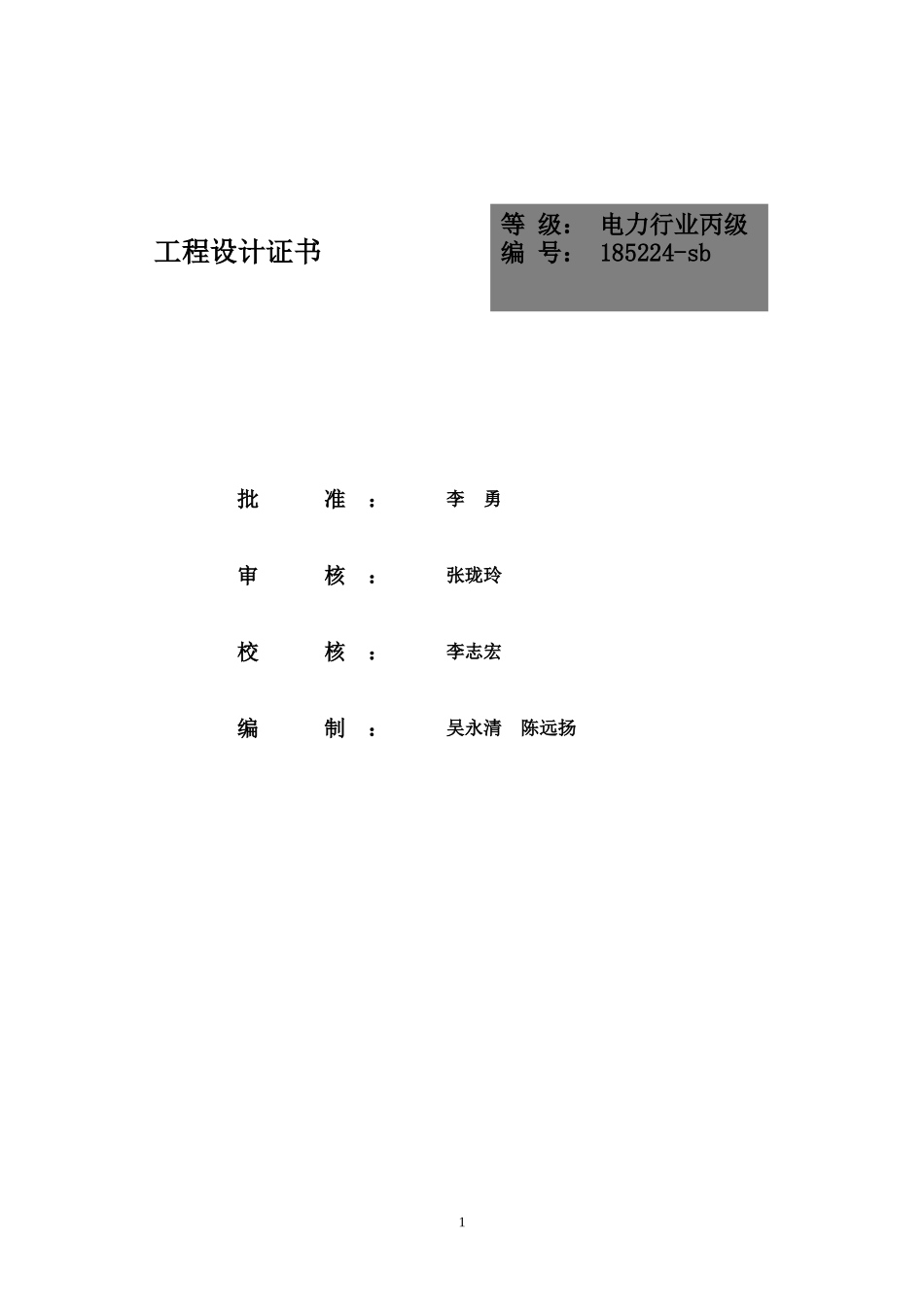

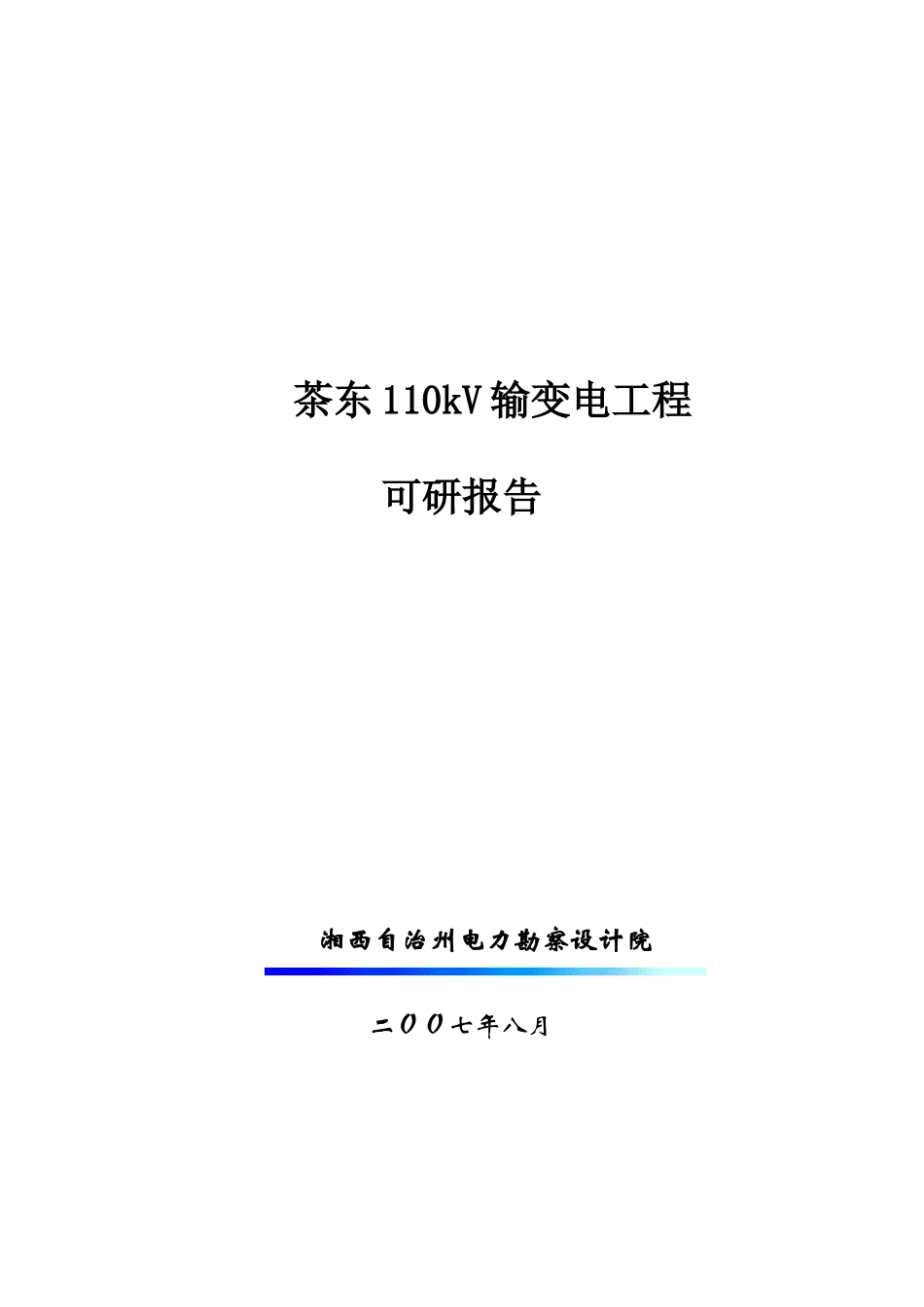

茶东110kV输变电工程可研报告二ＯＯ七年八月湘西自治州电力勘察设计院工程设计证书批准：李勇审核：张珑玲校核：李志宏编制：吴永清陈远扬等级：电力行业丙级编号：185224-sb1目录1概述2电力系统3变电站站址选择及工程设想4送电线路路径及工程设想5投资估算6结论附图1湘西州电网2006年地理接线示意图附图2茶东110kV变本期接入系统地理接线图附图3湘西州电网2010年地理接线规划图附图4茶东变电气一次接线图附图5茶东变电气平面布置图附图6茶东变光纤通信网络组织图附图7茶东变光纤通信接入网络拓扑图附表1站址技术比较表附表2站址经济比较表21概述1.1项目主要依据1.1.1《湖南省湘西电业局2010及2020年电网发展规范》（已审稿）。1.2工程概况1）根据《湖南省湘西电业局2010及2020年电网发展规划（已审稿）》，电力部门拟在凤凰县茶田镇兴建一座110kV变电站，以完善凤凰县的电网结构，满足该地区日益增长的用电负荷需求。2）该变电站建设规模如下:110kV茶东变电站：变电站设计规模为：2×31.5MVA主变，电压等级110/35/10kV；110kV出线4回，单母线双刀闸分段接线；35kV出线6回，单母线断路器分段；10kV出线16回，单母线断路器分段。变电站本期规模为：1×31.5MVA主变，电压等级110/35/10kV；110kV出线2回，单母线双刀闸分段接线；35kV出线4回，单母线断路器分段；10kV出线8回，单母线接线。本变电站按照无人值班设计，采用计算机监控系统。3）该变电站本期接入系统方案为：110kV出线2回：1回T接至110kV锦堤线（堤溪110kV变－贵州铜仁锦江110kV变，LGJ-185），另新建1回至堤溪110kV变（LGJ-240）。1.3凤凰县国民经济发展规划1.3.1凤凰县社会经济基本情况凤凰县位于湖南省西南部边缘，地处武陵山脉南部，云贵高原东侧，湘西自治州境内，西邻贵州省松桃县和铜仁市，东与本省泸溪县相连，北与花垣县和吉首市接壤，东南与麻阳县为邻。全县总面积1759平方公里。全境划为9个镇22个乡，344个行政村。20063年末全县总人口38.75万人，人口自然增长率6.39‰。凤凰历史悠久，距今已有4000多年的历史。境内古迹众多，有建于唐代的黄丝桥石头城，明万历年间的南方长城，清康熙时的凤凰古城墙和古城楼。是一个名声远播的历史文化名城，有“中国最美丽的小城”之誉。凤凰县文化旅游产业已成为拉动县域经济发展的主导产业，以旅游业为主的第三产业增加值连续四年占GDP的一半以上。2006年国内生产总值15.02亿元，比上年增长11.4%。其中，第一产业3.17亿元，比上年增长6.5%；第二产业3.07亿元，增长13.6%；第三产业8.78亿元，增长12.5%。人均国内生产总值4280元，比上年增加512元，增长13.59%。全县农民人均纯收入1984元，比去年人均增收216元，增长12.2%，城镇居民可支配收入6895元，增长14.7%。1.3.2国民经济发展规划根据凤凰县国民经济和社会发展十一五规划纲要，其发展重点是：充分利用凤凰古城、南长城、历史名人资源优势，发展旅游产业，巩固发展绿色食品加工业。到2010年全县国内生产总值为19.49亿元。2电力系统2.1电力系统现状2.1.1凤凰县电力系统现状凤凰县电网由湘西电业局经管，现有110kV变电站1座（堤溪变，变电容量1×31.5MVA）、35kV变电站8座（变电容量37.75MVA），较大的水电站2座：长潭岗水电站装机容量为2×0.4MkW，猫儿口水电站装机容量为3×0.25MW，丰水期平均出力14MW，枯水期平均出力4MW。4目前凤凰县负荷约40MW左右，其中堤溪变负荷约19MW。2006年堤溪变最大负荷约28MW。目前凤凰县辖区内各变电站的负荷情况见表2-1。表2-1凤凰县辖区变电站负荷情况统计表变电站名称主变容量（MVA）最大负荷（MW）备注一、110kV变电站110KV堤溪变电站31.528二、35kV变电站37.627.135KV廖家桥变电站6.35.635KV沱江变电站2*46.935KV阿拉变电站4235KV杜田变电站41.235KV吉信变电站2*11.335KV禾库变电站21.135KV茶田变电站5435KV茨岩变电站6.35三、水电站长潭岗水电站装机8MW最大出力7.8MW目前凤凰电网主要是以堤溪110kV变电站为中心的辐射型供电网络，网络结构比较薄弱。其中堤溪变110kV出线2回：万堤线（接至万溶江220kV变）、锦堤线（接至贵州铜仁锦江110kV变）。另外县网内的35kV网络除以堤溪变为中...
