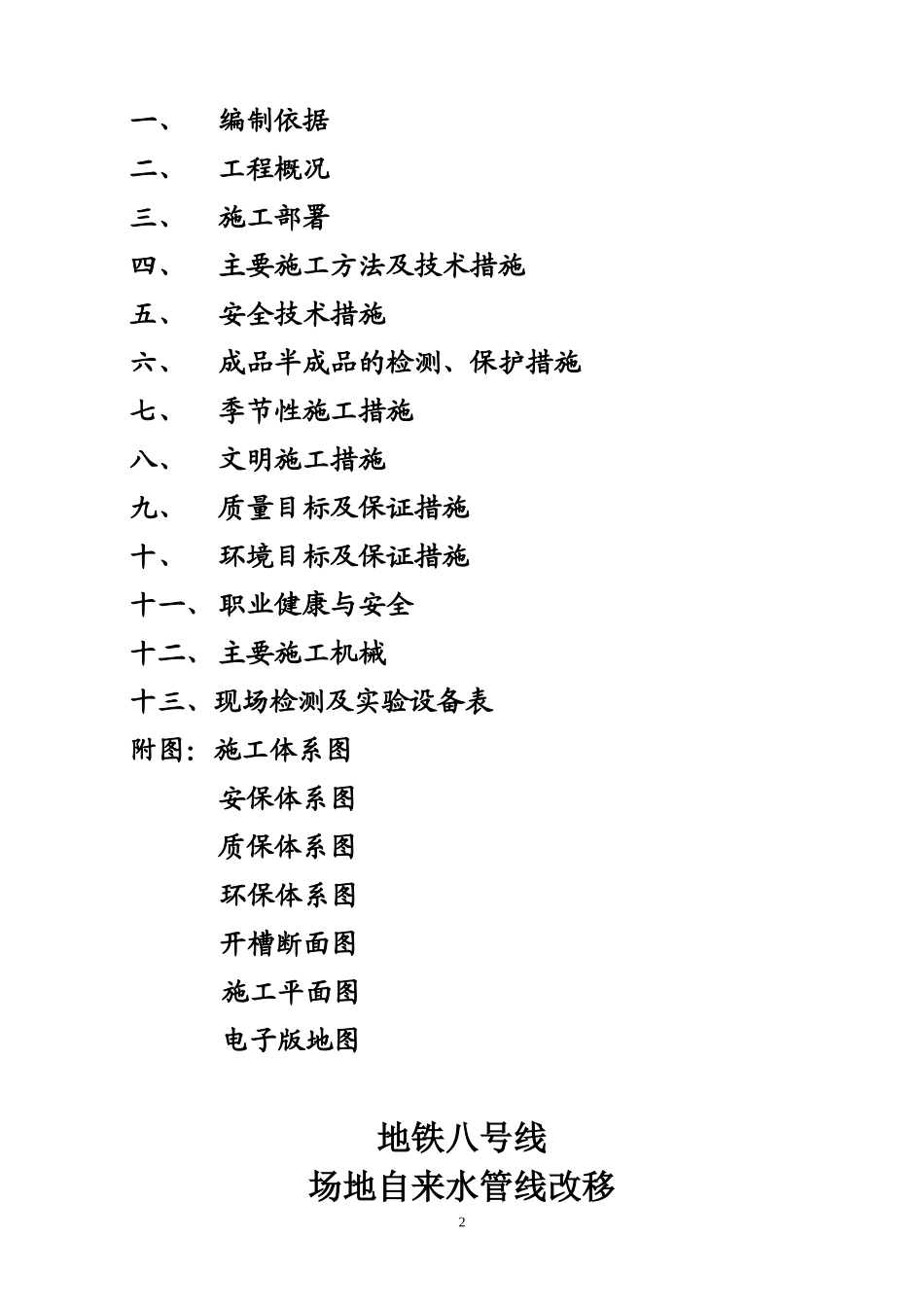

北京市自来水集团禹通市政工程有限公司施工组织设计工程编号：2011大0241工程名称：地铁八号线场地自来水管线改移施工单位：禹通市政工程有限公司编制：审核：编制日期：目录一、编制依据二、工程概况三、施工部署四、主要施工方法及技术措施五、安全技术措施六、成品半成品的检测、保护措施七、季节性施工措施八、文明施工措施九、质量目标及保证措施十、环境目标及保证措施十一、职业健康与安全十二、主要施工机械十三、现场检测及实验设备表附图：施工体系图安保体系图质保体系图环保体系图开槽断面图施工平面图电子版地图地铁八号线场地自来水管线改移2施工方案一、编制依据：1.地铁八号线正式水工程设计图；2.《给水排水管道工程施工及验收规范》GB50268－2008；3.《市政基础设施工程资料管理规程》DBJ01-71-2003；4.《国家建筑标准设计图集》01S201、05S502；5.《施工现场临时用电安全技术规范》JGJ46-2005；6.《北京市给水与排水工程施工安全技术规程》DBJ01-88-2005；7.《北京市市政工程施工安全操作规程》DBJ01-56-2001；8.自来水集团及禹通公司相关业务流程9.禹通公司质量、环境、职业健康安全三标管理体系文件二、工程概况及特点：（一）工程概况：为解决地铁八号线施工水，根据设计图纸，北侧现状DN400上水管线上安装DN200开口，铺设上水管线30米，安装DN50卡式水表两块。1.管线平面位置：3详见设计图纸提供的位置。管道长度：DN200*30米3.管道覆土：DN200上水管线覆土在1.2米左右。4.管材及接口：本工程DN200管线采用球墨铸铁管K9级，柔性胶圈T型接口。5.管道附件布置：DN200闸×2个；DN50卡表×2块；6.回填要求：1)为保证回填土的质量，管顶以上0.5米范围内不得回填含有机物、房渣土、淤泥、粉砂、石块、冻土等不易夯实之物，必须采用人工回填。2)管道两侧胸腔还土应同步进行，并分层夯实，每层回填土虚铺厚度不得大于200mm，密实度必须达到95%以上。3)管顶以上0.5米范围内回填土的夯实宜采用汽油夯，不得使用机械碾压，其密实度为85±2%。4)管顶以上0.5米范围外回填按道路规定进行回填。7.管道基础：本工程全线要求管底铺设砂垫层，厚度为150mm，宽度为管径加200mm，采用中粗砂。砂中所含石子粒径不得大于10mm，且含量不得大于10%，密实度要求达到90%以上。全线覆土≤2.5米，设120°砂基。4（二）工程特点：1.经过现场勘测和调查，由于各工地内现场复杂，地下管线较多，新建上水与其它市政管线交叉，我单位需与相关市政管理单位协调，并确定上水与其他管线交叉方案。三、施工部署：本工程要认真准备，精心组织，科学管理，优质安全施工，以提高我公司的声誉，为首都供水事业做出贡献。(一).施工准备：1.开工前，须征得相关管理单位的许可，方可进场施工。2.工程开工前，由技术负责人组织参与施工的全体人员进行安全及技术交底；组织有关技术人员学习，会审图纸和施工技术标准。3.建立工程指挥系统，贯彻公司项目经理责任制。4.根据上水规划位置，进行测量定线，并按规范要求进行测量放线；5.坑探，用探测仪探测找出地下交叉物的准确位置，并设置明显标志。开挖5前需进行人工坑探。6.根据现场的实际情况，选择土方暂存场地。(二).工力安排：公司正式职工3人（含管理人员1名），计划合同工10人。(三).施工计划：本工程计划定于2011年8月20日开工，至2011年9月1日完工，总体工期计划为10天。四、主要施工方法及技术措施：（一）工程测量1.测量人员需持证上岗，测量仪器必须有计量合格证。2.认真做好接桩、栓桩工作，并沿线设一条临时坐标控制导线，以保证使用统一的坐标控制点。3.挖槽前，先将水准点、控制桩引到安全、不易破坏、透视良好的地方，并且采取必要的保护措施，对水准点、控制桩要经常校核，现场测量放线要严格按照测量定线关系图实施。4.现场作业必须注意安全，交通路口处测量要有安全措施，仪器支架后，不得无人看管。5.工程开工前，现场测放桩位要报监理进行复测，合格后方可开工。66.随着工程进展，及时进行相应的竣工测量。（二）开槽1.管线沟槽采用人工配合机械开挖（沟槽断面见附图），槽深1.4米，槽底宽为0.8米，现场土质较好，根据现场土质情况，...
