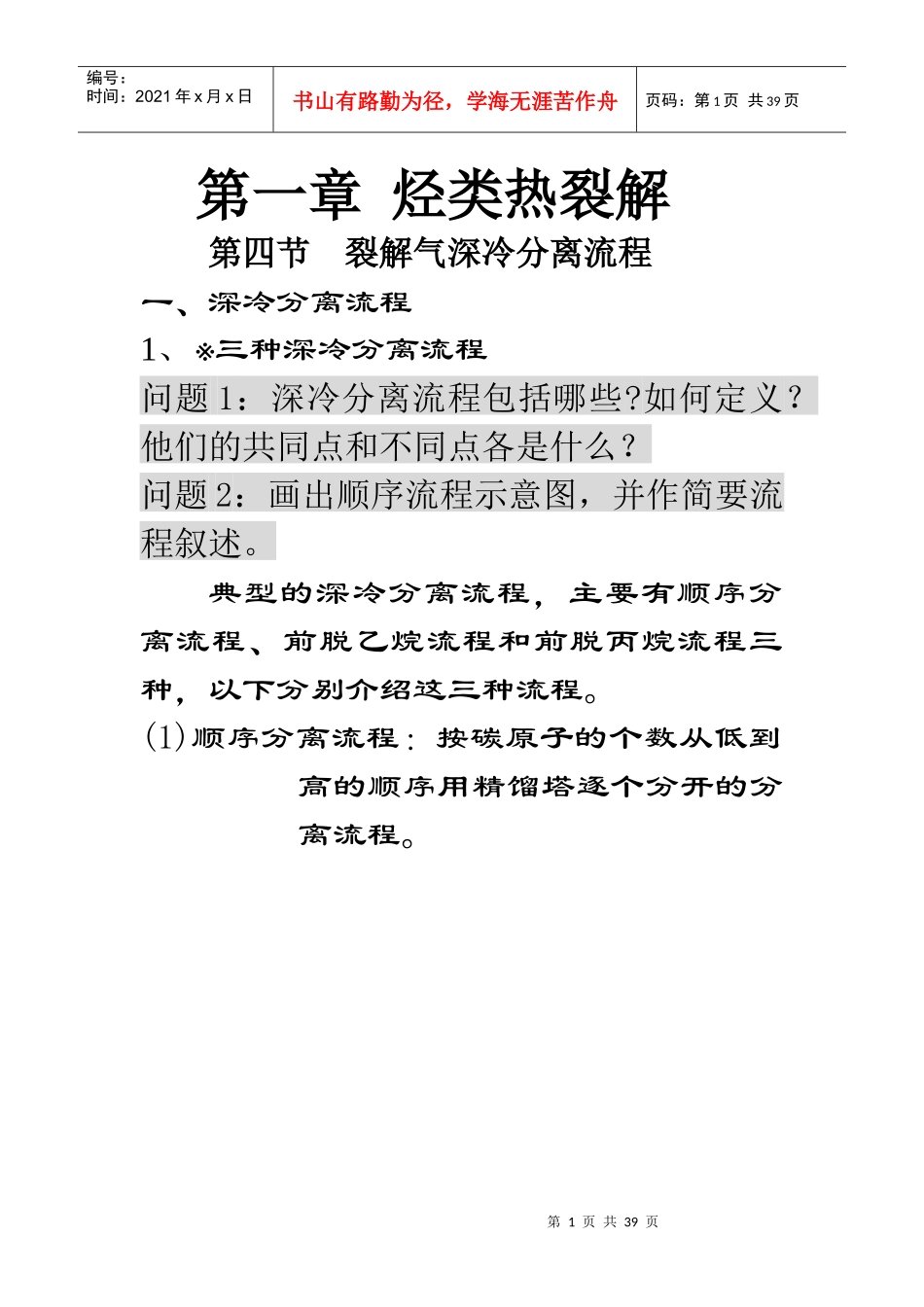

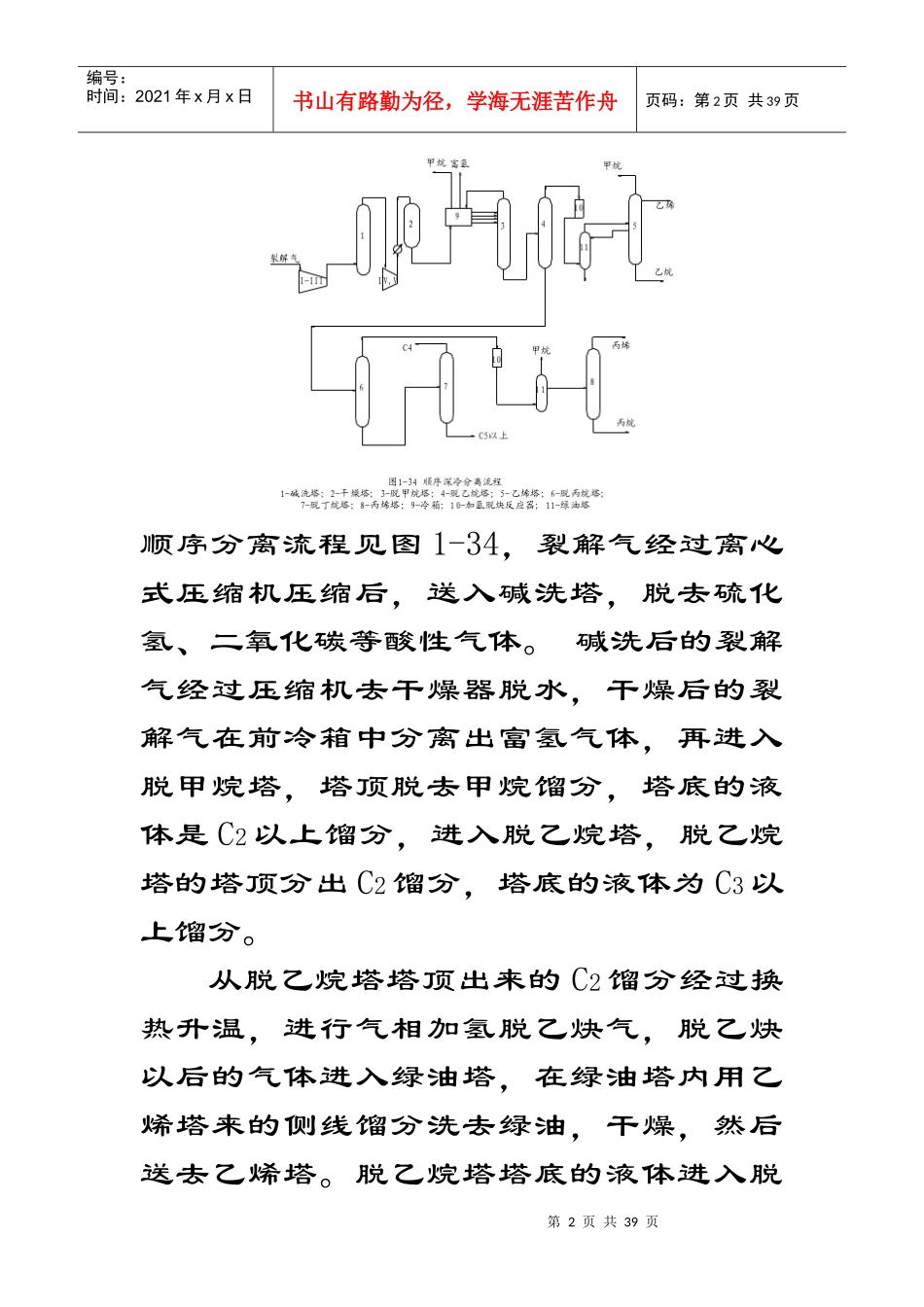

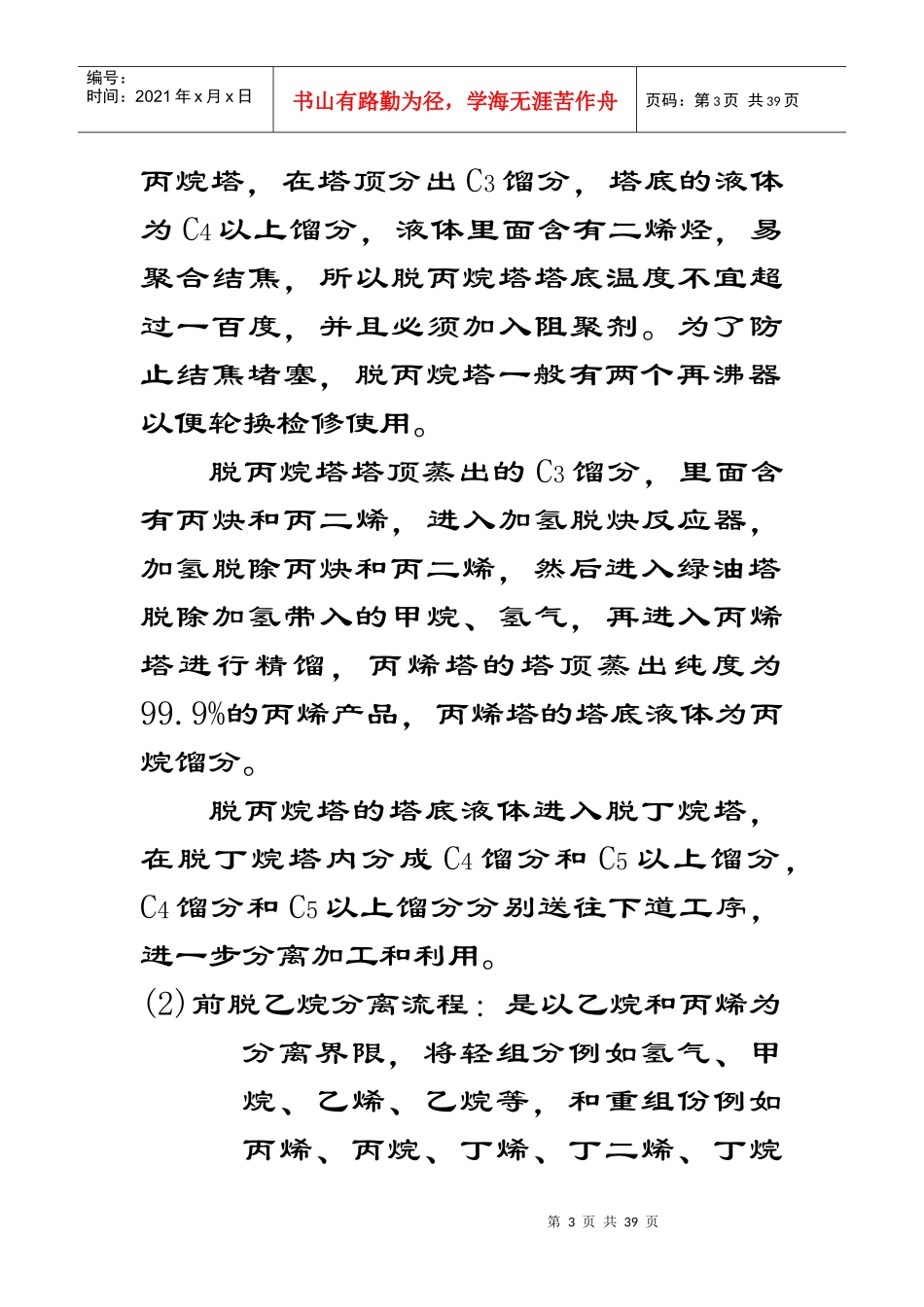

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页第一章烃类热裂解第四节裂解气深冷分离流程一、深冷分离流程1、※三种深冷分离流程问题1：深冷分离流程包括哪些?如何定义？他们的共同点和不同点各是什么？问题2：画出顺序流程示意图，并作简要流程叙述。典型的深冷分离流程，主要有顺序分离流程、前脱乙烷流程和前脱丙烷流程三种，以下分别介绍这三种流程。(1)顺序分离流程：按碳原子的个数从低到高的顺序用精馏塔逐个分开的分离流程。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页顺序分离流程见图1-34，裂解气经过离心式压缩机压缩后，送入碱洗塔，脱去硫化氢、二氧化碳等酸性气体。碱洗后的裂解气经过压缩机去干燥器脱水，干燥后的裂解气在前冷箱中分离出富氢气体，再进入脱甲烷塔，塔顶脱去甲烷馏分，塔底的液体是C2以上馏分，进入脱乙烷塔，脱乙烷塔的塔顶分出C2馏分，塔底的液体为C3以上馏分。从脱乙烷塔塔顶出来的C2馏分经过换热升温，进行气相加氢脱乙炔气，脱乙炔以后的气体进入绿油塔，在绿油塔内用乙烯塔来的侧线馏分洗去绿油，干燥，然后送去乙烯塔。脱乙烷塔塔底的液体进入脱第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页丙烷塔，在塔顶分出C3馏分，塔底的液体为C4以上馏分，液体里面含有二烯烃，易聚合结焦，所以脱丙烷塔塔底温度不宜超过一百度，并且必须加入阻聚剂。为了防止结焦堵塞，脱丙烷塔一般有两个再沸器以便轮换检修使用。脱丙烷塔塔顶蒸出的C3馏分，里面含有丙炔和丙二烯，进入加氢脱炔反应器，加氢脱除丙炔和丙二烯，然后进入绿油塔脱除加氢带入的甲烷、氢气，再进入丙烯塔进行精馏，丙烯塔的塔顶蒸出纯度为99.9%的丙烯产品，丙烯塔的塔底液体为丙烷馏分。脱丙烷塔的塔底液体进入脱丁烷塔，在脱丁烷塔内分成C4馏分和C5以上馏分，C4馏分和C5以上馏分分别送往下道工序，进一步分离加工和利用。(2)前脱乙烷分离流程：是以乙烷和丙烯为分离界限，将轻组分例如氢气、甲烷、乙烯、乙烷等，和重组份例如丙烯、丙烷、丁烯、丁二烯、丁烷第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页和C5以上组分等在第一个精馏塔内首先分开的分离流程。前脱乙烷分离流程示意图见图1-35，裂解气经过压缩、碱洗、干燥等工序之后在3.6MPa(36atm)左右首先进入脱乙烷塔。脱乙烷塔塔底出来的是C3以上的重组分，进入脱丙烷塔。脱乙烷塔塔顶出来的是C2以上的轻组分，这股物流先送去加氢，然后再进入脱甲烷塔。脱甲烷塔塔顶出来的甲烷、氢气在冷箱中进行分离；脱甲烷塔塔底出来的C2馏分，则在乙烯塔中分离成乙烯和乙烷。脱乙烷塔的塔底液体依次进入脱丙烷塔、脱丁烷塔、丙烯塔等，分离成丙烯、丙烷、C4馏分和C5以上馏分。前脱乙烷分离流程的特点：由于脱乙烷塔的操作压力比较高这样势必造成塔底温度升高，结果可使塔底温度高达80~100C以上，在这样高的温度下，不饱和重质烃及丁二第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页烯等，容易聚合结焦，这样就影响了操作的连续性。重组份含量越多，这种方法的缺点就越突出。(3)前脱丙烷分离流程：是以丙烷和丁烯为分离界限，轻组分例如氢气、甲烷、乙烯乙烷、丙烯、丙烷等，和重组份例如丁烯丁二烯、丁烷和C5以上组分等在第一个精馏塔内首先分开的分离流程。前脱丙烷分离流程示意图见图1-36。裂解气经过三段压到0.96MPa(约为9.6atm)，经碱洗、干燥等工序之后，冷却到-15摄氏度，进入脱丙烷塔，C4以上馏分从脱丙烷塔塔底分出，然后进入脱丁烷塔分离成C4馏分和C5以上馏分。脱丙烷塔塔顶出来的C3以下轻组分，进入压缩机四段，压缩升压到3.7MPa(36.6atm)，进入加氢脱炔反应器，然后送往冷箱。在冷箱中分离出富氢气体其余馏分进入脱甲烷塔，甲烷馏分从脱甲烷塔的塔顶蒸出来，脱甲烷塔的塔底液体送到脱乙烷塔。在脱乙烷塔C2馏分和C3馏第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤...
