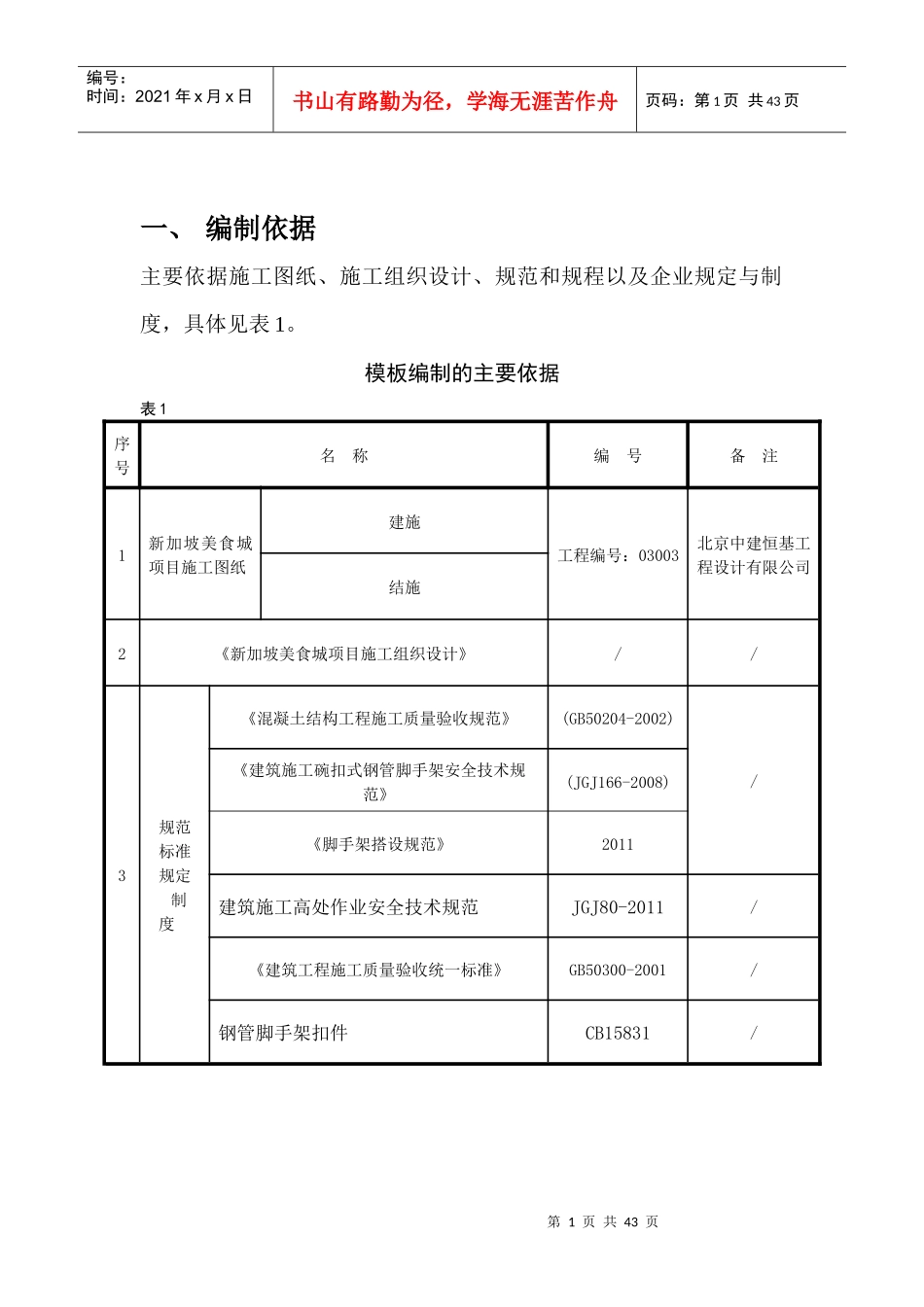

天津生态城新加坡美食城项目模板工程施工方案1第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页一、编制依据主要依据施工图纸、施工组织设计、规范和规程以及企业规定与制度，具体见表1。模板编制的主要依据表1序号名称编号备注1新加坡美食城项目施工图纸建施工程编号：03003北京中建恒基工程设计有限公司结施2《新加坡美食城项目施工组织设计》//3规范标准规定制度、《混凝土结构工程施工质量验收规范》(GB50204-2002)/《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)《脚手架搭设规范》2011建筑施工高处作业安全技术规范JGJ80-2011/《建筑工程施工质量验收统一标准》GB50300-2001/钢管脚手架扣件CB15831/第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页二、工程概况中新天津生态城新加坡美食城项目位于中新天津生态城南部片区，南侧为中天大道，西侧为和风路，北侧和东侧分别为幼儿园和居住区。地下一层车库，地上三层局部四层，总建筑面积为23895m2，其中地下7785m2，地上16110m2，建筑基底面积5509m2，地下一层层高为5.1m,地上一层层高5.1m,地上2层层高5.1m,地上三层层高为4m,地上四层层高为4m,总建筑高度23.9米，结构体系为钢筋混凝土框架结构。1、现场情况：由于现场场地拥挤，梁板模板均采用定型木模板，墙、板模板采用木模板拼装，故在施工现场北侧设置模板加工厂与木料临时堆场。分为四个流水段施工如下图所示第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2、管理方面难点本工程平面结构复杂，故对工人的素质要求高，同时由于梁钢筋节点复杂，水电风安装预埋等工种交叉作业，增加了模板工程的管理难度。3、技术方面难点本工程面积大，平面结构复杂，梁、柱、墙、板的断面均较大，后浇带施工模板安装，质量要求高；同时与钢筋、水电设备安装立体交叉作业、工期紧，质量要求高；剪力墙大模、柱模板断面大、穿腹拉杆螺栓应用多，因而模板技术含量高，因此在模板技术方面也提出了更高的要求，同时增加了在模板安装技术方面的难度。三、施工准备3.1技术准备3.1.1熟悉审查图纸、学习有关规程、规范、企业规定制度。项经部技术负责人组织项目经理部施工、生产人员熟悉图纸，认真学习掌握施工图纸的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商解决，取得一致意见后，办理图纸会审纪要，作为施工图的变更依据和施工依据。熟悉各部位截面尺寸、标高、制定模板初步设计方案，同时组织相关人员学习规范、规程与企业规定制度。从而提高管理人员的管理水平和岗位技能水平，第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页保证模板工程的施工质量与进度，防止返工、误工引起的不必要损失。3.1.2新技术、新工艺、新材料的应用①后浇带模板独立支撑系统②止水螺栓、穿腹螺栓的应用③脱模剂、隔离剂的应用3.2机具准备主要施工及工具准备详见下表。机具及工具准备一览表名称规格功率数量锤子重量0.25、0.5Kg/500个单头扳手开口宽(mm)：17～19、22～24/100把圆盘锯MJ-1063KW2台平刨MB-5033KW2台手电钻Cn-301100w8把台钻VV508S520W2台手提电锯M-651A1.05KW4台手提电刨1200w0.45KW4台压刨MB10657.5KW2台活动扳手最大开口宽65mm/10把手电钻钻头直径12～20mm/12个第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页空压机1立方5300w2台砂轮切割机配套2200w2台水准仪S3/1台垂铅仪J3/1台水平尺长450、500、550mm/2把钢卷尺50m、30m、5m/2把直尺2～3m/12把工程检测尺2m/2把3.3材料准备模板材料施工计划表序号名称规格单位数量1胶合板板18×915×1830片160002方木100×100(4m)m240004顶托650*32个200005钢管￠48吨8506止水螺栓/个20007穿腹螺栓/个2000根据GB50204—2002对模板及支架的选材要求，模板及其支架需满足足够的承载能力、刚度和稳定性等要求。本工程模板...
