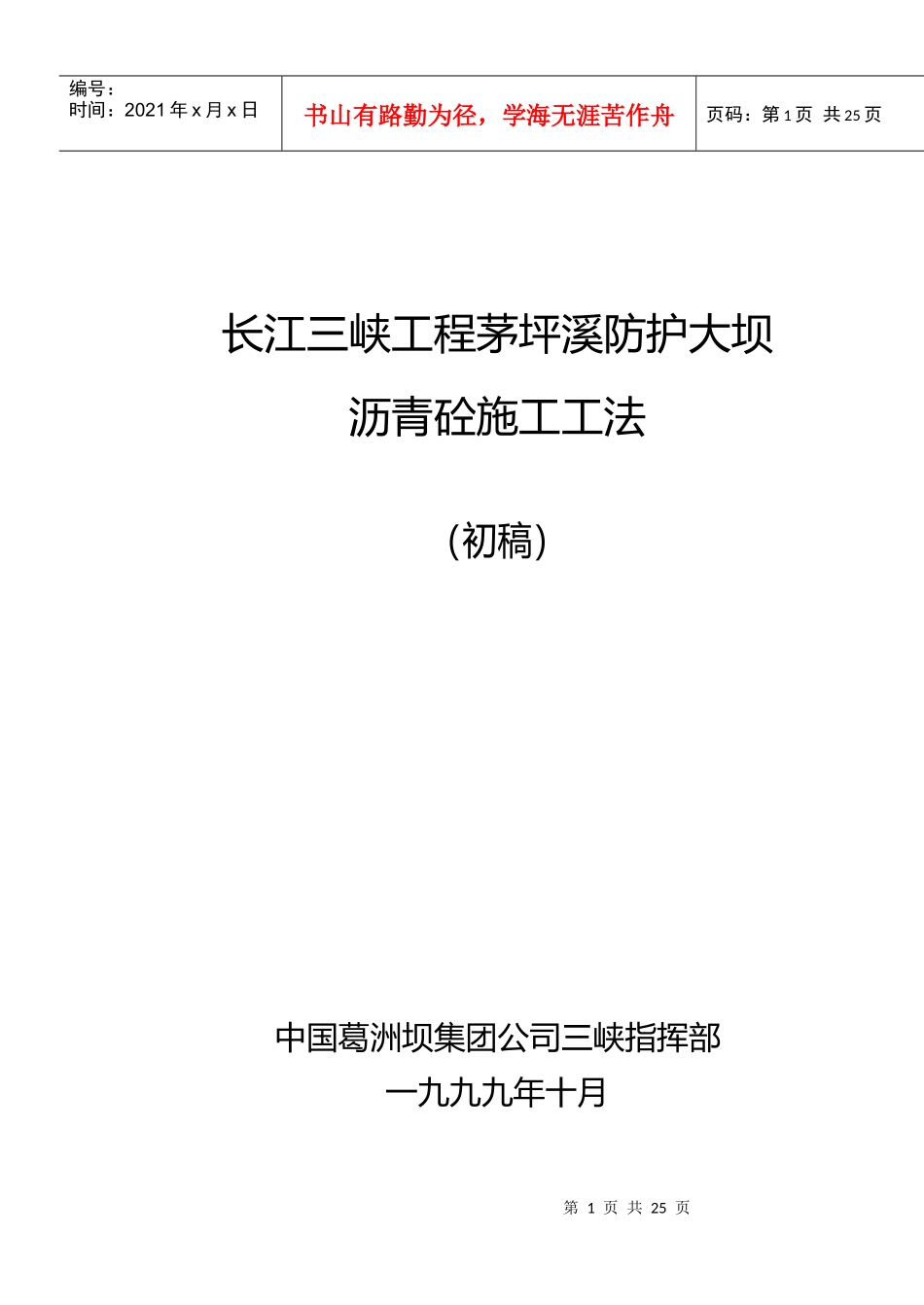

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页长江三峡工程茅坪溪防护大坝沥青砼施工工法（初稿）中国葛洲坝集团公司三峡指挥部一九九九年十月第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页批准：审定：审查：校核：申安平、洪佳礼统稿：申安平编写：申安平、徐炳生、田先忠第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页《长江三峡工程茅坪溪防护大坝沥青砼施工工法》前言（初稿）茅坪溪土石坝是三峡工程的重要组成部分，与三峡工程枢纽同等属I等I级永久建筑物；茅坪溪土石坝与三峡大坝共同拦蓄三峡库水。茅坪溪土石坝最大坝高104m，坝顶长度1840m挡水水头80m，大坝正常蓄水位175.0m，校核洪水位180.4m；茅坪溪防护大坝的兴建是为了缓解秭归移民安置的压力，有效保护茅坪溪流域的平坝良田，并使之成为三峡坝区的蔬菜和付食品供应基地。茅坪溪土石坝采用沥青砼心墙防渗，最大墙体高度94m，墙顶轴线880m，铺筑沥青砼约5万m3；第I标段140m以下，沥青砼心墙工程量20200m3；沥青砼心墙采用碾压式施工。三峡茅坪溪土石坝坝高104m采用碾压式沥青砼心墙施工，在我国国内应用尚属首次，其中拌和楼、摊铺机、试验设备都是购置的专用设备。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页沥青砼心墙施工水平分层铺筑碾压，工艺简单，沥青砼易于压实，心墙与坝体同时上升，并可随着三峡主体工程施工总进度安排按期蓄水。第一章沥青砼原材料茅坪溪土石坝沥青砼心墙施工的原材料主要由沥青、粗细骨料、矿粉组成；沥青为克拉玛依石油化工厂生产的优质翼龙牌水工沥青，骨料由王家坪石灰，石料场供应的洁净直径小于20cm的块石破碎加工而成。细骨料按沥青砼的配合比要求，人工砂为70%，天然河砂为30%，掺天然砂的是为了改善沥青砼的和易性，易于碾实。矿粉为骨料加工的人工砂细磨，（通过柱磨机）分选得来。1.1沥青1.1.1茅坪溪土石坝沥青砼心墙施工作用沥青必须是经设计、监理、业主批准的克拉玛依石油化工厂生产的水工沥青。1.1.2沥青质量技术要求必须满足设计、监理提出的指标要求，具体要求见表1。沥青质量要求表表1第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页项目指标标准针入度（25C、1/10mm）60~80GB/T4509软化点（环球法、C）47~54GB/T4507延度（15C、cm）>150GB/T4510密度（g/cm3）~1脆点（C）<-10含蜡量（%）<3含水量（%）<0.2溶解度（%）>99.0闪点（C）>230薄膜烘箱法试验重量损失（%）<0.8针入度比（%）>65延度（15C、cm）>60脆点（C）<-8软化点升高（C）<51.1.3沥青的采购由指挥部物资部在监理、业主代表的参与第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页下进行，每年采购一次，采购沥青必须是桶装，每批沥青必须有厂家出厂产品合格证，同时必须得到监理工程师的同意签证才能发货。1.1.4运输和贮存，沥青运输从炼油厂到茅坪溪沥青砼拌和楼由物资部负责，保证运输途中不破损不污染，沥青运到沥青砼拌和楼交六公司三峡建设公司清点计量、贮存。1.1.5保管与使用茅坪溪土石坝沥青砼心墙所用沥青属专项沥青、到场沥青由六公司负责保管、用于沥青砼心墙施工，未经指挥部批准不准挪做他用。1.2矿料1.2.1粗骨料按标书要求采用王家坪的石灰岩进行破碎加工，要求进场石灰岩块石直径小于20cm，洁净无泥、无污染，进场块石堆入防雨棚。骨料生产采用，粗碎选用PF-A1010型反击式破碎机，细碎（二次破碎）用PL-1000Ⅱ型复合立式冲击破碎机。粗骨料粒径分为20~10mm、10~5mm、5~2.5mm级配要求连续。粗骨料（2.5~20mm）技术要求表2第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页项目指标密度（比重g/cm3）>2.6吸水率（%）<2.5针片状颗粒含量（%）<10耐久性（5次硫酸钠溶液循环重量损失%）<12与沥青粘附力>4级含泥量<0.3级...
