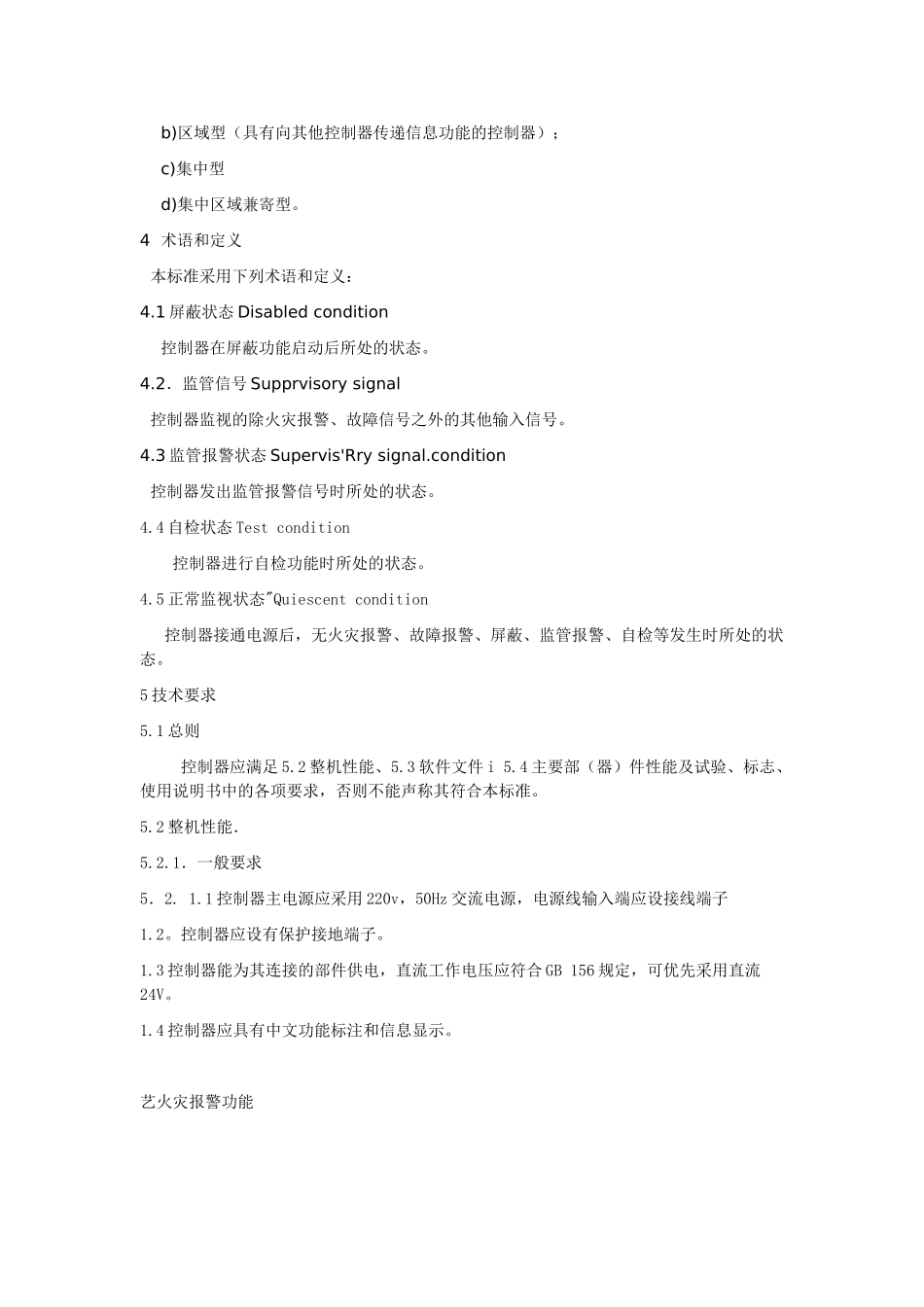

GB4717-2005火灾报警控制器1范围本标准规定了火灾报警控制器（以下简称控制器）的分类、术语和定义、技术要求、试验、检验规则、标志和使用说明书。本标准适用于一般工业与民用建筑中安装使用的控制器，其它环境中安装的具有特殊能性的控制器，除特殊要求应由有关标准另行规定外，亦应执行本标准。2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB156-1993标准电压GB12978消防电子产品检验规则GB969.1工业产品使用说明书总则GB16'938消防电子产品环境试验方法及严酷等级GB16806消防联动控制设备通用技术条件GB4706.1-1998家用和类似用途用电器的安全第一部分：通用要求(EqvIEC335--I:1991)GB/T17626.2--1998．电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:1995)GB/T'17626.3--1998电磁兼容试验和测量技术，射频电磁场辐射抗扰度试验(idtIEC61000-4-3：1995)GB/T17626.4--1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idiIEC61000:4-4:1995)GB/T17626.5--1999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验(idtIEC6.1000~4-5：1995.)GB/T17626.6--1998电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(idtIEC61000-4-6：1996)3分类控制器按应用方式分为：a)独立型（不具有向其他控制器传递信息功能的控制器）；b)区域型（具有向其他控制器传递信息功能的控制器）；c)集中型d)集中区域兼寄型。4术语和定义本标准采用下列术语和定义：4.1屏蔽状态Disabledcondition控制器在屏蔽功能启动后所处的状态。4.2．监管信号Supprvisorysignal控制器监视的除火灾报警、故障信号之外的其他输入信号。4.3监管报警状态Supervis'Rrysignal.condition控制器发出监管报警信号时所处的状态。4.4自检状态Testcondition控制器进行自检功能时所处的状态。4.5正常监视状态"Quiescentcondition控制器接通电源后，无火灾报警、故障报警、屏蔽、监管报警、自检等发生时所处的状态。5技术要求5.1总则控制器应满足5.2整机性能、5.3软件文件i5.4主要部（器）件性能及试验、标志、使用说明书中的各项要求，否则不能声称其符合本标准。5.2整机性能．5.2.1．一般要求5．2.1.1控制器主电源应采用220v，50Hz交流电源，电源线输入端应设接线端子1.2。控制器应设有保护接地端子。1.3控制器能为其连接的部件供电，直流工作电压应符合GB156规定，可优先采用直流24V。1.4控制器应具有中文功能标注和信息显示。艺火灾报警功能5.2.2.1控制器应能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、．光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位5.2.2.2当有火灾探测器火灾报警信号输入时，控制器应在lOs内发出火灾报警声、光信号。对来自火灾探测器的火灾报警信号可设置报警延时，其最大延时不应超过imin，延时期间应有延时光指示，延时设置信息应能通过本机操作。5.2.2.3当有手动火灾报警按钮报警信号输入时，控制器应在lOs内发出火灾报警声、光信号，并明确指示该报警是手动火灾报警按钮报警。5.2.2.4控制器应有专用火警总指示灯（器）。控制器处于火灾报警状态时，火警总指示灯（器）应点亮。5.2.2．5火灾警报信号应能手动消除，当再有火灾报警信号输入时，应能再次启动。5.2．2.6控制器采用字母（符）-数字显示时，还应满足下述要求：5.2．2．6.1应能显示当前火灾报警部位的总数。5.2.2.6.2应能采用下述方法之一显示最先火灾报警部位：a)用专用显示器持续显示；b)’如赤设专用显示器，应在共用显示器的顶部持续显示。5.2.2.6.2后续火灾报警部位应按报警时间顺序连续显示。当显示区域不足以显示全部火灾报警部位时，应按顺序循环显示；同时应设手动查询按钮（键），每手动查询一次，只能查询一个火灾报警部位及相关信息。5.2.2.7控制器需要接收来自同一探测器（区）两个或两个以上火灾...
