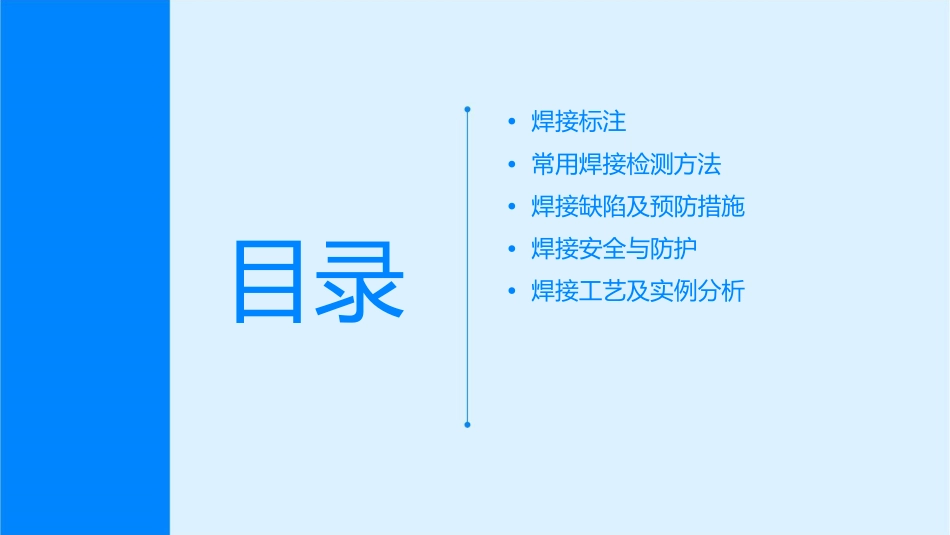

焊接标注及常用检测分解课件•焊接标注•常用焊接检测方法•焊接缺陷及预防措施•焊接安全与防护•焊接工艺及实例分析目录01CATALOGUE焊接标注焊接标注的基本概念010203焊接标注的定义焊接标注的作用焊接标注的种类焊接标注是指在焊接过程中，为了方便工人进行焊接操作，在焊接位置附近所作的标记。方便工人进行焊接操作，避免焊错位置，提高焊接质量和效率。根据标注内容的不同，焊接标注可以分为焊缝符号标注、焊接参数标注、焊接方法标注等。焊接标注的符号与含义焊缝符号焊接参数符号焊接方法符号如角焊缝、对接焊缝、塞焊缝等，用于表示焊缝的形式和种类。如电流、电压、焊丝直径等，用于表示焊接时的工艺参数。如手工电弧焊、气体保护焊、埋弧焊等，用于表示焊接方法的选择。焊接标注的正确使用根据图纸要求进行标注在进行焊接标注时，应根据图纸中所给的焊接要求进行标注，确保工人能够正确理解标注含义并进行焊接操作。遵循标准规范在进行焊接标注时，应遵循相关的国家或行业标准规范，确保标注的标准化和规范化。标注清晰明了在进行焊接标注时，应选用简洁明了、易于理解的字体和符号进行标注，避免使用过于复杂的符号和标记方式。02CATALOGUE常用焊接检测方法外观检测镜像检测通过反射镜将工件表面放大，以便更清晰地观察表面缺陷。目视检测通过肉眼观察工件表面是否存在缺陷，如裂纹、气孔、未熔合等。远距离检测使用望远镜或摄像机对工件进行远距离观察，适用于大型工件的外观检测。无损检测射线检测超声波检测磁粉检测通过射线穿透工件，检测内部缺陷，如裂纹、气孔、未熔合等。利用超声波在工件中的反射和传播特性，检测内部缺陷，如裂纹、气孔、未熔合等。通过磁粉吸附工件表面缺陷，如裂纹、气孔、未熔合等。力学性能检测01020304拉伸试验弯曲试验冲击试验硬度试验通过拉伸工件，检测其强度和塑性等力学性能指标。通过弯曲工件，检测其塑性和韧性等力学性能指标。通过冲击工件，检测其韧性等力学性能指标。通过测量工件表面硬度，评估其力学性能指标。03CATALOGUE焊接缺陷及预防措施气孔的产生及预防措施气孔的产生：气孔是由于焊接过程中熔池中的气体没有完全逸出，在焊缝中形成的空穴。3.焊前预热：对于易产生气孔的材质，气孔的预防措施焊前进行预热处理，降低产生气孔的风险。2.选择合适的焊接工艺：采用合适的焊接电流、电压和焊接速度，避免产生气孔。1.清理焊缝：焊前清理焊缝，去除铁锈、油污等杂质。裂纹的产生及预防措施裂纹的预防措施2.预热和保温处理：对于易产生裂纹的材料，焊前进行预热处理，焊接后进行保温处理，降低产生裂纹的风险。裂纹的产生：裂纹是由于焊接过1.采用低氢型焊条：选择低氢型3.采用合理的焊接顺序：采用合理的焊接顺序，减少焊接变形和残余应力，降低产生裂纹的风险。程中热应力、材料缺陷等因素导致的焊缝开裂。焊条，减少焊缝中氢的含量，降低产生裂纹的风险。未焊透与未熔合的产生及预防措施0102030405未焊透与未熔合的产生：未焊透与未熔合的预防1.调整焊接参数：调整焊接电流、电压和焊接速度等参数，确保熔池能够完全覆盖焊接接头或母材熔化充足。2.清理焊缝：焊前清理焊缝，去除铁锈、油污等杂质，确保焊接接头的良好接触。3.选择合适的焊接工艺：采用合适的焊接工艺，确保接头能够充分熔合。未焊透和未熔合是由于焊接过程中熔池没有完全覆盖焊接接头或母材熔化不足导致的。措施04CATALOGUE焊接安全与防护焊接操作安全规定焊接操作前检查在进行焊接操作前，应对焊接现场进行全面检查，确保没有安全隐患。操作区域设定焊接操作区域应设定在通风良好、没有易燃物品的地方。安全距离设定焊接操作时，焊工与周围人员应保持安全距离，防止烫伤、电击等事故发生。焊接防护措施防护眼镜防护服焊工在进行焊接操作时，必须佩戴防护眼镜，防止飞溅物伤害眼睛。焊工应穿着符合规范的防护服，以防止焊接时产生的飞溅物和高温烫伤。手套鞋帽焊工应佩戴干燥、无破损的手套，以防止烫伤。焊工应佩戴安全帽和防护鞋，以防止头部和脚部受伤。焊接事故处理及急救措施烫伤急救1如果发生烫伤，应立即用冷水冲洗，并送往医院治疗。电击急救如...
