小信号放大器小信号放大器汇总课件VIP免费

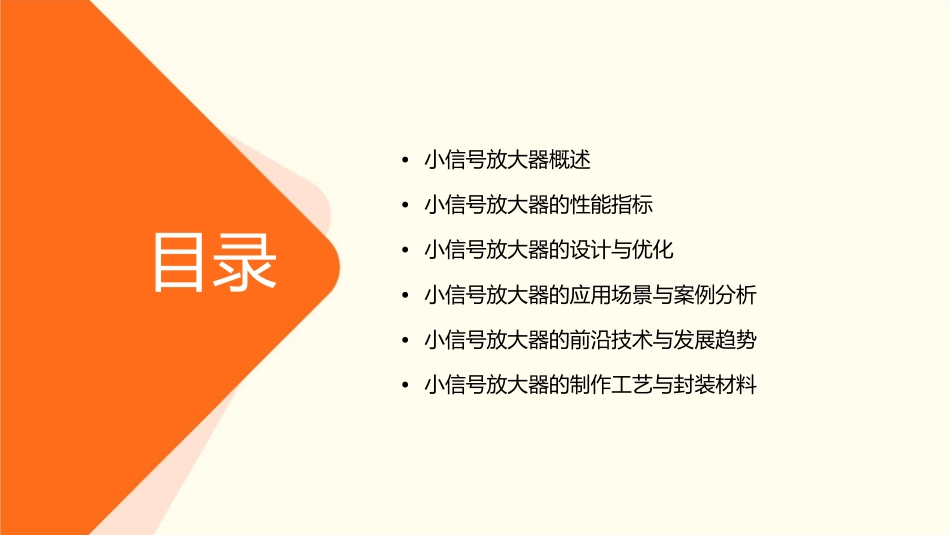

•小信号放大器概述•小信号放大器的性能指标目录•小信号放大器的设计与优化•小信号放大器的应用场景与案例分析•小信号放大器的前沿技术与发展趋势•小信号放大器的制作工艺与封装材料01小信号放大器概述定义与作用定义小信号放大器是一种用于放大微弱信号的电子器件，它能够将输入的微弱信号进行放大，使其达到足够的强度，以便进行后续的信号处理或应用。作用小信号放大器在各种电子系统中都有广泛的应用，如通信、音频、视频、雷达、医疗等领域。它能够提高信噪比，增加信号的动态范围，提高系统的性能和稳定性。类型与特点类型小信号放大器有多种类型，如电压放大器、电流放大器、跨导放大器等。根据应用需求的不同，可以选择不同类型的放大器。特点小信号放大器通常具有高灵敏度、低噪声、宽频带、高线性度等特点。它还需要具备一定的阻抗匹配和抗干扰能力，以确保系统的稳定性和性能。发展历程与趋势发展历程小信号放大器的发展历程与电子技术的发展密切相关。随着半导体技术和微电子技术的不断发展，小信号放大器的性能和集成度也不断提高。趋势未来，小信号放大器将朝着更高性能、更小体积、更低功耗的方向发展。随着人工智能、物联网等新兴技术的不断发展，小信号放大器的应用领域也将更加广泛。同时，新材料和新工艺也将被应用于小信号放大器的设计和制造中，以提高其性能和集成度。02小信号放大器的性能指标频率响应带宽相位失真放大器能够处理的频率范围，通常用Hz或MHz表示。由于频率响应的变化引起的输出信号失真。频率稳定性放大器在宽温度和时间范围内保持稳定的能力。增益与噪声系数010203增益噪声系数信噪比放大器输出的信号幅度与输入信号幅度的比值。表示放大器对噪声的放大程度，通常用dB表示。输出信号与噪声的比值，通常用dB表示。线性范围与失真度动态范围线性范围失真度非线性失真放大器在不失真情况下放大器输出信号与输入由于放大器进入非线性放大器能够处理的信号可以处理的信号范围。信号相比的失真程度。区域引起的输出信号失真。的最大和最小幅度。输入输出阻抗与匹配输入阻抗输出阻抗阻抗匹配放大器输入端的电阻抗，通常用Ω表示。放大器输出端的电阻抗，通常用Ω表示。输入和输出阻抗与连接设备的阻抗相匹配，以获得最佳性能。03小信号放大器的设计与优化电路拓扑结构选择直接耦合放大器反馈放大器互补对称放大器适用于对增益和稳定性要求较高的应用场景。具有较好的频率响应和稳定性，适用于宽频带和高增益的应用。具有较低的失真和较高的效率，适用于音频放大和电源电路。元器件选择与匹配跨导和增益根据设计要求，选择具有适当跨导和增益的器件，以确保放大器的性能。输入和输出阻抗选择具有适当输入和输出阻抗的器件，以实现最佳信号传输效果。偏置和稳定性考虑偏置电压和稳定性因素，以确保放大器的可靠性和稳定性。电路调试与优化静态工作点调试通过调整偏置电压或电流，使放大器工作在最佳状态。动态性能调试通过调整反馈系数、负载阻抗等参数，优化放大器的频率响应和增益。失真性能调试通过调整输入和输出阻抗、负载阻抗等参数，降低放大器的非线性失真。版图布局与电磁兼容性考虑版图布局合理安排元器件位置，减小信号传输延迟和干扰。电磁兼容性采用适当的屏蔽、滤波和接地措施，降低电磁干扰对放大器性能的影响。04小信号放大器的应用场景与案例分析无线通信领域应用总结词小信号放大器在无线通信领域应用广泛，涉及基站、手机、无线网卡等设备。详细描述在无线通信领域中，小信号放大器被广泛应用于基站、手机、无线网卡等设备中，用于放大微弱的无线信号，提高通信质量和稳定性。音频信号处理应用总结词小信号放大器在音频信号处理领域应用广泛，涉及音响、耳机等设备。详细描述在音频信号处理领域中，小信号放大器被广泛应用于音响、耳机等设备中，用于放大音频信号，提高音质和音量。图像信号处理应用总结词小信号放大器在图像信号处理领域应用广泛，涉及摄像头、图像传感器等设备。详细描述在图像信号处理领域中，小信号放大器被广泛应用于摄像头、图像传感器等设备中，用于放大图像信号，提高图像质量和清晰度。其他领域应...
