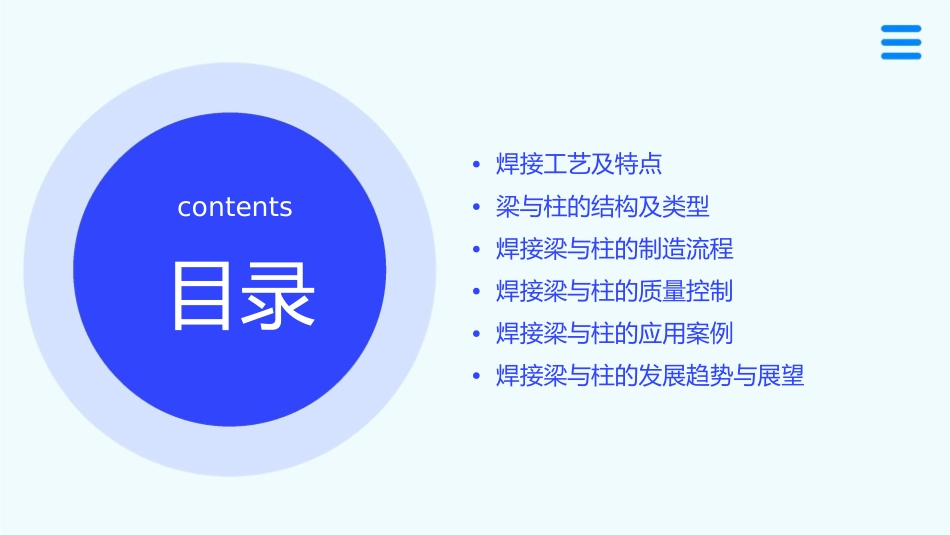

•焊接工艺及特点contents•梁与柱的结构及类型•焊接梁与柱的制造流程•焊接梁与柱的质量控制•焊接梁与柱的应用案例•焊接梁与柱的发展趋势与展望目录焊接工艺及特点焊接工艺简介定义分类发展历程焊接是一种通过加热、加压或两者并用，并且用或不用填充材料，使两个分离的焊件达到原子间结合而形成永久性连接的一种加工方法。常见的焊接方法有电弧焊、气焊、电阻焊等。焊接技术的发展历史悠久，从最早的锻焊、铸焊发展到现在的高能束焊、电子束焊等。焊接工艺特点缺点同时，焊接工艺也存在一些缺点，如易产生焊接变形、残余应力、裂纹等缺陷，对焊工技能要求高等。优点焊接工艺具有生产效率高、成本低、适应性强、易于实现自动化等优点。焊接质量影响因素影响焊接质量的因素很多，包括母材的化学成分、物理性能、焊接材料的选用、焊接工艺的制定和实施等。焊接工艺应用建筑行业汽车行业在建筑行业中，焊接工艺被广泛应用于钢结构的制造和安装，如桥梁、高层建筑、厂房等。在汽车制造中，焊接工艺主要用于车身的拼接和零部件的连接，如点焊、凸焊等。石油化工电力行业在石油化工行业中，焊接工艺主要用于管道、储罐等设备的制造和维修，要求具有较高的密封性和耐腐蚀性。在电力行业中，焊接工艺主要用于锅炉、压力容器等设备的制造和检修，要求具有较高的强度和耐高温性能。梁与柱的结构及类型梁的结构及类型主梁次梁承受主要荷载，传递荷载至柱或支撑结构，通常为水平放置。分担主梁荷载，传递荷载至主梁或其他支撑结构，与主梁垂直相交。悬臂梁箱形梁一端固定，另一端自由，用于支撑悬挑结构或设备。具有箱形截面，抗弯、抗扭性能好，适用于大跨度、重荷载的结构。柱的结构及类型实心柱：具有实心截面，承载能力高，适用于多层建筑或重载结构。空心柱：具有空心截面，减轻自重，节省材料，适用于多层建筑或桥梁结构。格构柱：由角钢、钢管等组装而成，抗弯、抗扭性能好，适用于大跨度、高层建筑。柱的截面形状多样，如矩形、圆形、多边形等，根据实际需要选择。梁与柱的连接方式刚性连接梁与柱之间通过焊接、螺栓等方式刚性连接，传递荷载能力强，适用于承受较大荷载的结构。铰接连接梁与柱之间通过铰接连接，允许产生相对转动，传递荷载能力较弱，适用于承受较小荷载的结构或需要释放温度应力的结构。焊接梁与柱的制造流程制造前的准备工作010203材料准备设备检查技术交底根据设计要求准备相应规格和质量的钢材、焊材和紧固件等。检查焊接设备、切割设备、起重设备和检测设备等是否完好，符合安全操作规程。对参与制造的人员进行技术交底，明确制造流程、工艺要求和安全注意事项等。焊接工艺的制定与实施制定焊接工艺根据设计要求、材料特性和制造工艺等制定焊接工艺，包括焊接方法、焊接材料、焊接参数和焊接顺序等。实施焊接工艺按照制定的焊接工艺进行焊接操作，确保焊接质量符合要求。焊后处理对焊接完成的构件进行焊后处理，包括清理焊缝、去除应力、防锈处理等。质量检测与验收标准质量检测对制造过程中的关键工序和成品进行质量检测，包括外观检查、尺寸检测、无损检测和力学性能检测等。验收标准制定焊接梁与柱的验收标准，包括焊缝质量、尺寸偏差、外观质量和力学性能等指标。质量证明文件提供质量证明文件，包括检测报告、合格证和质保书等。焊接梁与柱的质量控制焊接质量的评定标准外观质量无损检测焊缝成型良好，无裂纹、未熔合、夹渣等缺陷。采用超声、射线等无损检测方法对焊缝进行质量检测，确保内部质量合格。尺寸精度力学性能焊缝尺寸符合要求，无过大或过小现象。对焊接接头进行拉伸、弯曲、冲击等力学性能试验，确保其满足设计要求。常见质量问题及处理方法焊缝裂纹产生原因包括焊接材料选用不当、焊接工艺参数不合适等。处理方法为优化焊接工艺参数、选用合适的焊接材料，必要时进行预热和后热处理。未熔合和夹渣产生原因包括焊接电流过小、焊接速度过快等。处理方法为提高焊接电流、减慢焊接速度，同时加强清渣操作。焊缝尺寸不合格产生原因包括焊工操作不熟练、焊接工艺参数不合适等。处理方法为加强焊工培训、优化焊接工艺参数，确保焊缝尺寸符合要求。...
