材料分析方法7课件VIP免费

材料分析方法7课件_第1页
1/34

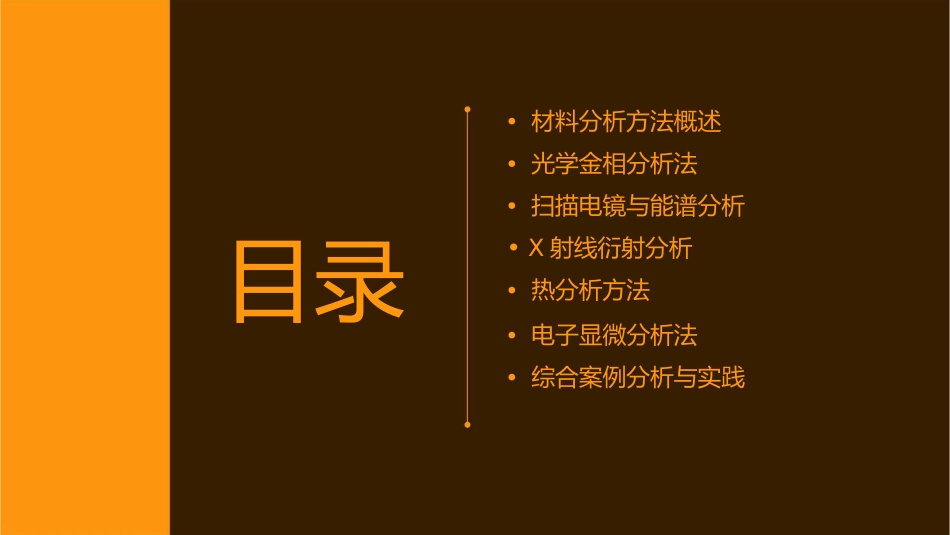

材料分析方法7课件_第2页
2/34
材料分析方法7课件_第3页
3/34
•材料分析方法概述•光学金相分析法•扫描电镜与能谱分析•X射线衍射分析•热分析方法目录•电子显微分析法•综合案例分析与实践01方法定义与分类定义分类方法选择与应用选择依据应用案例方法发展趋势02光学金相分析法原理利用光学显微镜观察材料显微组织基于光的波动与干涉原理0102分辨率与放大倍数的关系03光学显微镜的构造与使用构造使用步骤维护与保养光学显微镜主要由光源、聚光镜、物镜、目镜、载物台等部分组成。其中,物镜和目镜是实现显微观察的关键部件。使用光学显微镜进行观察时,首先需将待观察试样放置在载物台上,并通过调节焦距、光源亮度等参数,使试样清晰成像在目镜中。为保证显微镜的长期使用,需定期对其进行清洁、润滑等维护保养工作。同时,应避免在强光、潮湿等恶劣环境下使用显微镜。金相试样的制备试样选取研磨与抛光蚀刻处理试样保存03扫描电镜工作原理电子枪发射电子束扫描线圈控制电子束扫描电镜通过电子枪发射高能电子束,经过聚光镜聚焦成极细的电子束照射到样品上。扫描线圈控制电子束在样品表面进行光栅式扫描,实现样品表面的逐点扫描。样品信号检测图像重建当电子束与样品相互作用时,会产生多种信号(如二次电子、背散射电子等),这些信号被相应的探测器接收并转换为电信号。通过计算机对接收到的电信号进行处理,重建样品表面的图像。能谱分析原理与技术X射线产生能谱探测器元素识别与定量扫描电镜与能谱分析的应用材料微观结构观察元素分布与定量分析纳米材料研究故障分析与鉴定04X射线衍射基本原理布拉格方程衍射现象晶胞与晶格X射线衍射实验方法010203样品制备仪器操作数据收集X射线衍射分析应用物相分析晶体结构解析应力分析薄膜厚度与表面粗糙度测量05热分析基本原理热分析定义热分析原理热分析曲线差热分析与热重分析差热分析(DTA)通过测量样品与参比物之间的温度差与时间或温度的关系,研究物质的相变、分解等热反应。DTA曲线上的峰谷变化对应着物质的吸热或放热过程。热重分析(TGA)在程序控制温度下,测量物质的质量变化与时间或温度的关系。TGA可用于研究物质的脱水、氧化、还原等反应,以及材料的热稳定性。热分析方法的应用与发展趋势热分析方法的应用与发展趋势发展趋势•高温、高压、高真空等极端条件下的热分析研究;•微量、痕量样品的热分析研究;热分析方法的应用与发展趋势•原位、在线、实时检测技术与热分析的联用;•热分析方法与其他分析技术•智能化、自动化、高通量化热分析仪器的发展与应用。(如光谱、波谱、电镜等)的联用,实现多维、多尺度表征;06透射电子显微镜(TEM)原理与应用原理透射电子显微镜(TEM)利用高能电子束透过样品,通过电磁透镜对透过样品的电子进行成像。其分辨率可达原子级别,能够直接观察材料的微观结构。应用TEM在材料科学、生物学、医学等领域有着广泛的应用。可以用于研究材料的晶体结构、缺陷、界面等,以及纳米材料的形貌、尺寸和分布等。扫描电子显微镜(SEM)原理与应用原理应用扫描电子显微镜(SEM)利用高能电子束扫描样品表面,通过检测样品发射的SEM在材料、生物、医学、环境等领域有着广泛的应用。可以用于研究材料的表面形貌、粗糙度、微观结构等,以及纳米材料的颗粒形状、尺寸和分布等。同时,结合能量色散X射线谱(EDS)等技术,还可以对样品进行元素分析和化学成分mapping。VS次级电子、反射电子等信号获取表面形貌信息。其分辨率可达纳米级别,能够观察样品的微观形貌和组成。电子显微分析技术的发展趋势高时空分辨多模态成像原位分析数据分析与人工智能随着技术的进步,电子显微分析方法的时空分辨率将不断提高,能够更深入地揭示材料的微观结构和动态过程。将多种成像技术(如TEM、SEM、AFM等)相结合,实现多模态成像,以更全面地了解样品的形貌、结构和性质。发展原位电子显微分析技术,实现在反应环境下直接观察材料的结构演变和性能变化,为材料设计和应用提供更准确的信息。结合大数据分析和人工智能技术,对电子显微图像进行自动处理和分析,提高数据处理效率和准确性。07案例一光学显微镜观察显微硬度测试案例讨论案例二扫描电镜观察能谱分析案例讨论...
