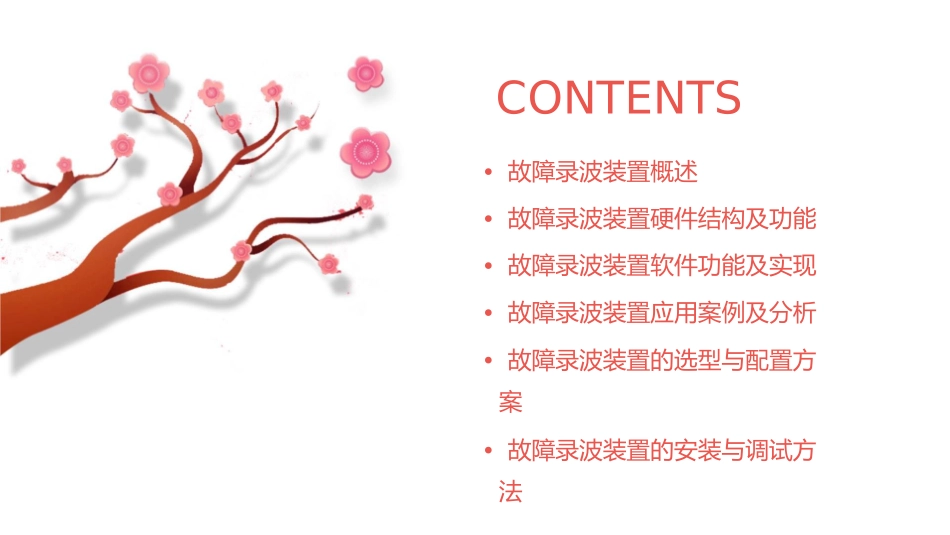

故障录波装置课件CONTENTS•故障录波装置概述•故障录波装置硬件结构及功能•故障录波装置软件功能及实现•故障录波装置应用案例及分析•故障录波装置的选型与配置方案•故障录波装置的安装与调试方法01故障录波装置概述故障录波装置的作用和意义作用故障录波装置是一种用于电力系统监测和故障诊断的设备，能够记录系统故障时的电压、电流等信号，为后续的故障分析和诊断提供数据支持。意义通过对故障数据的记录和分析，可以帮助电力工作者及时发现系统中的潜在问题，提高电力系统的稳定性和可靠性，减少故障发生的概率。故障录波装置的基本原理工作原理故障录波装置通过接入电力系统的电压和电流互感器，实时监测系统中的电压和电流信号，当发生故障时，装置会自动记录故障前后的波形数据。记录内容故障录波装置记录的内容包括故障发生的时间、持续时间、故障类型、故障相别以及故障前后的电压和电流波形等。故障录波装置的发展历程数字化发展随着数字信号处理技术的发展，现代的故障录波装置逐渐采用数字化信号处理技术，具有更高的灵敏度和抗干扰能力。早期发展早期的故障录波装置主要依赖于模拟电路和磁带记录技术，存在灵敏度低、抗干扰能力差等问题。网络化发展近年来，随着网络通信技术的发展，网络化的故障录波装置也逐渐普及，可以实现远程监控和数据共享。02故障录波装置硬件结构及功能信号采集单元010203电压信号采集电流信号采集信号隔离用于采集电压信号，通过电压互感器将高电压信号转换为低电压信号，便于后续的信号处理。用于采集电流信号，通过电流互感器将大电流信号转换为小电流信号，便于后续的信号处理。将采集的信号与外部干扰源进行隔离，提高信号的抗干扰能力。信号处理单元信号放大对采集的信号进行放大处理，以满足后续信号分析处理的要求。滤波处理对信号进行滤波处理，去除噪声干扰，提高信号质量。A/D转换将模拟信号转换为数字信号，便于后续的数字信号处理。数据存储单元数据存储将处理后的数据存储在存储器中，以便后续的数据分析处理。数据备份为确保数据的可靠性，需要对数据进行备份，以防数据丢失。通信接口单元RS232接口通过RS232接口与上位机进行通信，将采集的数据传输给上位机进行处理。网络接口通过网络接口将数据传输到网络上，实现远程监控和管理。03故障录波装置软件功能及实现信号采集与处理算法信号采集支持多种通道配置，可同时采集电压、电流、电阻等信号类型；具备信号同步采集功能，保证数据准确性。数据处理对采集到的信号进行滤波、去噪、放大等处理，提高数据质量，便于分析。数据存储与查询算法数据存储数据查询支持多种存储方式，如本地存储、云存储等；具备数据压缩功能，节省存储空间。支持根据时间、通道等信息查询数据；提供数据导出功能，方便用户进行分析处理。VS远程通信与数据传输算法远程通信支持多种通信协议，如TCP/IP、UDP等；可实现远程控制与调试。数据传输支持实时数据传输，可将采集数据实时上传至监控中心或其他指定设备；支持历史数据传输，可将历史数据批量上传至指定设备。04故障录波装置应用案例及分析案例一：电力系统中故障录波装置的应用•总结词：电力系统中故障录波装置的应用具有重要性和必要性。案例一：电力系统中故障录波装置的应用•详细描述•电力系统中故障录波装置的应用背景：随着电力系统规模的不断扩大和电压等级的不断提高，电力系统的故障概率也在不断增加。为了更好地保障电力系统的稳定运行，需要采用故障录波装置对电力系统的故障进行监测和记录。•电力系统中故障录波装置的应用原理：故障录波装置通过采集电力系统的电压、电流等信号，记录电力系统发生故障时的波形，并通过分析这些波形，确定故障的性质和位置。•电力系统中故障录波装置的应用效果：采用故障录波装置可以有效地提高电力系统的稳定性和可靠性，同时也可以为电力系统的故障处理提供重要的依据。案例二：铁路系统中故障录波装置的应用•总结词：铁路系统中故障录波装置的应用具有重要性和现实意义。案例二：铁路系统中故障录波装置的应用•详细描述•铁路系统中故障录波装置的应用背景：随着铁路系统的发展和高...
