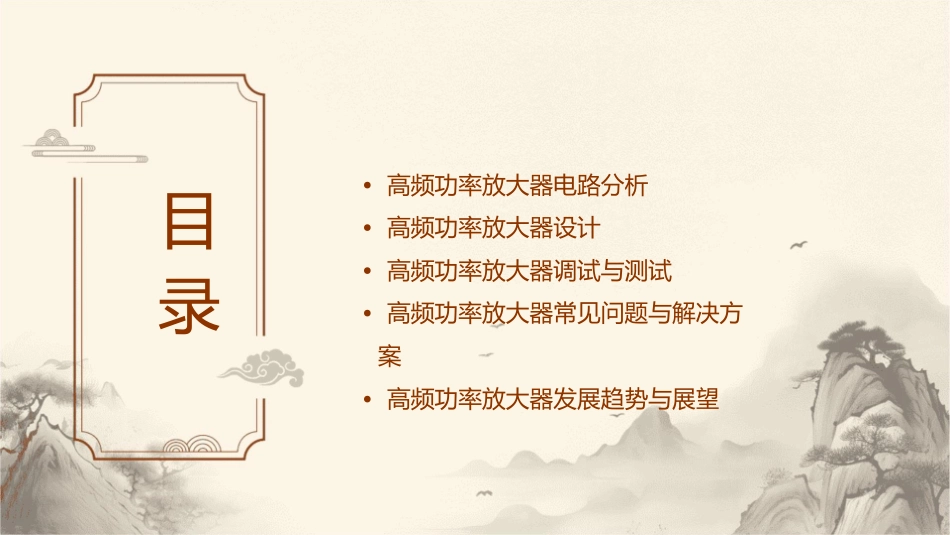

高频功率放大器要点•高频功率放大器电路分析•高频功率放大器设计目•高频功率放大器调试与测试•高频功率放大器常见问题与解决方案录•高频功率放大器发展趋势与展望01CATALOGUE高频功率放大器概述定义与工作原理定义高频功率放大器是一种电子设备，用于放大高频信号，使其具有足够的功率以驱动负载。工作原理高频功率放大器通过使用晶体管或电子管等器件，将输入信号进行放大，并输出具有一定功率的高频信号。分类与特点分类根据工作频率、用途和电路结构的不同，高频功率放大器可分为多种类型，如宽频带放大器、调谐放大器、脉冲放大器等。特点高频功率放大器具有高输出功率、高频率、高效率等特点，广泛应用于通信、雷达、电视广播等领域。应用领域通信电视广播高频功率放大器在通信领域中用于发射机末级，将信号放大至足够的功率，通过天线辐射出去，实现无线通信。在电视广播中，高频功率放大器用于发射机部分，将视频和音频信号放大并传输至天线，以供观众接收。雷达雷达系统中的发射机部分使用高频功率放大器来产生高能电磁波，用于探测目标并获取距离、速度等信息。02CATALOGUE高频功率放大器电路分析电路组成与元件01020304输入级驱动级输出级偏置电路输入信号首先通过输入级进行信号放大和调整，输入级通常由晶体管或场效应管组成。驱动级进一步放大输入信号，并将其传递给输出级。输出级是功率放大器的核心部分，负责将信号放大到所需的功率水平。为各级提供合适的工作点，确保放大器稳定工作。工作原理分析01020304在输出级中，信号被放大到所需的功率水平，并通过负载电阻或传输线传输出去。输入信号通过输入级进行初步放大和调整，以满足驱动级的要求。驱动级进一步放大输入信号，并将其传递给输出级。偏置电路为各级提供合适的工作点，确保放大器稳定工作。性能指标分析增益效率表示放大器对输入信号的放大能力，通常用分贝（dB）表示。表示放大器将电能转换为有用信号的能力，通常用百分比表示。带宽线性度表示放大器能够处理的信号频率范围。表示放大器对非线性失真信号的处理能力。03CATALOGUE高频功率放大器设计设计流程与步骤设计匹配网络根据输入输出信号的特性，设计合适的匹配网络，以实现信号的有效传输。选择合适的电路形式计算元件参数根据应用场景和性能要求，选择合适的电路形式，如单管放大、推挽放大或功率合成放大等。根据电路形式和设计指标，计算出晶体管、电阻、电容等元件的参数值。确定放大器指标仿真验证根据应用需求，确定放大器的输出功率、增益、带宽等关键指标。使用电路仿真软件对设计进行验证，确保满足设计指标。元件选择与参数计算选择晶体管确定偏置电路根据工作频率、输出功率和增益要求，选择为晶体管提供合适的静态工作点，保证放大器的稳定性。合适的晶体管型号。计算元件值考虑散热设计根据晶体管的参数和电路设计，计算出电阻、电容等元件的值。对于大功率放大器，需要考虑散热问题，合理设计散热器或散热结构。电路仿真与优化使用仿真软件调整元件参数采用电路仿真软件（如Multisim、SPICE等）对设计进行仿真。根据仿真结果，调整元件参数，优化放大器的性能。分析稳定性优化匹配网络通过仿真分析放大器的稳定性，采取措施提高稳定性。根据仿真结果，优化输入输出匹配网络，提高信号传输效率。04CATALOGUE高频功率放大器调试与测试调试方法与步骤静态工作点的调试动态调试通过调节基极偏置电压和集电极电源电压，使放大器处于合适的静态工作点。通过调整输入信号幅度和频率，观察输出信号的变化，以优化放大器的增益和线性度。稳定性调试温漂调试通过添加适当的负反馈网络，提高放大器的稳定性，防止自激振荡。在不同温度下测试放大器的性能，调整相关参数以减小温度对放大器性能的影响。测试设备与环境信号源用于提供输入信号，如信号发生器。频谱分析仪用于测量放大器的频率响应和杂散信号。功率计和负载用于测量放大器的输出功率和效率。测试环境需要一个干净、低噪声的测试环境，以减少外部干扰对测试结果的影响。测试结果分析与改进性能指标评估问题诊断与定位根据测试结果，评估放大器的性能指标，如增益、线性度、...
