路由协议原理教学课件VIP免费

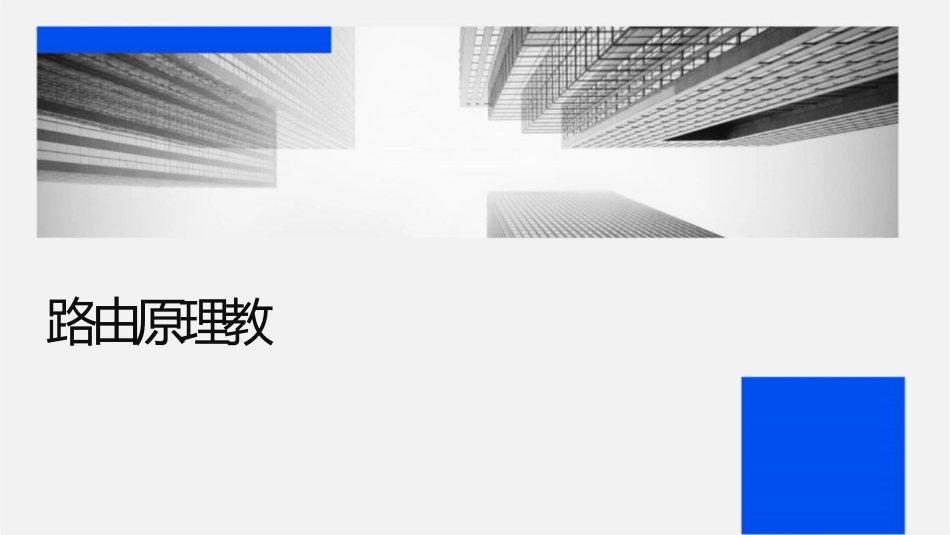

路由协议原理教学课件_第1页
1/35

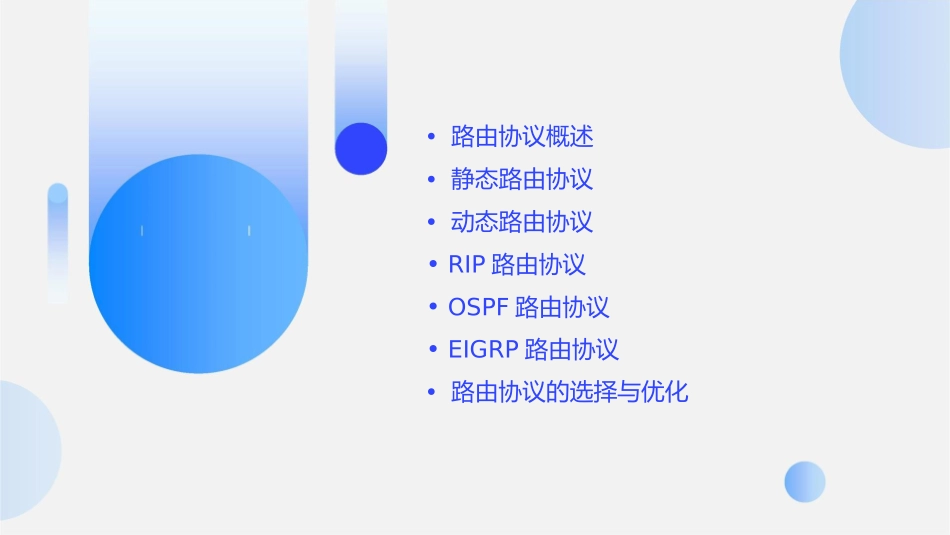

路由协议原理教学课件_第2页
2/35
路由协议原理教学课件_第3页
3/35
路由原理教•路由协议概述•静态路由协议•动态路由协议•RIP路由协议•OSPF路由协议•EIGRP路由协议•路由协议的选择与优化路由协议的定义01路由协议是一种网络协议,用于在路由器之间交换路由信息,从而构建和维护路由表。02路由协议是路由器进行路由决策的关键组成部分,通过路由协议,路由器能够了解到达目标网络的最优路径。路由协议的作用发现和维护网络拓扑结构路由协议能够发现网络中的其他路由器和主机,并建立连接关系,构建网络拓扑结构。选择最优路径路由协议能够根据不同的度量标准,如跳数、带宽等,选择到达目标网络的最优路径。更新和维护路由表路由协议能够实时更新和维护路由表,确保路由器能够根据最新的路由信息进行数据包的转发。路由协议的分类内部网关协议(IGP)01用于在同一自治系统内发现和维护网络拓扑结构,如开放最短路径优先(OSPF)、内部网关路由协议(IGRP)等。外部网关协议(EGP)02用于在不同自治系统之间发现和维护网络拓扑结构,如边界网关协议(BGP)等。混合协议03既具有内部网关协议的特点,又具有外部网关协议的特点,如多协议边界网关协议(MP-BGP)等。静态路由协议简介静态路由协议是一种手动配置的路由协议,它不需要动态地学习和适应网络拓扑的变化,因此相对简单和可靠。静态路由协议通常基于网络管理员的配置和管理,适合于小型或者简单的网络环境。静态路由协议的路由信息在路由器之间不会自动更新,因此需要管理员手动更新路由信息。静态路由协议的配置配置静态路由协议需要管理员手动指定目标网络和下一跳地址。静态路由协议的配置通常包括目标网络、下一跳地址、接口等参数。配置静态路由协议需要考虑到目标网络是否可达、下一跳地址是否可达以及接口是否可用等因素。静态路由协议的优缺点优点静态路由协议相对简单和可靠,适合于小型或者简单的网络环境,同时由于不需要动态地学习和适应网络拓扑的变化,因此具有较低的CPU和内存资源消耗。缺点由于需要手动配置和管理,因此对于大型和复杂的网络环境来说,管理成本较高,同时由于路由信息不会自动更新,因此需要管理员手动更新路由信息,增加了管理的复杂度和难度。动态路由协议简介动态路由协议的概念动态路由协议是一种网络通信协议,用于在路由器之间交换路由信息,以便在自治系统内构建路由表。动态路由协议的优点能够自动发现和维护路由信息,减少管理员的工作量,增强网络的可靠性和性能。动态路由协议的分类按区域划分分为内部网关协议(IGP)和外部网关协议(EGP)。IGP用于自治系统内的路由信息交换,EGP用于不同自治系统之间的路由信息交换。按路由算法划分分为距离矢量路由协议和链路状态路由协议。距离矢量路由协议根据距离和方向信息计算路由,链路状态路由协议根据网络拓扑结构计算路由。动态路由协议的配置010203配置前的准备工作配置步骤注意事项确定网络拓扑结构,了解各个网络设备的连接关系和IP地址等。进入路由器命令行界面,进入特权模式,设置路由协议参数,保存配置等。选择合适的路由协议,根据网络规模和拓扑结构进行参数调整,确保路由信息的正确性和安全性。RIP路由协议简介最早的路由协议之一基于距离向量算法适用于小型网络RIP路由协议的工作原理01020304定期向相邻路由器发送本网络更新路由表实现网络收敛的距离信息选择最佳路径RIP路由协议的配置启用RIP路由协议指定版本号配置网络地址和子网掩码RIP路由协议的配置配置接口地址和子网掩码配置度量值参数(如带宽、延迟等)测试和验证配置结果配置触发更新和抑制更新等参数OSPF路由协议简介特点OSPF路由协议具有支持VLSM(VariableLengthSubnetMasking)、快速收敛、低开销等优点。定义OSPF(OpenShortestPathFirst)是一种基于链路状态路由协议,广泛应用于企业网络和ISP网络。适用场景适用于中大型网络,特别是对于网络拓扑结构变化频繁的场景。OSPF路由协议的工作原理链路状态数据库OSPF路由器之间交换链路状态信息,建立链路状态数据库(LinkStateDatabase)。区域划分OSPF将网络划分为不同区域(Area),每个区域运行一个OSPF实例,维护本区域的路由信息。02生成路由表03根据链路状态...
