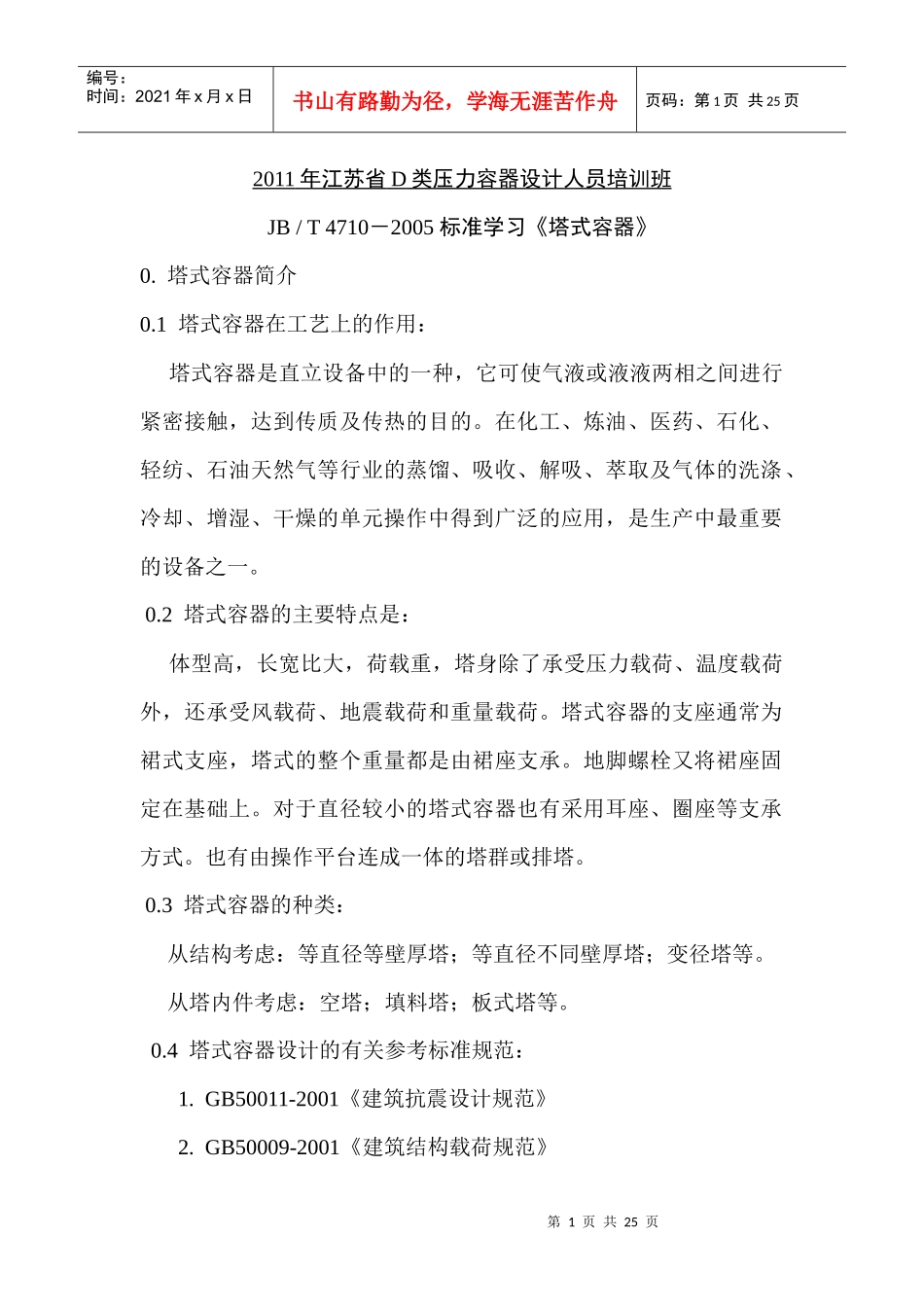

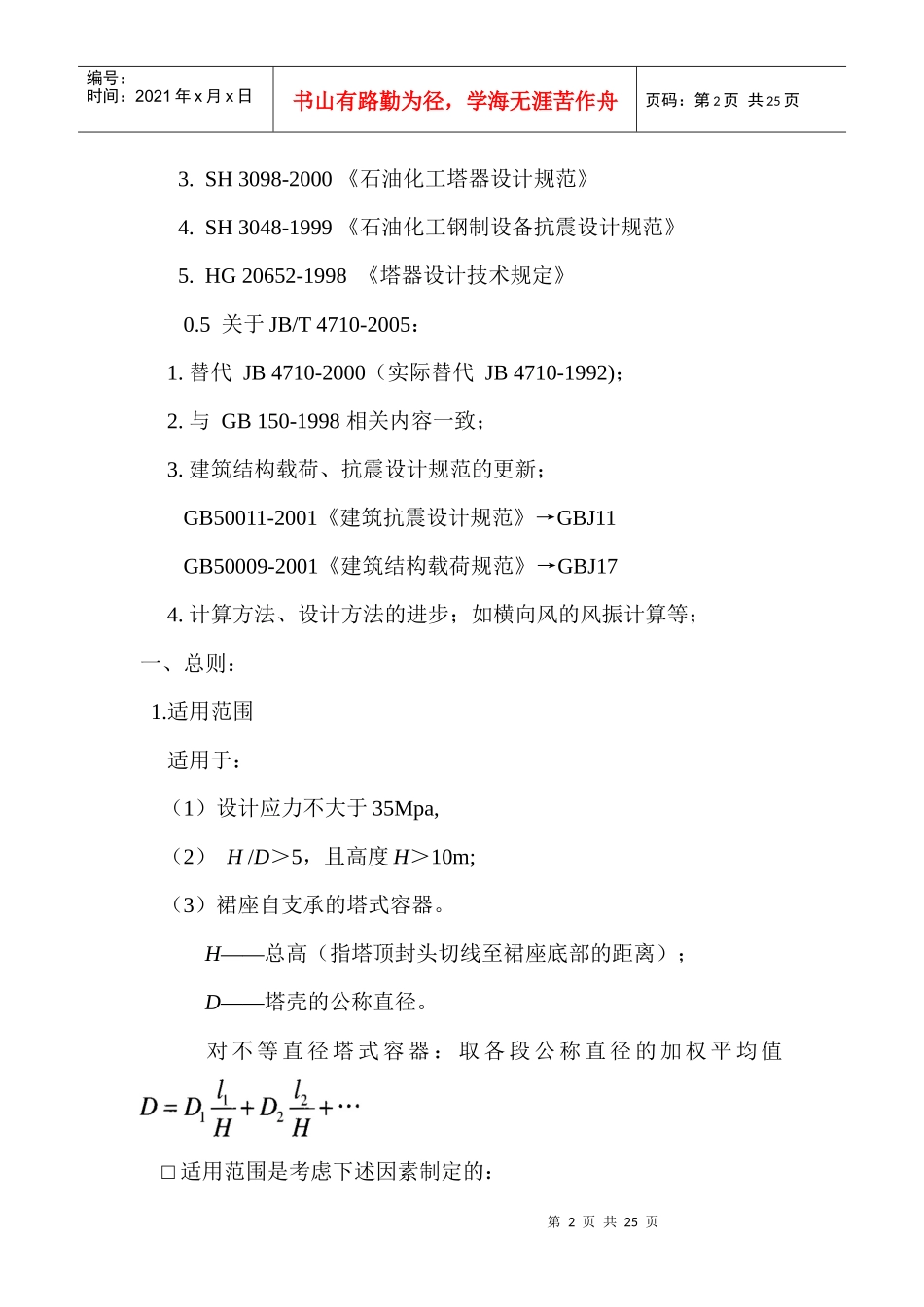

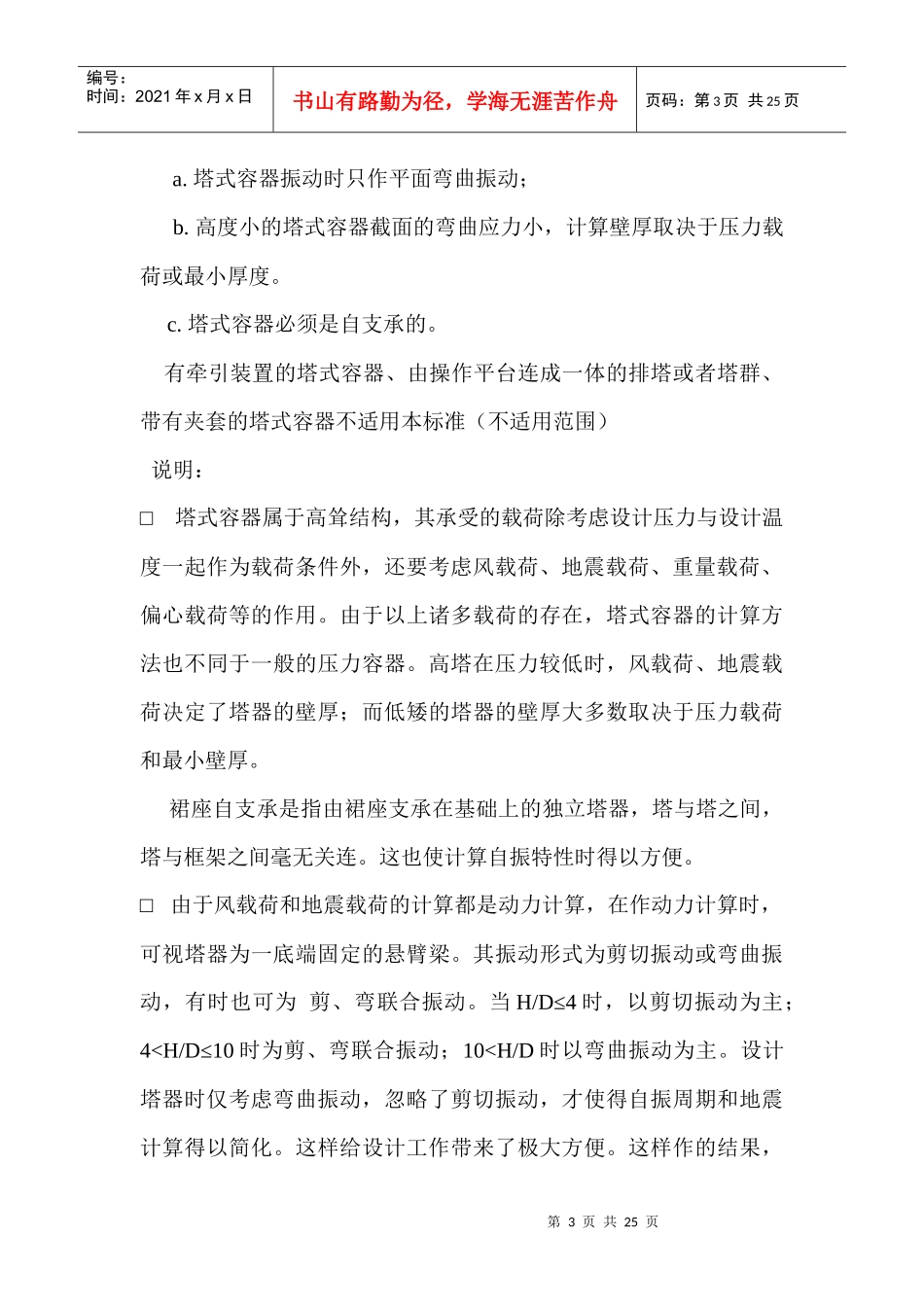

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页2011年江苏省D类压力容器设计人员培训班JB/T4710－2005标准学习《塔式容器》0.塔式容器简介0.1塔式容器在工艺上的作用：塔式容器是直立设备中的一种，它可使气液或液液两相之间进行紧密接触，达到传质及传热的目的。在化工、炼油、医药、石化、轻纺、石油天然气等行业的蒸馏、吸收、解吸、萃取及气体的洗涤、冷却、增湿、干燥的单元操作中得到广泛的应用，是生产中最重要的设备之一。0.2塔式容器的主要特点是：体型高，长宽比大，荷载重，塔身除了承受压力载荷、温度载荷外，还承受风载荷、地震载荷和重量载荷。塔式容器的支座通常为裙式支座，塔式的整个重量都是由裙座支承。地脚螺栓又将裙座固定在基础上。对于直径较小的塔式容器也有采用耳座、圈座等支承方式。也有由操作平台连成一体的塔群或排塔。0.3塔式容器的种类：从结构考虑：等直径等壁厚塔；等直径不同壁厚塔；变径塔等。从塔内件考虑：空塔；填料塔；板式塔等。0.4塔式容器设计的有关参考标准规范：1.GB50011-2001《建筑抗震设计规范》2.GB50009-2001《建筑结构载荷规范》第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页3.SH3098-2000《石油化工塔器设计规范》4.SH3048-1999《石油化工钢制设备抗震设计规范》5.HG20652-1998《塔器设计技术规定》0.5关于JB/T4710-2005：1.替代JB4710-2000（实际替代JB4710-1992)；2.与GB150-1998相关内容一致；3.建筑结构载荷、抗震设计规范的更新；GB50011-2001《建筑抗震设计规范》→GBJ11GB50009-2001《建筑结构载荷规范》→GBJ174.计算方法、设计方法的进步；如横向风的风振计算等；一、总则：1.适用范围适用于：（1）设计应力不大于35Mpa,（2）H/D＞5，且高度H＞10m;（3）裙座自支承的塔式容器。H——总高（指塔顶封头切线至裙座底部的距离）；D——塔壳的公称直径。对不等直径塔式容器：取各段公称直径的加权平均值□适用范围是考虑下述因素制定的：第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页a.塔式容器振动时只作平面弯曲振动；b.高度小的塔式容器截面的弯曲应力小，计算壁厚取决于压力载荷或最小厚度。c.塔式容器必须是自支承的。有牵引装置的塔式容器、由操作平台连成一体的排塔或者塔群、带有夹套的塔式容器不适用本标准（不适用范围）说明：□塔式容器属于高耸结构，其承受的载荷除考虑设计压力与设计温度一起作为载荷条件外，还要考虑风载荷、地震载荷、重量载荷、偏心载荷等的作用。由于以上诸多载荷的存在，塔式容器的计算方法也不同于一般的压力容器。高塔在压力较低时，风载荷、地震载荷决定了塔器的壁厚；而低矮的塔器的壁厚大多数取决于压力载荷和最小壁厚。裙座自支承是指由裙座支承在基础上的独立塔器，塔与塔之间，塔与框架之间毫无关连。这也使计算自振特性时得以方便。□由于风载荷和地震载荷的计算都是动力计算，在作动力计算时，可视塔器为一底端固定的悬臂梁。其振动形式为剪切振动或弯曲振动，有时也可为剪、弯联合振动。当H/D≤4时，以剪切振动为主；4
