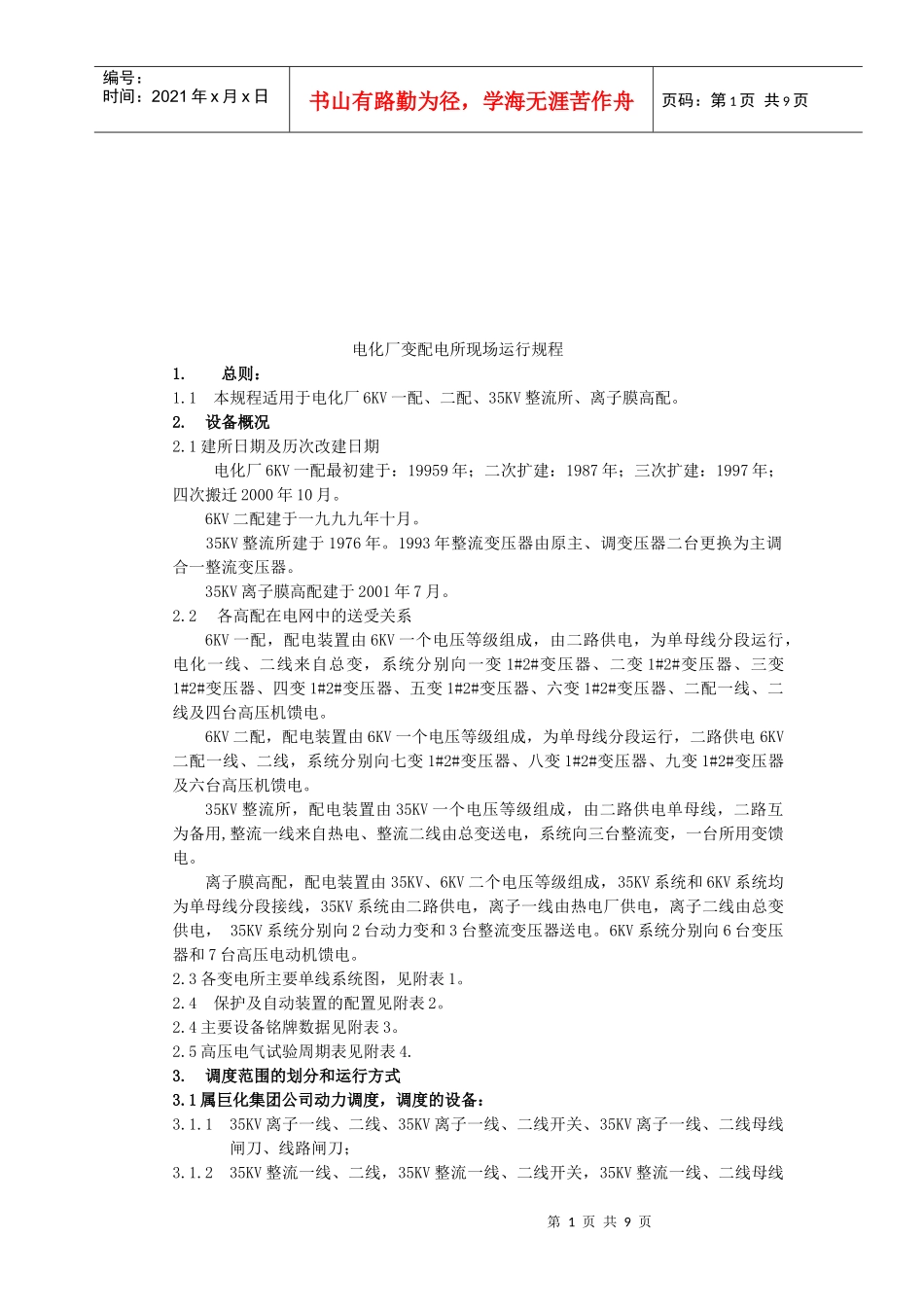

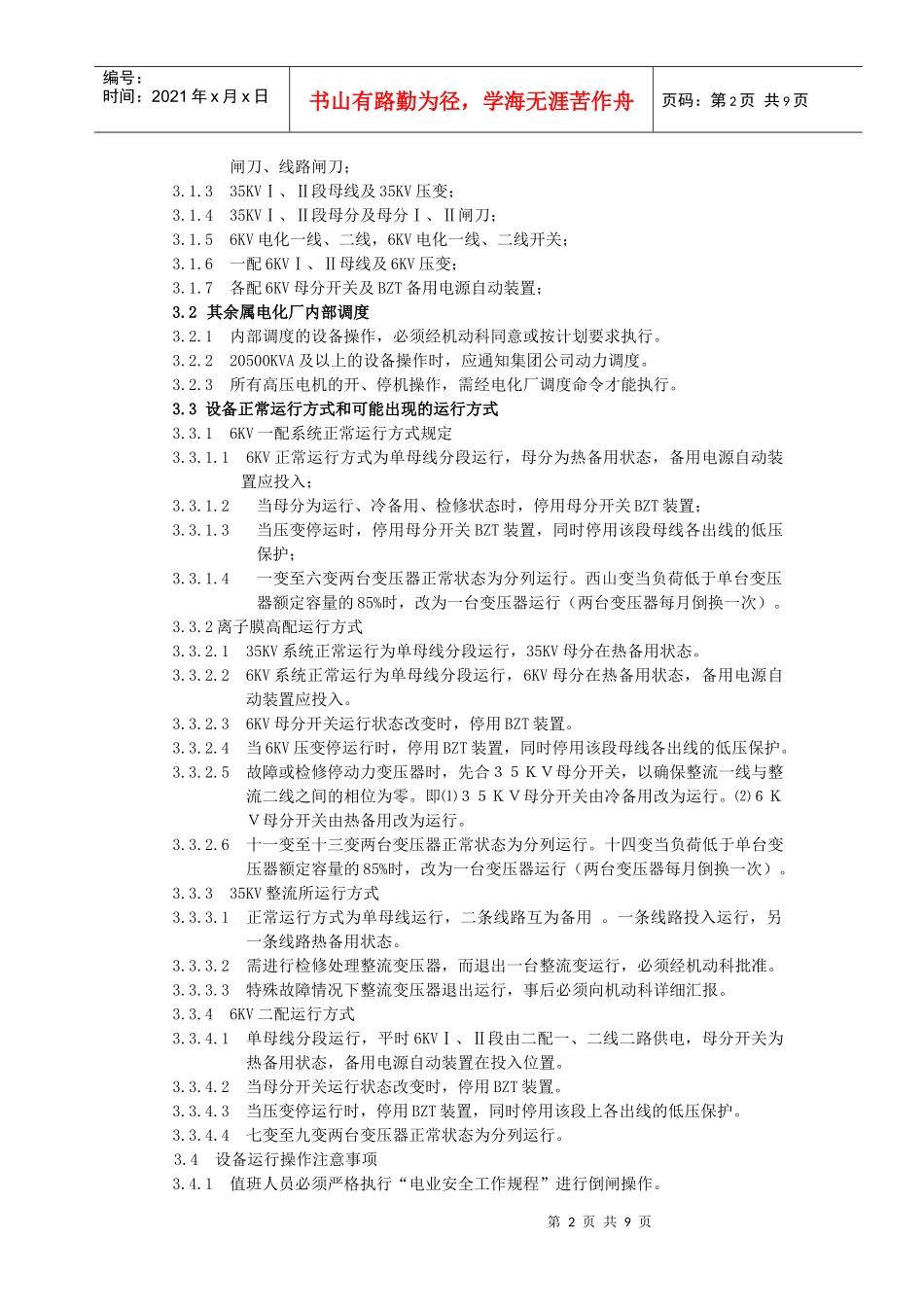

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电化厂变配电所现场运行规程1.总则：1.1本规程适用于电化厂6KV一配、二配、35KV整流所、离子膜高配。2.设备概况2.1建所日期及历次改建日期电化厂6KV一配最初建于：19959年；二次扩建：1987年；三次扩建：1997年；四次搬迁2000年10月。6KV二配建于一九九九年十月。35KV整流所建于1976年。1993年整流变压器由原主、调变压器二台更换为主调合一整流变压器。35KV离子膜高配建于2001年7月。2.2各高配在电网中的送受关系6KV一配，配电装置由6KV一个电压等级组成，由二路供电，为单母线分段运行，电化一线、二线来自总变，系统分别向一变1#2#变压器、二变1#2#变压器、三变1#2#变压器、四变1#2#变压器、五变1#2#变压器、六变1#2#变压器、二配一线、二线及四台高压机馈电。6KV二配，配电装置由6KV一个电压等级组成，为单母线分段运行，二路供电6KV二配一线、二线，系统分别向七变1#2#变压器、八变1#2#变压器、九变1#2#变压器及六台高压机馈电。35KV整流所，配电装置由35KV一个电压等级组成，由二路供电单母线，二路互为备用,整流一线来自热电、整流二线由总变送电，系统向三台整流变，一台所用变馈电。离子膜高配，配电装置由35KV、6KV二个电压等级组成，35KV系统和6KV系统均为单母线分段接线，35KV系统由二路供电，离子一线由热电厂供电，离子二线由总变供电，35KV系统分别向2台动力变和3台整流变压器送电。6KV系统分别向6台变压器和7台高压电动机馈电。2.3各变电所主要单线系统图，见附表1。2.4保护及自动装置的配置见附表2。2.4主要设备铭牌数据见附表3。2.5高压电气试验周期表见附表4.3.调度范围的划分和运行方式3.1属巨化集团公司动力调度，调度的设备：3.1.135KV离子一线、二线、35KV离子一线、二线开关、35KV离子一线、二线母线闸刀、线路闸刀；3.1.235KV整流一线、二线，35KV整流一线、二线开关，35KV整流一线、二线母线第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页闸刀、线路闸刀；3.1.335KVⅠ、Ⅱ段母线及35KV压变；3.1.435KVⅠ、Ⅱ段母分及母分Ⅰ、Ⅱ闸刀；3.1.56KV电化一线、二线，6KV电化一线、二线开关；3.1.6一配6KVⅠ、Ⅱ母线及6KV压变；3.1.7各配6KV母分开关及BZT备用电源自动装置；3.2其余属电化厂内部调度3.2.1内部调度的设备操作，必须经机动科同意或按计划要求执行。3.2.220500KVA及以上的设备操作时，应通知集团公司动力调度。3.2.3所有高压电机的开、停机操作，需经电化厂调度命令才能执行。3.3设备正常运行方式和可能出现的运行方式3.3.16KV一配系统正常运行方式规定3.3.1.16KV正常运行方式为单母线分段运行，母分为热备用状态，备用电源自动装置应投入；3.3.1.2当母分为运行、冷备用、检修状态时，停用母分开关BZT装置；3.3.1.3当压变停运时，停用母分开关BZT装置，同时停用该段母线各出线的低压保护；3.3.1.4一变至六变两台变压器正常状态为分列运行。西山变当负荷低于单台变压器额定容量的85%时，改为一台变压器运行（两台变压器每月倒换一次）。3.3.2离子膜高配运行方式3.3.2.135KV系统正常运行为单母线分段运行，35KV母分在热备用状态。3.3.2.26KV系统正常运行为单母线分段运行，6KV母分在热备用状态，备用电源自动装置应投入。3.3.2.36KV母分开关运行状态改变时，停用BZT装置。3.3.2.4当6KV压变停运行时，停用BZT装置，同时停用该段母线各出线的低压保护。3.3.2.5故障或检修停动力变压器时，先合３５ＫＶ母分开关，以确保整流一线与整流二线之间的相位为零。即⑴３５ＫＶ母分开关由冷备用改为运行。⑵６ＫＶ母分开关由热备用改为运行。3.3.2.6十一变至十三变两台变压器正常状态为分列运行。十四变当负荷低于单台变压器额定容量的85%时，改为一台变压器运行（两台变压器每月倒换一次）。3.3.335KV整流所运行方式3.3.3.1正常运行方式为单母线运行，二条线路互为备用。一条线路投入运行，另一条线路热备用状态。3.3.3.2需进行检修处理整流变压器，而退出一台整流变运行，必须经机动科批准。3.3.3.3特殊故障情况下整流变压器...
