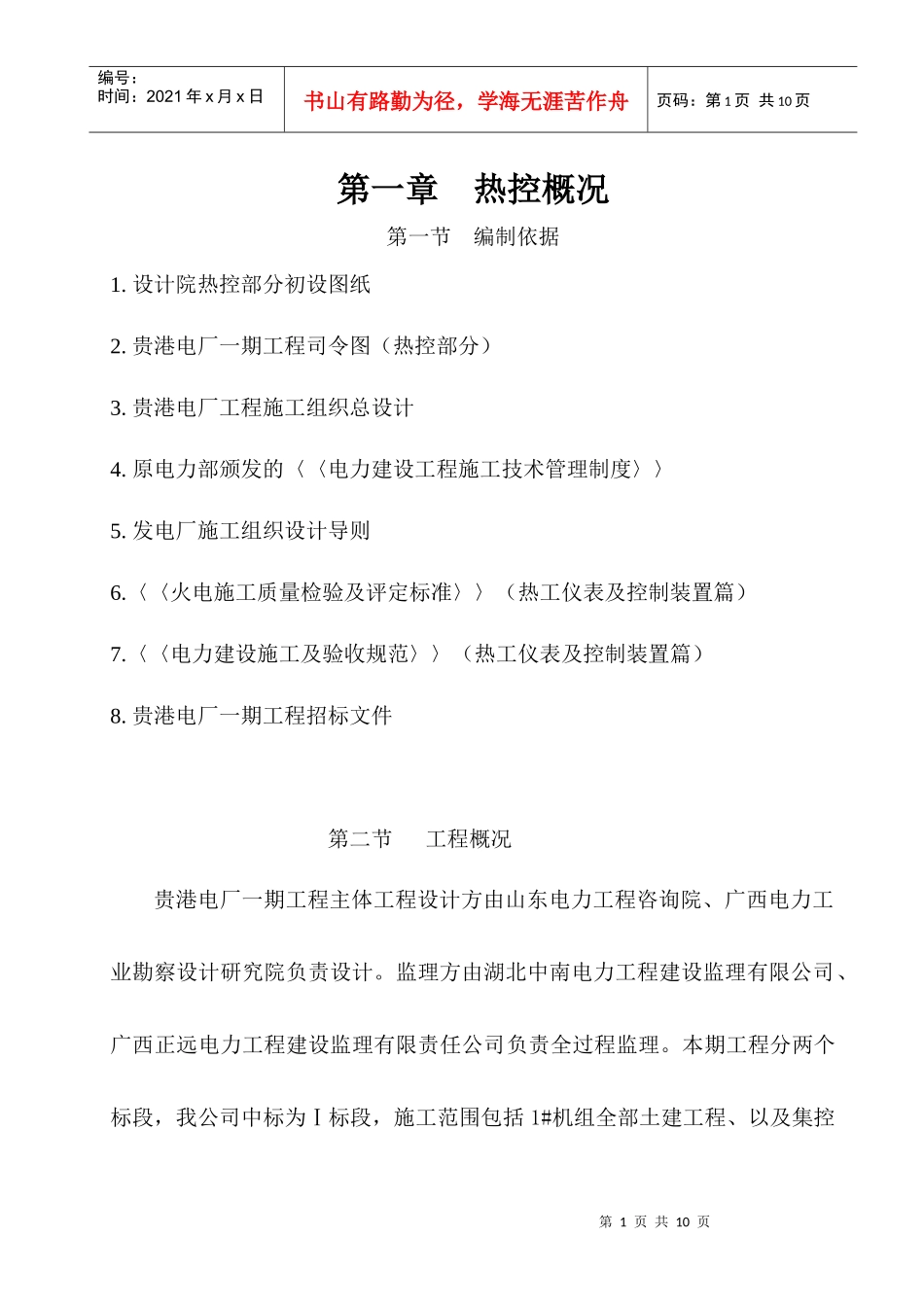

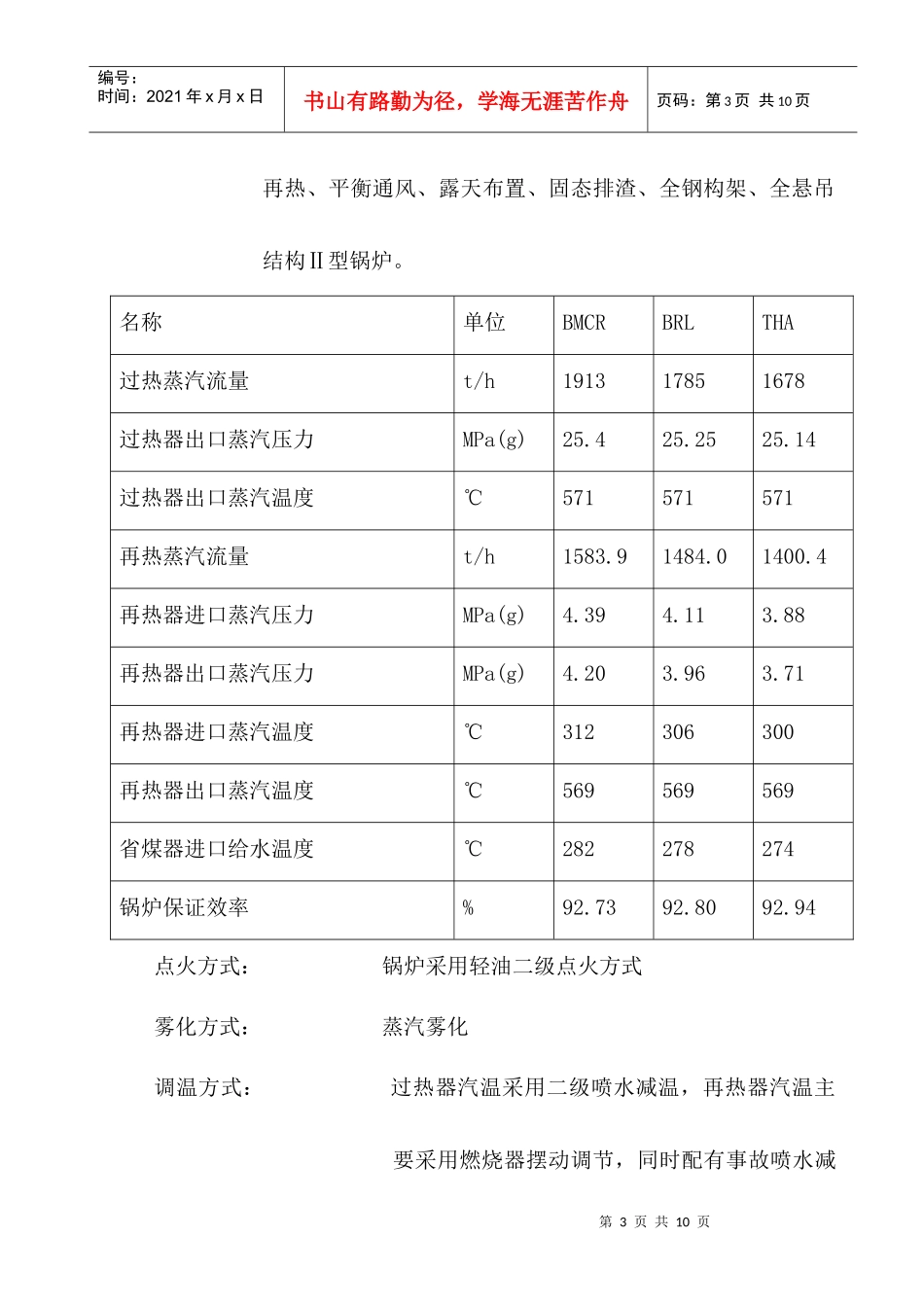

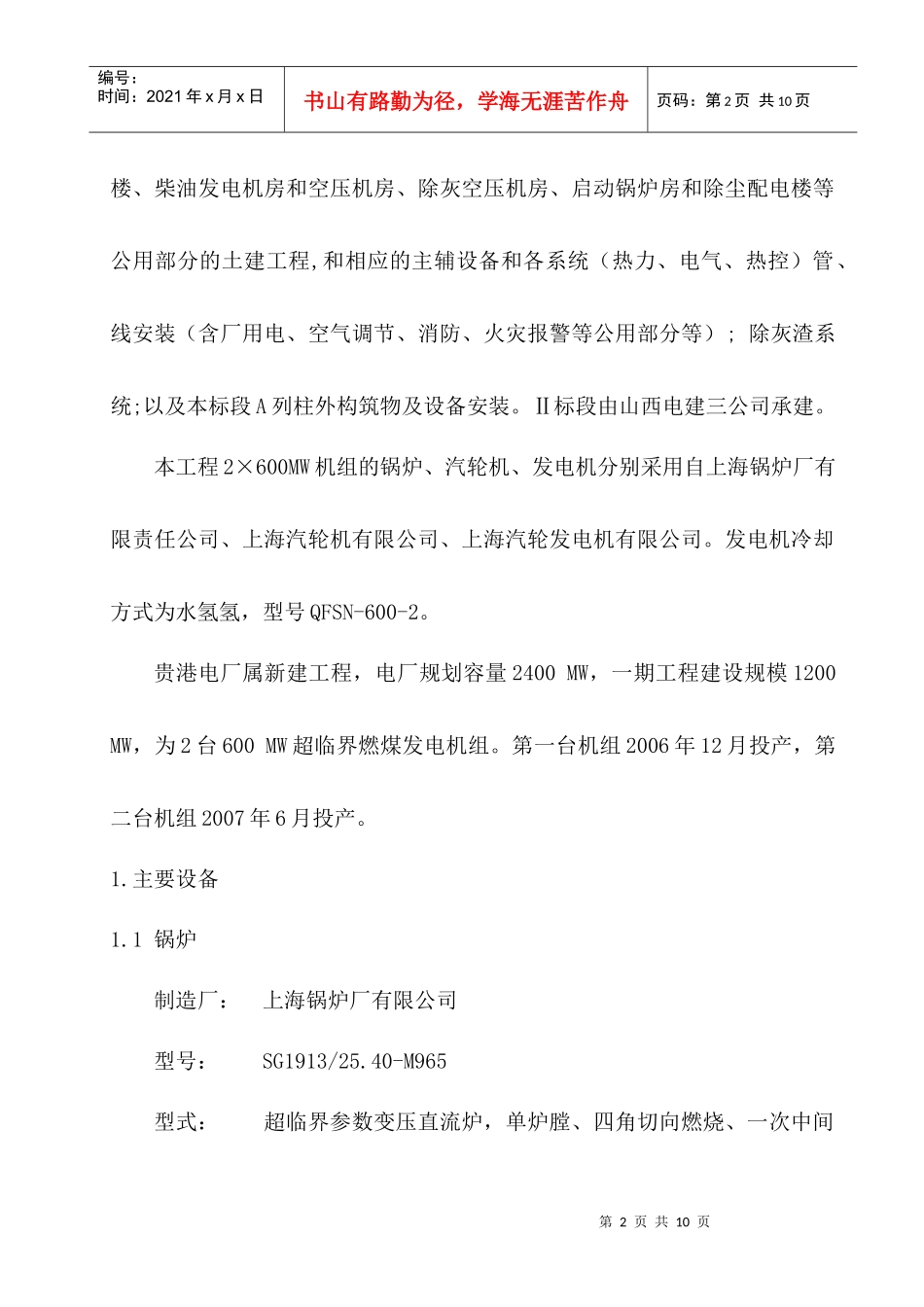

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第一章热控概况第一节编制依据1.设计院热控部分初设图纸2.贵港电厂一期工程司令图（热控部分）3.贵港电厂工程施工组织总设计4.原电力部颁发的〈〈电力建设工程施工技术管理制度〉〉5.发电厂施工组织设计导则6.〈〈火电施工质量检验及评定标准〉〉（热工仪表及控制装置篇）7.〈〈电力建设施工及验收规范〉〉（热工仪表及控制装置篇）8.贵港电厂一期工程招标文件第二节工程概况贵港电厂一期工程主体工程设计方由山东电力工程咨询院、广西电力工业勘察设计研究院负责设计。监理方由湖北中南电力工程建设监理有限公司、广西正远电力工程建设监理有限责任公司负责全过程监理。本期工程分两个标段，我公司中标为Ⅰ标段，施工范围包括1#机组全部土建工程、以及集控第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页楼、柴油发电机房和空压机房、除灰空压机房、启动锅炉房和除尘配电楼等公用部分的土建工程,和相应的主辅设备和各系统（热力、电气、热控）管、线安装（含厂用电、空气调节、消防、火灾报警等公用部分等）;除灰渣系统;以及本标段A列柱外构筑物及设备安装。Ⅱ标段由山西电建三公司承建。本工程2×600MW机组的锅炉、汽轮机、发电机分别采用自上海锅炉厂有限责任公司、上海汽轮机有限公司、上海汽轮发电机有限公司。发电机冷却方式为水氢氢，型号QFSN-600-2。贵港电厂属新建工程，电厂规划容量2400MW，一期工程建设规模1200MW，为2台600MW超临界燃煤发电机组。第一台机组2006年12月投产，第二台机组2007年6月投产。1.主要设备1.1锅炉制造厂：上海锅炉厂有限公司型号：SG1913/25.40-M965型式：超临界参数变压直流炉，单炉膛、四角切向燃烧、一次中间第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Ⅱ型锅炉。名称单位BMCRBRLTHA过热蒸汽流量t/h191317851678过热器出口蒸汽压力MPa(g)25.425.2525.14过热器出口蒸汽温度℃571571571再热蒸汽流量t/h1583.91484.01400.4再热器进口蒸汽压力MPa(g)4.394.113.88再热器出口蒸汽压力MPa(g)4.203.963.71再热器进口蒸汽温度℃312306300再热器出口蒸汽温度℃569569569省煤器进口给水温度℃282278274锅炉保证效率%92.7392.8092.94点火方式：锅炉采用轻油二级点火方式雾化方式：蒸汽雾化调温方式：过热器汽温采用二级喷水减温，再热器汽温主要采用燃烧器摆动调节，同时配有事故喷水减第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页温。运行方式：定压或滑压运行燃烧系统方式：双进双出钢球磨冷一次风机正压直吹系统不投油最低稳燃负荷：35%B-MCR1.2汽轮机制造厂：上海汽轮机有限公司（1）型号：N600-24.2/566/566（2）机组出力：VWO工况：671.209MW（阀门全开工工况）TMCR工况：632.919MW(最大连续出力工况)：7587Kj/kWh（3）机组型式：超临界、一次中间再热、三缸、四排汽、单轴、双背压、凝汽式（4）额定参数（THA工况）主汽门前蒸汽压力：24.2MPa.a主汽门前蒸汽温度：566℃中联门前蒸汽温度：566℃第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页正常排汽平均背压：5.88kPa.a最终给水温度：275℃额定转速：3000r/min旋转方向：从汽机端向发电机端看为顺时针冷却水温（设计水温）：23℃维持额定功率时的最高冷却水温：33℃1.3发电机制造厂：上海汽轮发电机有限公司型号：QFSN-600-2型式：三相同步汽轮发电机，自并励静止励磁系统冷却方式：水氢氢额定容量：667MVA额定功率：600MW最大连续输出功率：633MW最大输出功率：671MW额定功率因数：0.9（滞后）额定电压：20kV第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页额定电流：19250A额定转速：3000r/min频率：50Hz相数：3极数：2效率（保证值）：99%2.主要工艺系统简介（1）制粉系统采用双...
