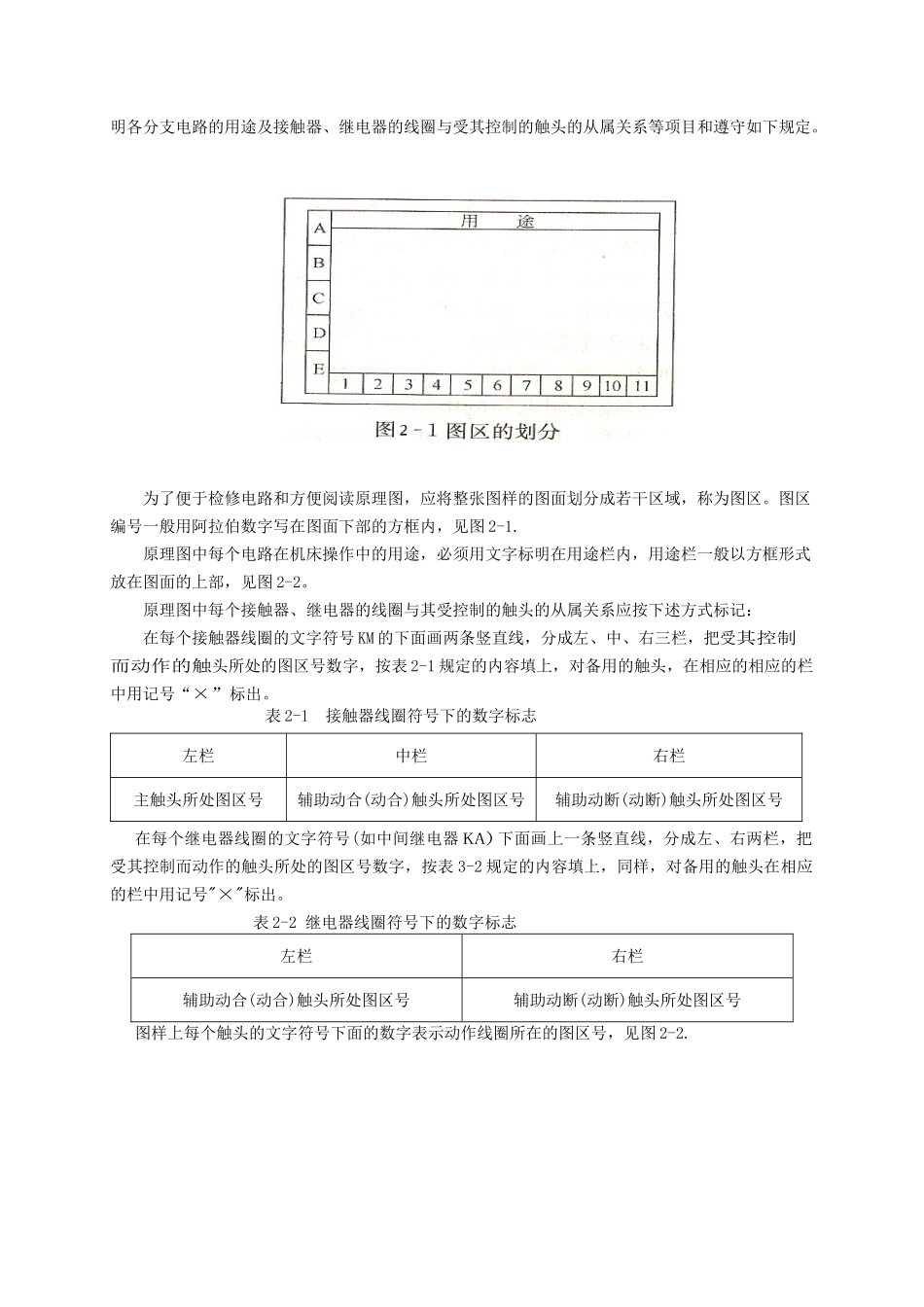

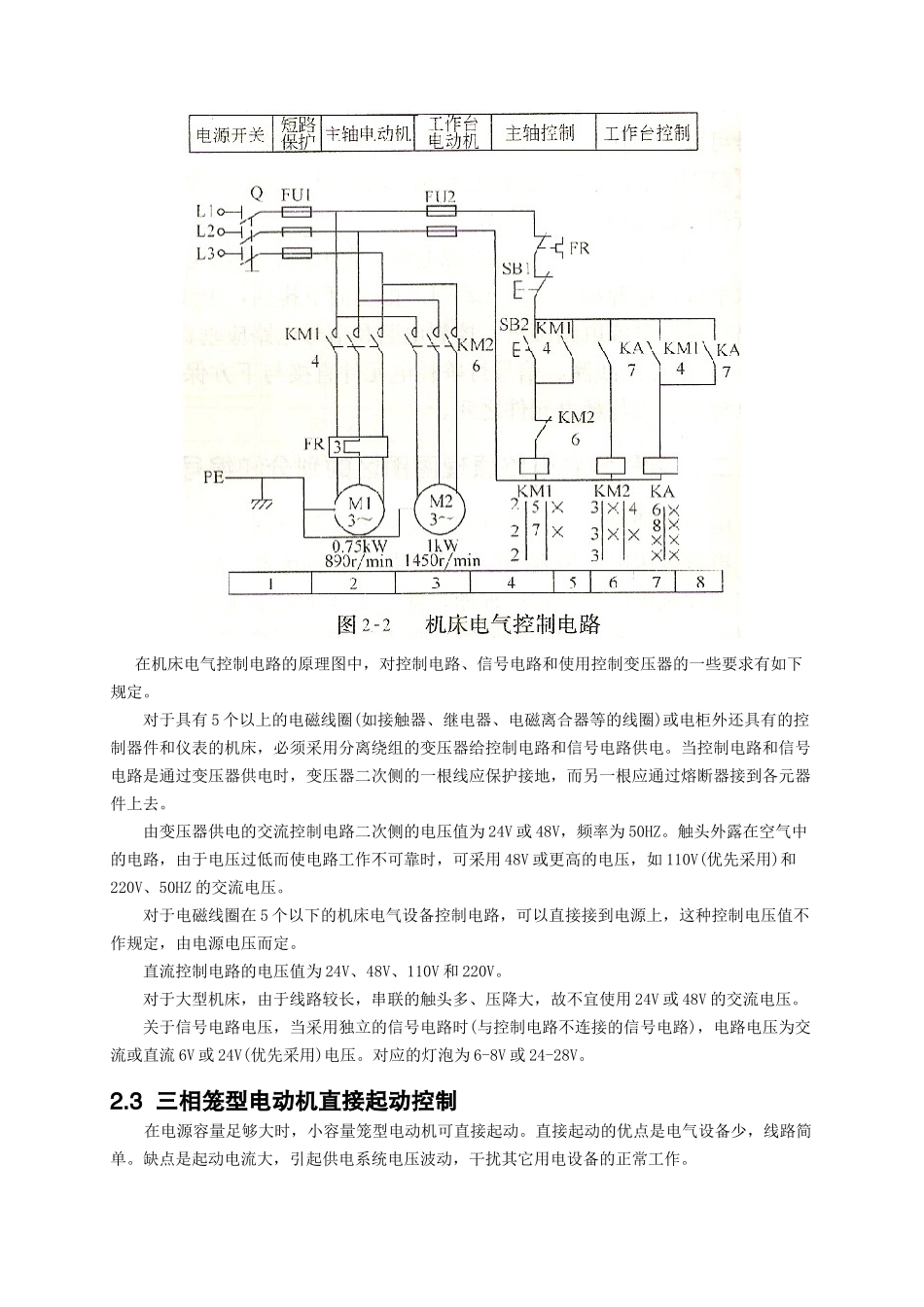

第二章电器控制的基本线路任何复杂的电器控制线路都是按照一定的控制原则，由基本的控制线路组成的。基本控制线路是学习电器控制的基础。特别是对生产机械整个电气控制线路工作原理的分析与设计有很大的帮助。电器控制线路的表示方法有：电气原理图、电气接线图、电器布置图。电气原理图是根据工作原理而绘制的，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。在各种生产机械的电器控制中，无论在设计部门或生产现场都得到广泛的应用。电器控制线路常用的图形、文字符号必须符合最新的国家标准。电器控制线路根据电路通过的电流大小可分为主电路和控制电路。主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。采用电器元件展开图的画法。同一电器元件的各部件可以不画在一起，但需用同一文字符号标出。若有多个同类电器，可在文字符号后加上数字序号，如KM1、KM2等。所有按钮、触点均按没有外力作用和没有通电时的原始状态画出。控制电路的分支线路，原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。本节主要介绍典型的三相笼型电动机电器控制线路。2.1电气控制电路原理图的绘制原则各种机床都有不同的电气控制电路，要准确、迅速地排除机床电气控制电路的故障，就必须熟悉它们的工作原理。面每台机床的控制电路不管它有多么复杂，总是由几个基本控制环节组合而成。每个基本环节起着不同的控制作用，但它们之间又有一定的联系。平时我们在分析、判断机床电气控制电路的故障时，往往都是从基本控制环节着手。因此，掌握电气控制电路的基本环节，对分析复杂的机床电气控制电路的工作原理和维修有很大的帮助。电气控制原理图应遵循下述原则绘制:1)电气控制原理图中，同一电器元件的各个部件按其在电路中所起的作用，它的图形符号可以不画在一起，但代表同一元件的文字符号必须相同。2)电气原理图中所有电器触头均按没有通电或没有外力作用时的状态绘制，行程开关均按挡块碰撞前的状态绘制。3)电气原理图中应将电源电路、主电路、控制电路和信号电路分开绘制。电源电路绘成水平线，电源相序L1、L2、L3由上而下排列，中线N和保护地线PE放在相线下面;主电路应垂直电源电路画出;控制电路和信号电路应垂直画在水平电源线上。4)电器的线圈、信号灯等耗电元件直接与下方保护接地水平线连接，而控制触头连接在电源水平线与耗电元件之间。2.2电气控制电路原理圈圈区的划分和编号由于各种机床的运动形式和工艺要求都不同，所以在电力拖动自动控制中提出了各种要求；再者机床电气控制的原理图中所包含的电器元件、器件和设备等符号也较多，要正确绘制和阅读机床电气控制原理图，除了上述的绘制电气控制原理图遵循的一般原则，还要对整张图样进行划分、注明各分支电路的用途及接触器、继电器的线圈与受其控制的触头的从属关系等项目和遵守如下规定。为了便于检修电路和方便阅读原理图，应将整张图样的图面划分成若干区域，称为图区。图区编号一般用阿拉伯数字写在图面下部的方框内，见图2-1.原理图中每个电路在机床操作中的用途，必须用文字标明在用途栏内，用途栏一般以方框形式放在图面的上部，见图2-2。原理图中每个接触器、继电器的线圈与其受控制的触头的从属关系应按下述方式标记：在每个接触器线圈的文字符号KM的下面画两条竖直线，分成左、中、右三栏，把受其控制而动作的触头所处的图区号数字，按表2-1规定的内容填上，对备用的触头，在相应的相应的栏中用记号“×”标出。表2-1接触器线圈符号下的数字标志左栏中栏右栏主触头所处图区号辅助动合(动合)触头所处图区号辅助动断(动断)触头所处图区号在每个继电器线圈的文字符号(如中间继电器KA)下面画上一条竖直线，分成左、右两栏，把受其控制而动作的触头所处的图区号数字，按表3-2规定的内容填上，同样，对备用的触头在相应的栏中用记号"×"标出。表2-2继电器线圈符号下的数字标志左栏右栏辅助动合(动合)触头所处图区号辅助动断(动断)...
