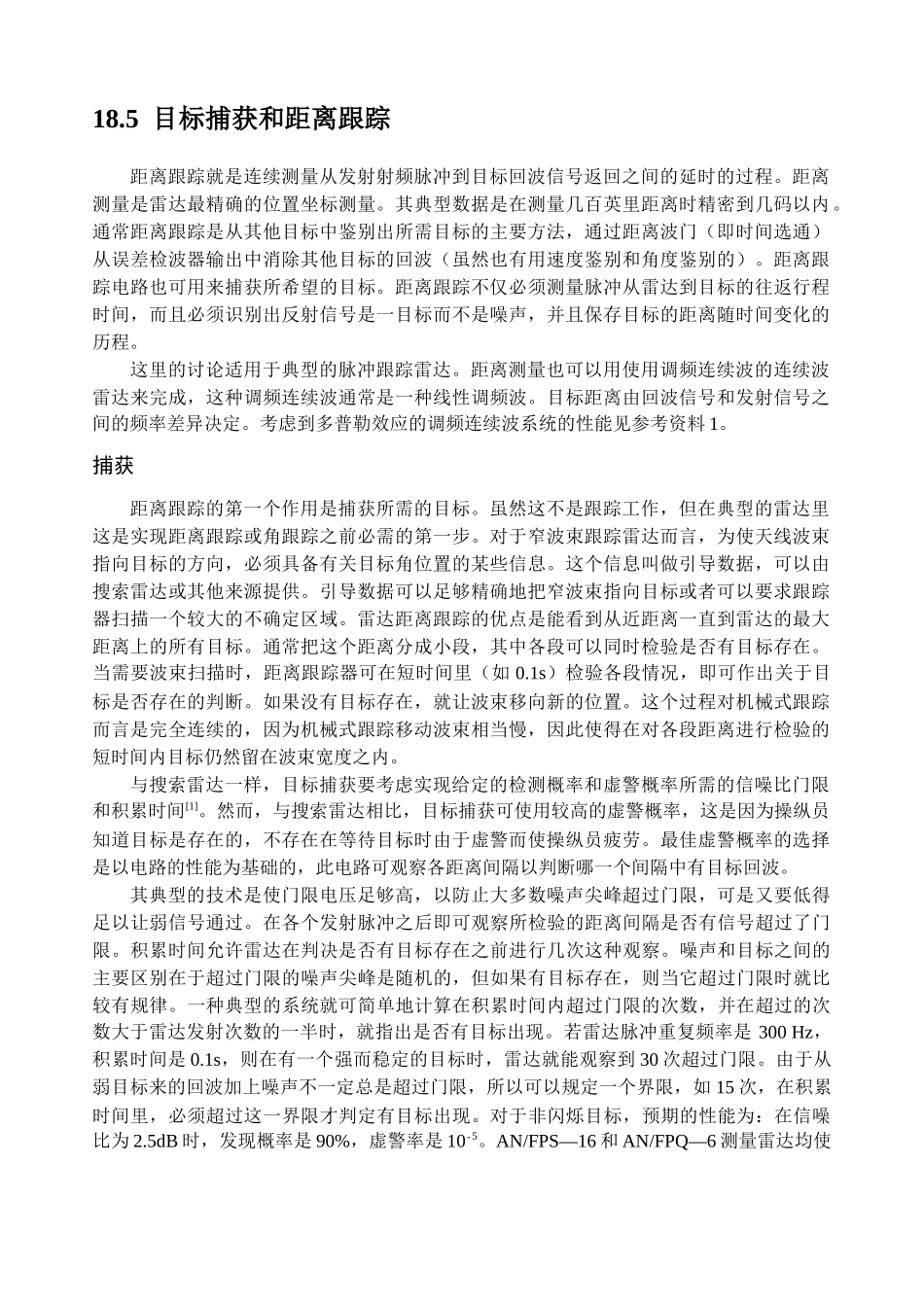

18.5目标捕获和距离跟踪距离跟踪就是连续测量从发射射频脉冲到目标回波信号返回之间的延时的过程。距离测量是雷达最精确的位置坐标测量。其典型数据是在测量几百英里距离时精密到几码以内。通常距离跟踪是从其他目标中鉴别出所需目标的主要方法，通过距离波门（即时间选通）从误差检波器输出中消除其他目标的回波（虽然也有用速度鉴别和角度鉴别的）。距离跟踪电路也可用来捕获所希望的目标。距离跟踪不仅必须测量脉冲从雷达到目标的往返行程时间，而且必须识别出反射信号是一目标而不是噪声，并且保存目标的距离随时间变化的历程。这里的讨论适用于典型的脉冲跟踪雷达。距离测量也可以用使用调频连续波的连续波雷达来完成，这种调频连续波通常是一种线性调频波。目标距离由回波信号和发射信号之间的频率差异决定。考虑到多普勒效应的调频连续波系统的性能见参考资料1。捕获距离跟踪的第一个作用是捕获所需的目标。虽然这不是跟踪工作，但在典型的雷达里这是实现距离跟踪或角跟踪之前必需的第一步。对于窄波束跟踪雷达而言，为使天线波束指向目标的方向，必须具备有关目标角位置的某些信息。这个信息叫做引导数据，可以由搜索雷达或其他来源提供。引导数据可以足够精确地把窄波束指向目标或者可以要求跟踪器扫描一个较大的不确定区域。雷达距离跟踪的优点是能看到从近距离一直到雷达的最大距离上的所有目标。通常把这个距离分成小段，其中各段可以同时检验是否有目标存在。当需要波束扫描时，距离跟踪器可在短时间里（如0.1s）检验各段情况，即可作出关于目标是否存在的判断。如果没有目标存在，就让波束移向新的位置。这个过程对机械式跟踪而言是完全连续的，因为机械式跟踪移动波束相当慢，因此使得在对各段距离进行检验的短时间内目标仍然留在波束宽度之内。与搜索雷达一样，目标捕获要考虑实现给定的检测概率和虚警概率所需的信噪比门限和积累时间[1]。然而，与搜索雷达相比，目标捕获可使用较高的虚警概率，这是因为操纵员知道目标是存在的，不存在在等待目标时由于虚警而使操纵员疲劳。最佳虚警概率的选择是以电路的性能为基础的，此电路可观察各距离间隔以判断哪一个间隔中有目标回波。其典型的技术是使门限电压足够高，以防止大多数噪声尖峰超过门限，可是又要低得足以让弱信号通过。在各个发射脉冲之后即可观察所检验的距离间隔是否有信号超过了门限。积累时间允许雷达在判决是否有目标存在之前进行几次这种观察。噪声和目标之间的主要区别在于超过门限的噪声尖峰是随机的，但如果有目标存在，则当它超过门限时就比较有规律。一种典型的系统就可简单地计算在积累时间内超过门限的次数，并在超过的次数大于雷达发射次数的一半时，就指出是否有目标出现。若雷达脉冲重复频率是300Hz，积累时间是0.1s，则在有一个强而稳定的目标时，雷达就能观察到30次超过门限。由于从弱目标来的回波加上噪声不一定总是超过门限，所以可以规定一个界限，如15次，在积累时间里，必须超过这一界限才判定有目标出现。对于非闪烁目标，预期的性能为：在信噪比为2.5dB时，发现概率是90%，虚警率是10-5。AN/FPS—16和AN/FPQ—6测量雷达均使第700页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第700页共10页用这些检测参数，每次捕获可使用10个邻接的波门，每个波门宽为1000yd。这10个波门覆盖了5nmile的距离间隔。距离跟踪一旦目标被找到，就希望在距离坐标上跟踪目标，以提供连续的距离信息（即到目标的斜距）。适当的定时脉冲提供了距离波门选通，从而使角跟踪电路和自动增益控制电路可仅仅顾及一个短的距离间隔（或预期出现回波脉冲的时间间隔）。距离跟踪是由类似于角跟踪器的闭环跟踪器完成的。它能检测出距离波门对于目标回波脉冲中心的误差，并产生误差电压，从而可提供一个响应于这个误差电压电路，使波门向一个方向移动以重新对准目标回波脉冲中心。距离跟踪误差可以用许多方法进行检测。其最常用的方法是前、后波门技术（如图18.24所示）。两个波门这样来定时：前波门在主距离波门开始时打开，在主距离波门的中心关闭；后波门在主距离波门中心处打开，在其结束...
