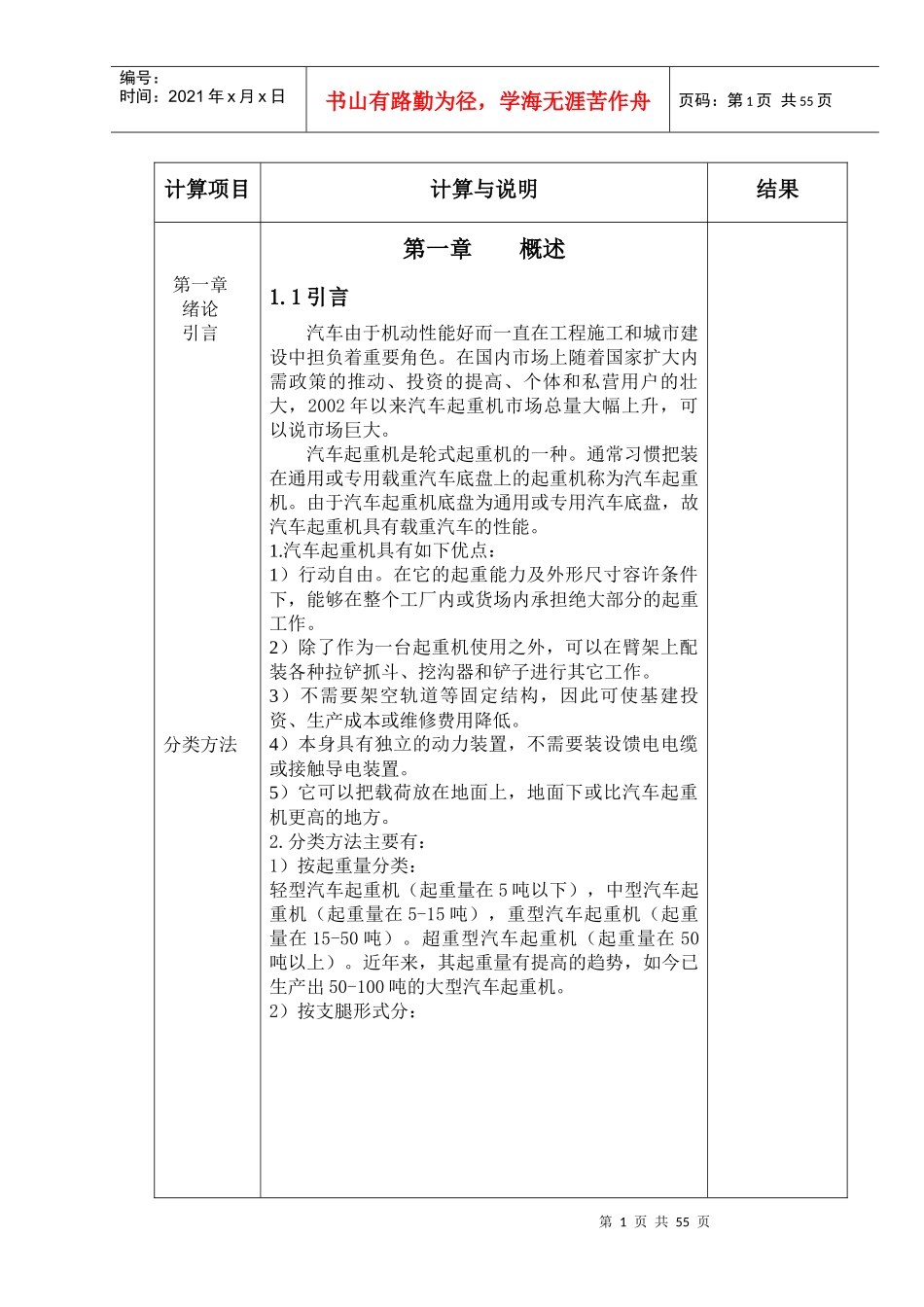

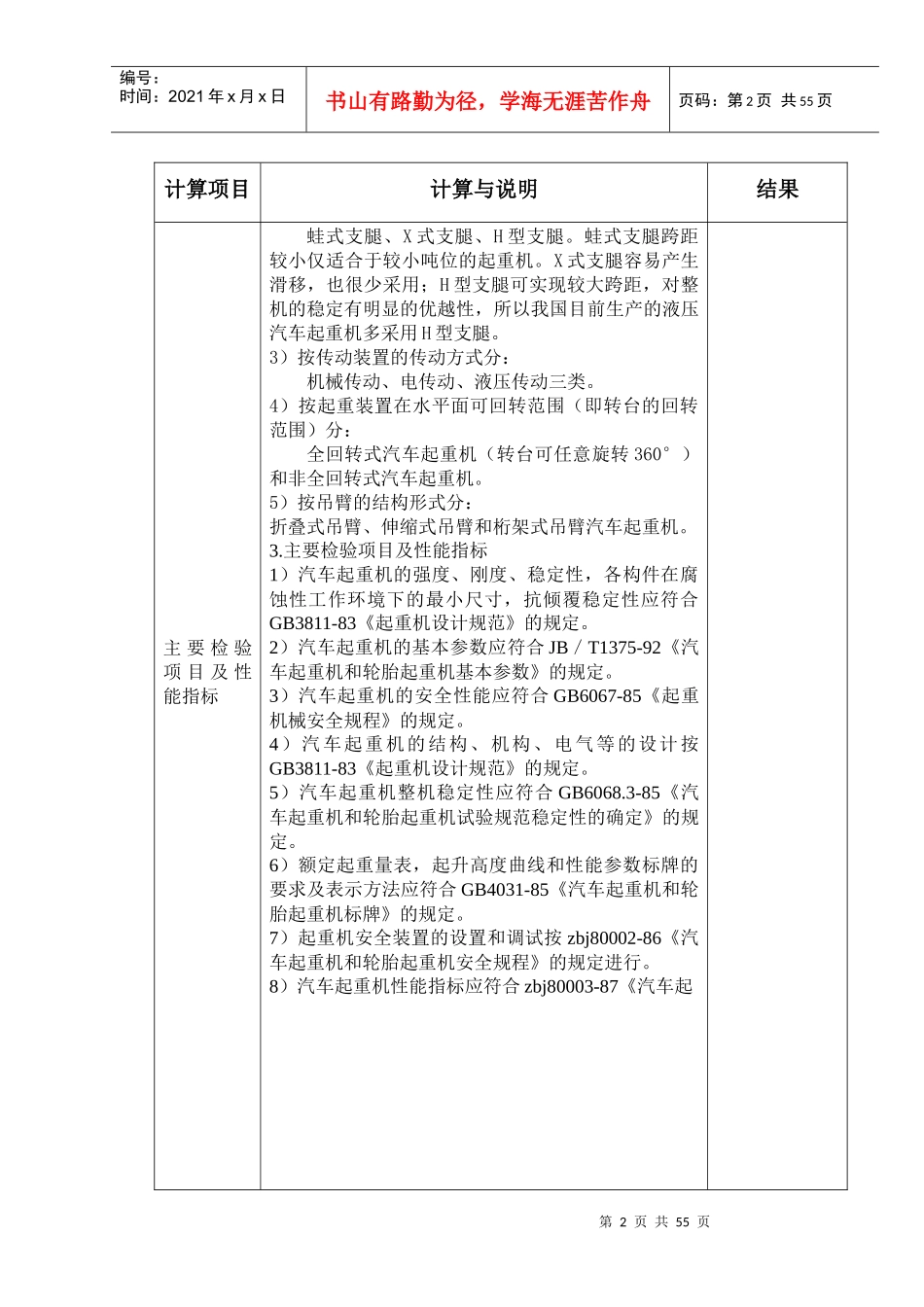

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页计算项目计算与说明结果第一章绪论引言分类方法第一章概述1.1引言汽车由于机动性能好而一直在工程施工和城市建设中担负着重要角色。在国内市场上随着国家扩大内需政策的推动、投资的提高、个体和私营用户的壮大，2002年以来汽车起重机市场总量大幅上升，可以说市场巨大。汽车起重机是轮式起重机的一种。通常习惯把装在通用或专用载重汽车底盘上的起重机称为汽车起重机。由于汽车起重机底盘为通用或专用汽车底盘，故汽车起重机具有载重汽车的性能。1.汽车起重机具有如下优点：1）行动自由。在它的起重能力及外形尺寸容许条件下，能够在整个工厂内或货场内承担绝大部分的起重工作。2）除了作为一台起重机使用之外，可以在臂架上配装各种拉铲抓斗、挖沟器和铲子进行其它工作。3）不需要架空轨道等固定结构，因此可使基建投资、生产成本或维修费用降低。4）本身具有独立的动力装置，不需要装设馈电电缆或接触导电装置。5）它可以把载荷放在地面上，地面下或比汽车起重机更高的地方。2.分类方法主要有：1）按起重量分类：轻型汽车起重机（起重量在5吨以下），中型汽车起重机（起重量在5-15吨），重型汽车起重机（起重量在15-50吨）。超重型汽车起重机（起重量在50吨以上）。近年来，其起重量有提高的趋势，如今已生产出50-100吨的大型汽车起重机。2）按支腿形式分：第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页计算项目计算与说明结果主要检验项目及性能指标蛙式支腿、X式支腿、H型支腿。蛙式支腿跨距较小仅适合于较小吨位的起重机。X式支腿容易产生滑移，也很少采用；H型支腿可实现较大跨距，对整机的稳定有明显的优越性，所以我国目前生产的液压汽车起重机多采用H型支腿。3）按传动装置的传动方式分：机械传动、电传动、液压传动三类。4）按起重装置在水平面可回转范围（即转台的回转范围）分：全回转式汽车起重机（转台可任意旋转360°）和非全回转式汽车起重机。5）按吊臂的结构形式分：折叠式吊臂、伸缩式吊臂和桁架式吊臂汽车起重机。3.主要检验项目及性能指标1）汽车起重机的强度、刚度、稳定性，各构件在腐蚀性工作环境下的最小尺寸，抗倾覆稳定性应符合GB3811-83《起重机设计规范》的规定。2）汽车起重机的基本参数应符合JB／T1375-92《汽车起重机和轮胎起重机基本参数》的规定。3）汽车起重机的安全性能应符合GB6067-85《起重机械安全规程》的规定。4）汽车起重机的结构、机构、电气等的设计按GB3811-83《起重机设计规范》的规定。5）汽车起重机整机稳定性应符合GB6068.3-85《汽车起重机和轮胎起重机试验规范稳定性的确定》的规定。6）额定起重量表，起升高度曲线和性能参数标牌的要求及表示方法应符合GB4031-85《汽车起重机和轮胎起重机标牌》的规定。7）起重机安全装置的设置和调试按zbj80002-86《汽车起重机和轮胎起重机安全规程》的规定进行。8）汽车起重机性能指标应符合zbj80003-87《汽车起第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页计算项目计算与说明结果国外外轮式起重机发展现状重机和轮胎起重机技术要求》的规定。9）汽车起重机检验方法：按JB/SQ1-87《汽车起重机和轮胎起重机产品质量分等》，JB4030.3-85《汽车起重机和轮胎起重机设计规范》，GB6068.1-85《汽车起重机和轮胎起重机设计规范一般要求》，GB6068.2-85《汽车起重机和轮胎起重机设计规范合格实验》等规则进行。产品定型试验按GB4030.1-85《汽车起重机和轮胎起重机规范作业可靠性试验》，JB4030.2-85《汽车起重机和轮胎起重机试验规范行驶可靠性试验》，GB6068.4-85《汽车起重机和轮胎起重机试验规范结构试验》等标准进行。1.2国内外汽车起重机的发展趋势1.2.1国外轮式起重机的发展状况及主要机种轮式起重机最初是以诞生于1867年的蒸汽轨道式起重机发展而来的，经历了轨道式、实心轮胎式、充气轮胎式的发展变化过程。充气式轮胎起重机是20世纪30年代随着汽车工业的发展而出现的。由于轮式起重机具有机动...
