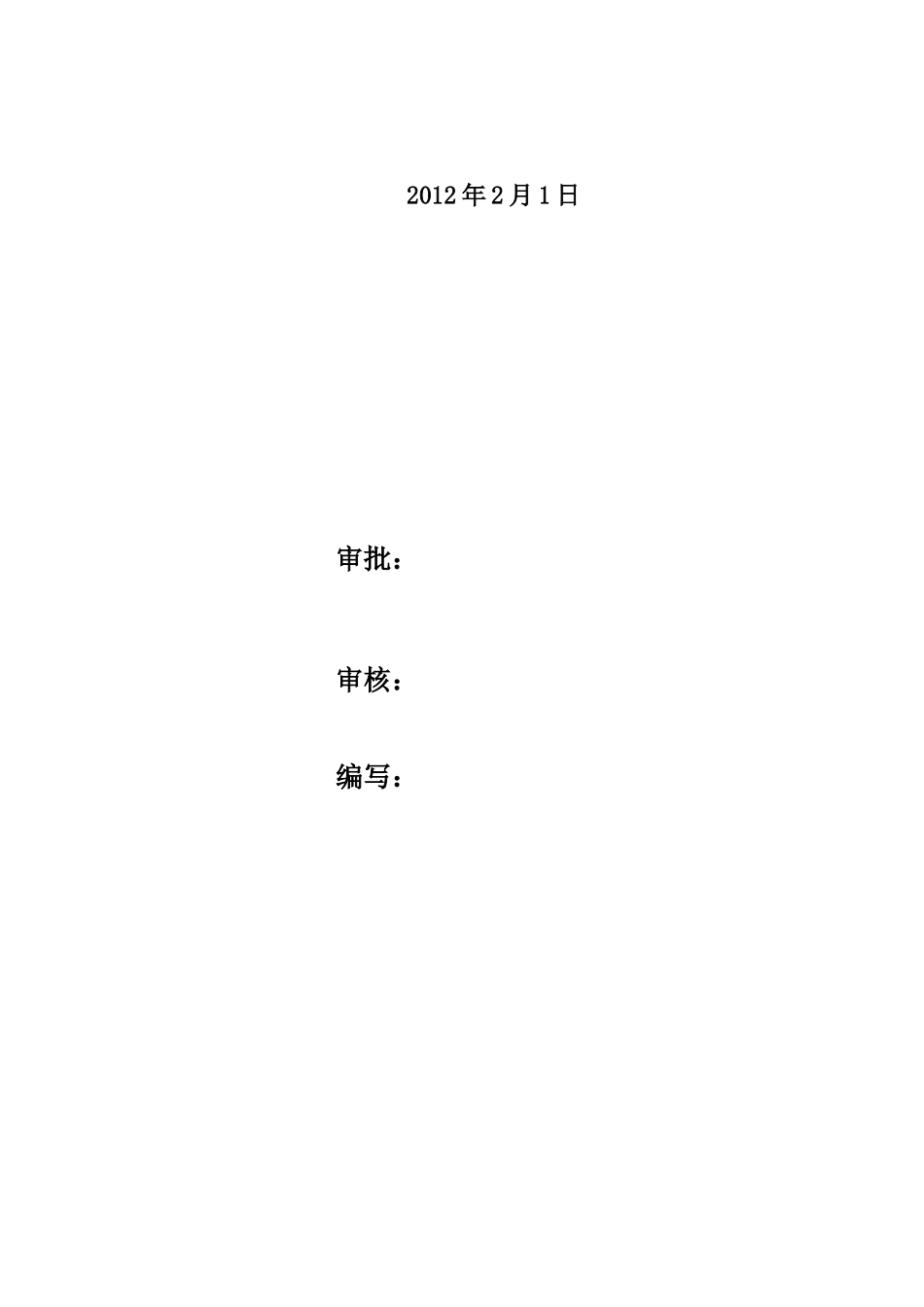

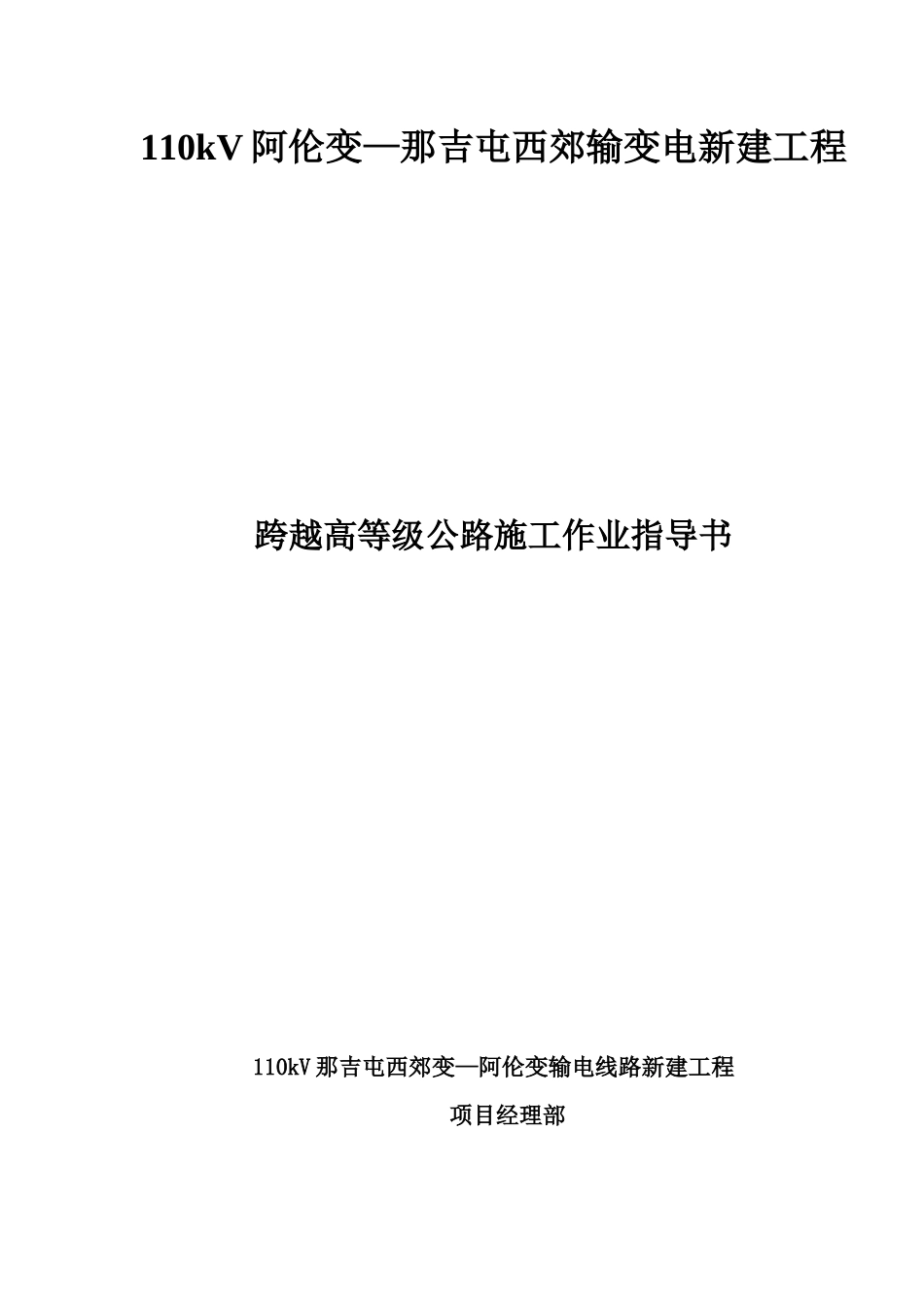

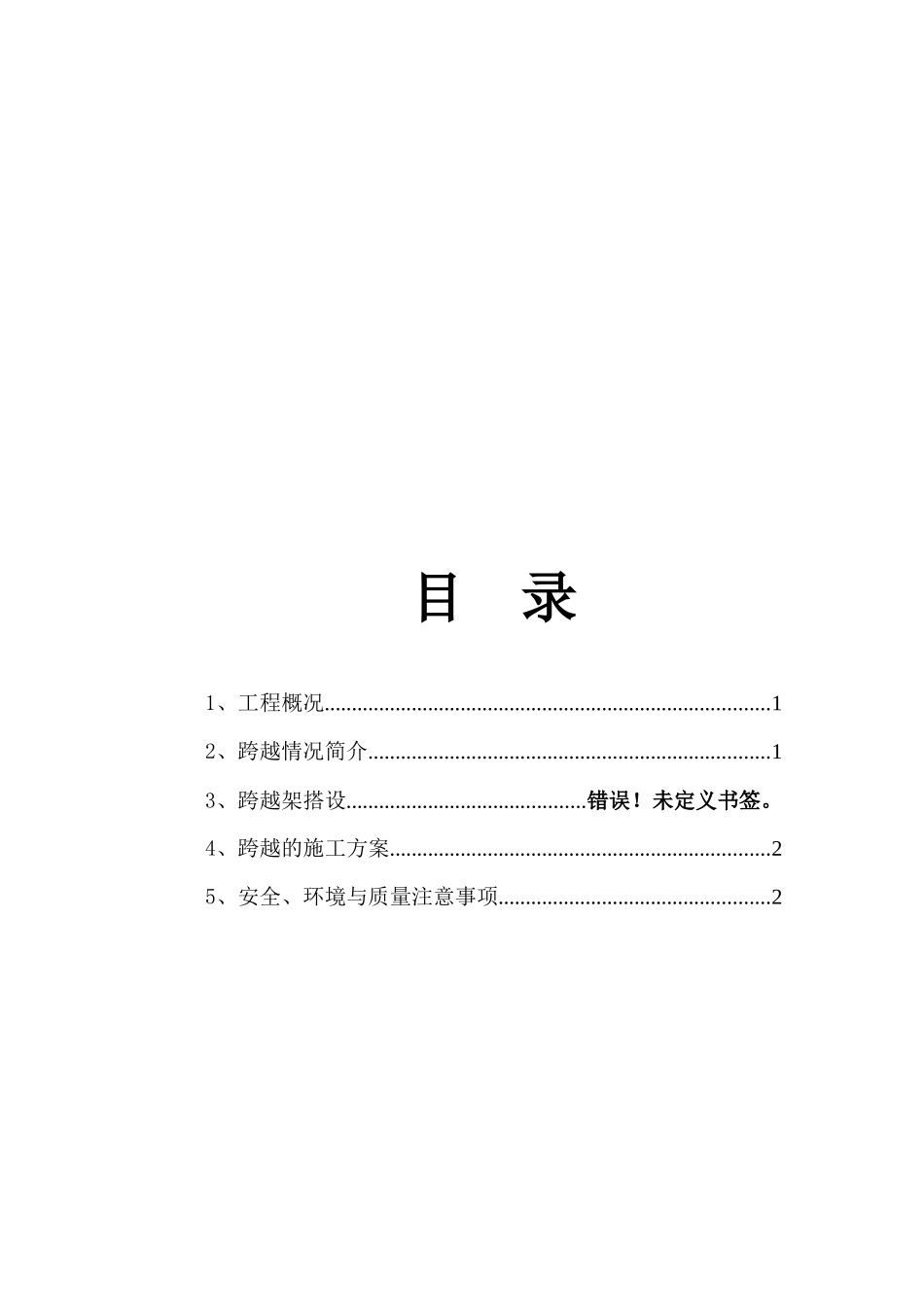

110kV阿伦变—那吉屯西郊输变电新建工程跨越高等级公路施工作业指导书110kV那吉屯西郊变—阿伦变输电线路新建工程项目经理部2012年2月1日审批：审核：编写：目录1、工程概况..................................................................................12、跨越情况简介..........................................................................13、跨越架搭设............................................错误！未定义书签。4、跨越的施工方案......................................................................25、安全、环境与质量注意事项..................................................2110kV那—阿线跨越高等级公路施工措施1、工程概工程名称：110kV阿伦变—那吉屯西郊输变电新建工程工程地点：内蒙呼伦贝尔市莫阿荣旗境内110kV那吉屯变至阿伦变输电线路。建设单位：呼伦贝尔电业局设计单位：湖南科鑫电力设计有限公司2、跨越情况简介跨越点:昭通至大关高等级公路11300m、13300m4、跨越的施工方案4.1按照安规要求在公路两侧搭设跨越架，跨越架应满足本措施的要求并打好分层拉线确保其牢固可靠。03346昭大高等级公路49#（ZMT2-18）50#（J1-15）跨昭大高等级公路示意图28933昭大高等级公路跨昭大高等级公路示意图61#（ZMT2-27）62#（JD2-18）26277110kV那—阿线跨越高等级公路施工措施4.2与公路管理部门联系，以利跨越时取得他们的配合。4.3跨越前首先将导地线导引绳展放至线路小号公路侧跨越架处并翻过跨越架。然后用一根尼龙绳（φ12）一头拴牢导地线导引绳，另一头整理好准备穿越公路。另一回路亦同此操作。4.4配合公路管理部门进行短暂封路，迅速将尼龙绳穿越公路并翻越公路大号侧的跨越架后，带张力将导地线导引绳翻越跨越架。4.5带张力使导线导地线导引绳腾空并临时锚于跨越架下，恢复公路通行。4.6一切准备就绪后，现场指挥发出升空命令，施工人员拆掉导地线导引绳临锚，导引绳升空，完成跨越。4.7导地线放、紧线详见《架线施工作业指导书》5、安全、环境与质量注意事项5.1、跨越施工前应与其主管部门达成协议，搭设牢固可靠的跨越架。5.2、跨越架与被跨越物之间的最小安全距离见下表:距离说明被跨越物名称公路架面水平距离(米)至路边:1110kV那—阿线跨越高等级公路施工措施架面垂直距离(米)至路面:5.3、跨越架搭设由施工技术部门提出搭设方案，经审批后实施。5.4、越线架搭设或拆除应设安全监护人，并悬挂醒目的安全警视标志。5.5、跨越架的中心应在线路中心线上，宽度应超出新建线路两边线1.5m，且架顶两侧应设外伸羊角。5.6、跨越架的搭设应保证稳固，较高的跨越架应分层打好落地拉线，跨越架顶部应绑扎牢靠。5.7、强风、暴雨过后应对越线架进行检查，确认合格方可使用。5.8、越线架的立杆、大横杆及小横杆的间距不得大于下表的规定：越线架类别立杆大横杆小横杆竹5.9、绑扎毛竹的铁丝端头必须朝下，以免伤到导线和施工人员。5.10跨越架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾或5级以上大风时，应停止工作。如施工中遇到上述情况，则应2110kV那—阿线跨越高等级公路施工措施将已展放好的网、绳加以安全保护，避免造成意外。5.11跨越架必须设置反向拉线。操作场地，特别是地钻群，不得设在松软土处，以确保施工安全。5.12严格遵守公司《职业安全健康和环境管理手册》、《职业安全健康和环境管理程序文件汇编》中的有关规定。5.13严格遵守《110—500千伏架空电力线路施工及验收规范》中的有关规定。5.14加强对跨越线路导地线的保护,不得磨损。5.15严格遵守公司《质量手册程序汇编》中的有关规定。5.163
