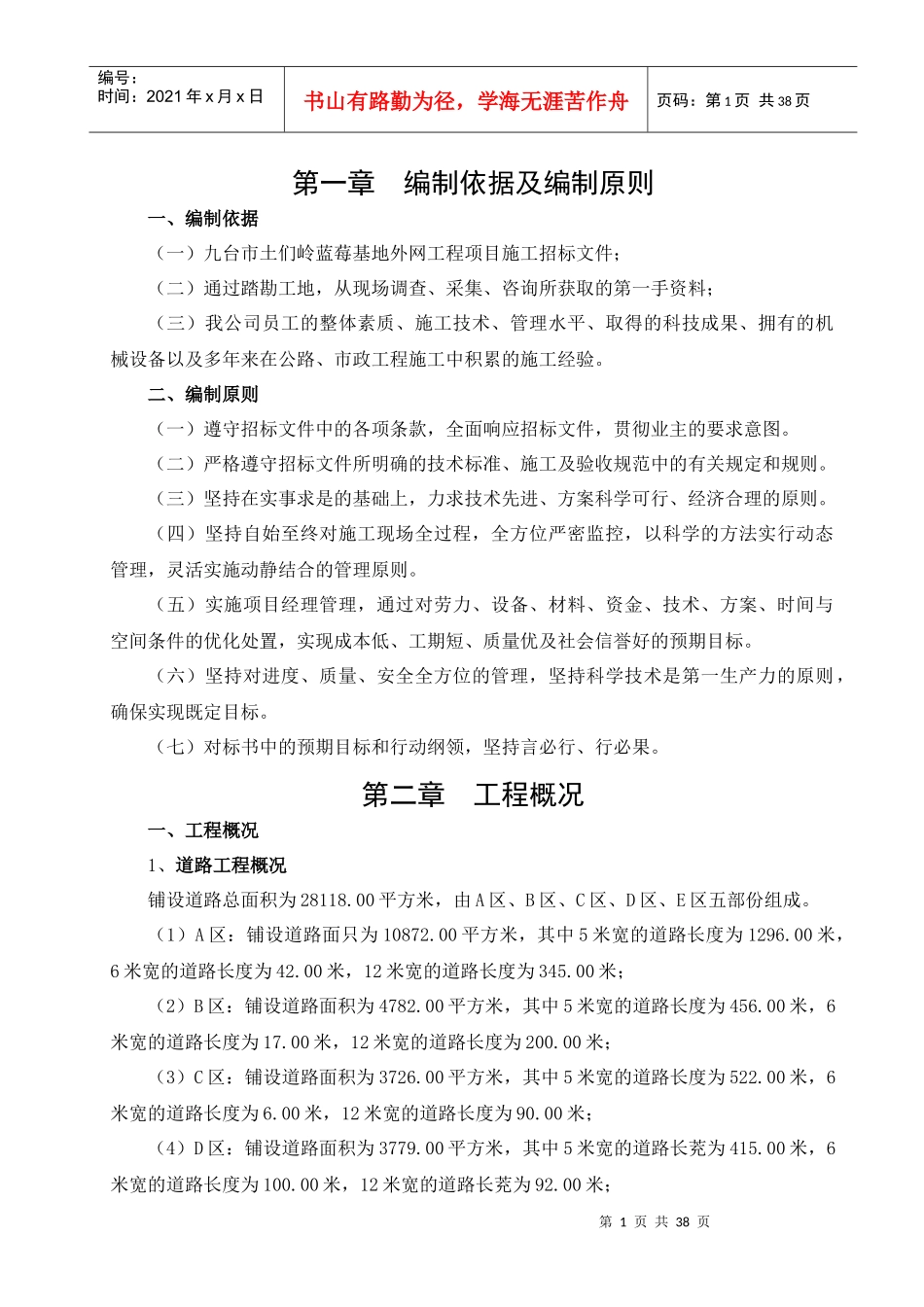

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页第一章编制依据及编制原则一、编制依据（一）九台市土们岭蓝莓基地外网工程项目施工招标文件；（二）通过踏勘工地，从现场调查、采集、咨询所获取的第一手资料；（三）我公司员工的整体素质、施工技术、管理水平、取得的科技成果、拥有的机械设备以及多年来在公路、市政工程施工中积累的施工经验。二、编制原则（一）遵守招标文件中的各项条款，全面响应招标文件，贯彻业主的要求意图。（二）严格遵守招标文件所明确的技术标准、施工及验收规范中的有关规定和规则。（三）坚持在实事求是的基础上，力求技术先进、方案科学可行、经济合理的原则。（四）坚持自始至终对施工现场全过程，全方位严密监控，以科学的方法实行动态管理，灵活实施动静结合的管理原则。（五）实施项目经理管理，通过对劳力、设备、材料、资金、技术、方案、时间与空间条件的优化处置，实现成本低、工期短、质量优及社会信誉好的预期目标。（六）坚持对进度、质量、安全全方位的管理，坚持科学技术是第一生产力的原则，确保实现既定目标。（七）对标书中的预期目标和行动纲领，坚持言必行、行必果。第二章工程概况一、工程概况1、道路工程概况铺设道路总面积为28118.00平方米，由A区、B区、C区、D区、E区五部份组成。（1）A区：铺设道路面只为10872.00平方米，其中5米宽的道路长度为1296.00米，6米宽的道路长度为42.00米，12米宽的道路长度为345.00米；（2）B区：铺设道路面积为4782.00平方米，其中5米宽的道路长度为456.00米，6米宽的道路长度为17.00米，12米宽的道路长度为200.00米；（3）C区：铺设道路面积为3726.00平方米，其中5米宽的道路长度为522.00米，6米宽的道路长度为6.00米，12米宽的道路长度为90.00米；（4）D区：铺设道路面积为3779.00平方米，其中5米宽的道路长茺为415.00米，6米宽的道路长度为100.00米，12米宽的道路长茺为92.00米；第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页（5）E区：铺设道路面积为4959.00平方米，其中4米宽的道路长度为290.00米，5米宽的道路长度为395.00米，6米宽的道路长度为124.00米，12米宽的道路长度为90.00米。（6）道路结构层为：180厚C20细石混凝土；800厚山皮石土基碾压（7）路边石为均为120红砖立砌，B区台地地面铺设多孔砖总面积为：4560.00平方米，B区边坡土方。道路单侧加设排水明沟，排水明沟遇道路交叉口处铺设D300水泥管。2、路边沟概况排水明沟两侧墙体为120厚红砖砌筑，墙面水泥砂浆勾缝，排水沟底部红砖平铺水泥砂浆勾缝。3、采暖工程本工程只有E区有采暖，采暖采用焊接钢管聚氨酯发泡保温、机械挖土、机械回填土、阀门安装、阀门井砌筑、管沟回填混沙等。（1）本园区使用电厂余热利用二次泵送给热用户。网热媒为30-20℃热水，设计热负荷为5950Kw，系统阻力为0.20MPa。（2）管材：DN≤200mm时采用无缝钢管，焊接DN＞200mm时采用螺旋焊接钢管。（3）阀门法兰及垫片的选用①排水阀及循环阀用蝶阀。②入口阀门室内除污器上的排气阀一律采用蝶阀，直径为D15。③采暖供回水阀采用闸阀。入口阀门井采用吉林省标准《住宅建筑采暖分户控制、热表计量技术规定》DB22/218-2000中附录A-1。④法兰用HG5010-58，Pg16及Pg25，平焊。（4）高点放空，低点排水①热水管道在坡度的最高点处设排气阀，在坡度的最低点设排水阀。②排水阀选用D25蝶阀，设在阀室内。③排水管管径为D25。（5）管线热补偿第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页管线采用无补偿直埋式。（6）管道保温①管道除锈后采用聚氨酯发泡成型。②聚氨酯发泡孔要求均匀，泡沫的闭孔率应在90%以上，具有一定弹性，不得发酥发脆，符合产品加工要求。③聚氨酯抗压强度必须＞0.25MPa，容重控制在50kg/m3，成品厚度为50mm。外用玻璃保护层4、给水工程概况（1）本园区供水引自电厂，经棚内二次加压使用。设计秒流量为3.82L/S，系统阻力为0.30MPa。（2）给水采用管道PE管，采用PE80SDR11系列，管道敷设深度1...
