温度传感器原理课件VIP免费

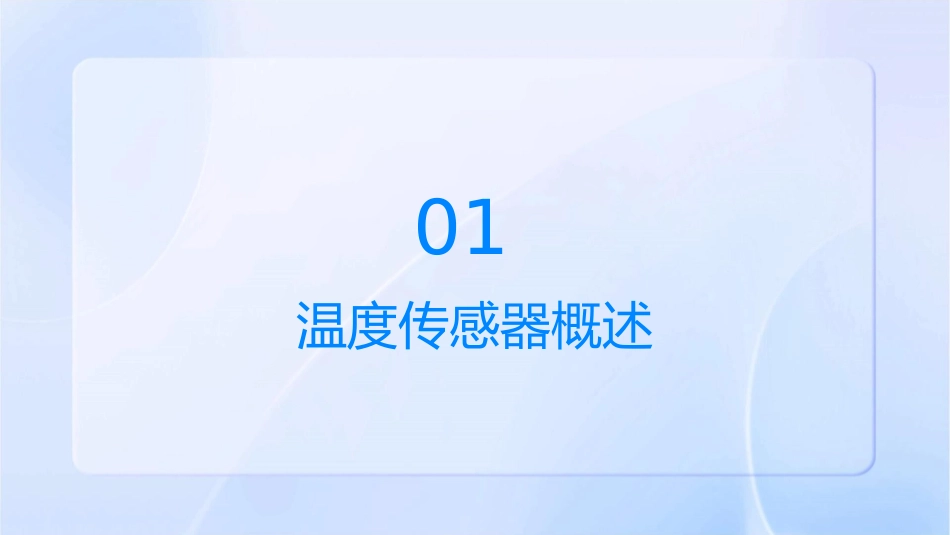

温度传感器原理课件•温度传感器概述•电阻式温度传感器•热电偶温度传感器•红外温度传感器•比较与选择策略•实验与案例分析•总结与展望01温度传感器概述定义与分类定义温度传感器是一种将温度变量转换为可输出信号的传感器，用于测量物体或环境的温度。分类按照测量方式可分为接触式和非接触式；按照工作原理可分为热电偶、热电阻、半导体温度传感器等。工作原理简介热电阻利用金属或半导体材料电阻值随温度变化的特性来测量温度，具有稳定性好、精度高等特点。热电偶利用两种不同金属连接处产生的热电势来测量温度，具有测量范围广、精度高等优点。半导体温度传感器利用半导体材料电阻率或PN结正向压降随温度变化的特性来测量温度，具有体积小、响应速度快等优点。应用领域及重要性01020304工业领域医疗卫生智能家居环境保护用于监测和控制生产过程中的温度，确保产品质量和生产安全。用于监测病患体温、药品储存温度等，确保医疗安全和药品有效性。用于监测室内温度，实现智能控温和节能管理。用于监测气象、水文等环境中的温度，为环境保护和灾害预警提供数据支持。02电阻式温度传感器原理与结构原理利用物质电阻随温度变化的特性进行测量。温度升高时，电阻值增加；温度降低时，电阻值减小。结构通常由热敏电阻、绝缘材料和引出线等组成。热敏电阻是核心元件，其阻值随温度变化而变化。测量电路及接口测量电路通常采用电桥电路进行测量，将热敏电阻与固定电阻组成电桥，通过测量电桥输出电压来推算温度值。接口可与微处理器、数模转换器、显示器等连接，实现温度的实时监测、控制和显示。优缺点分析优点结构简单、体积小、价格低廉、测量范围宽、精度高等。缺点受环境因素影响较大，如湿度、气氛等；长期稳定性较差，易老化；对非线性输出需要进行补偿处理等。03热电偶温度传感器原理与结构原理热电偶温度传感器基于塞贝克效应（Seebeckeffect），即两种不同导体组成的回路中，若两端温度不同，则在回路中产生热电势，通过测量该热电势来推算温度值。结构热电偶通常由两种不同成分的导体（如铜-康铜、镍铬-镍硅等）组成，一端连接热源（测量端），另一端连接测量仪表（参考端）。测量电路及接口测量电路为减小热电偶的冷端误差，常采用冷端补偿电路。常见的测量电路有桥式电路、放大器电路等，用于将热电势信号转换为标准电压或电流信号输出。接口热电偶传感器输出信号较小，需通过放大器、滤波器等进行信号调理和处理。接口电路应具有低噪声、高精度和高稳定性等特点，以保证测量精度和可靠性。优缺点分析优点热电偶温度传感器具有测量范围宽（-270~+2000℃）、精度高、稳定性好、响应时间快等优点。此外，热电偶结构简单，制造方便，成本较低。缺点热电偶的冷端补偿问题会影响测量精度。同时，热电偶对连接线的材质和长度有一定要求，否则会产生附加误差。此外，热电偶的长期稳定性和复现性较差。04红外温度传感器原理与结构原理结构基于黑体辐射定律，通过测量目标物体发射的红外辐射能量来确定其温度。主要由光学系统、红外探测器、信号处理器和显示输出等部分组成。VS测量方法及技术非接触式测量实时在线监测多点测量技术红外温度传感器可以在不接触目标物体的情况下进行温度测量，适用于高温、高压、有毒等恶劣环境。红外温度传感器可以实时监测目标物体的温度变化，并将数据传输给计算机或控制系统进行处理和分析。通过安装多个红外温度传感器，可以实现对多个目标物体或同一目标物体不同位置的温度进行同时测量。优缺点分析优点缺点非接触式测量，实时监测，多点测量，测量范围广，响应速度快，精度高等。受环境因素影响较大，如目标物体的发射率、背景辐射等；价格较高，不适用于大规模应用；对透明或半透明物体测量困难。05比较与选择策略不同类型传感器之间比较热电偶传感器利用热电效应测量温度，具有测量范围广、精度高的特点，但响应速度较慢，且易受电磁干扰影响。热电阻传感器利用材料电阻随温度变化的特性测量温度，具有较高的精度和稳定性，但线性度较差，需进行非线性补偿。红外温度传感器通过测量目标物体发射的红外辐射来测量温度，具有非接触式测量...
