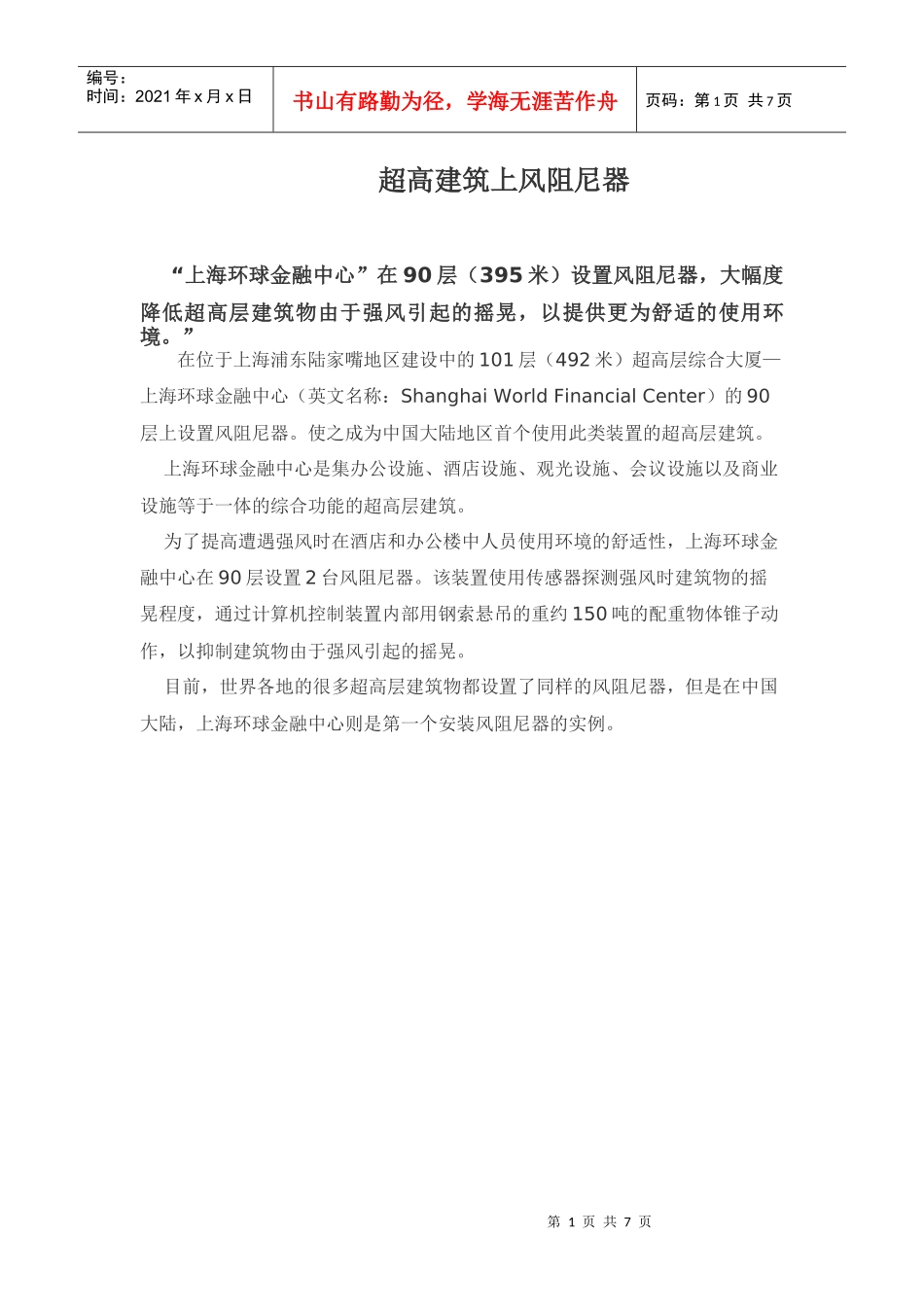

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页超高建筑上风阻尼器“上海环球金融中心”在90层（395米）设置风阻尼器，大幅度降低超高层建筑物由于强风引起的摇晃，以提供更为舒适的使用环境。”在位于上海浦东陆家嘴地区建设中的101层（492米）超高层综合大厦—上海环球金融中心（英文名称：ShanghaiWorldFinancialCenter）的90层上设置风阻尼器。使之成为中国大陆地区首个使用此类装置的超高层建筑。上海环球金融中心是集办公设施、酒店设施、观光设施、会议设施以及商业设施等于一体的综合功能的超高层建筑。为了提高遭遇强风时在酒店和办公楼中人员使用环境的舒适性，上海环球金融中心在90层设置2台风阻尼器。该装置使用传感器探测强风时建筑物的摇晃程度，通过计算机控制装置内部用钢索悬吊的重约150吨的配重物体锥子动作，以抑制建筑物由于强风引起的摇晃。目前，世界各地的很多超高层建筑物都设置了同样的风阻尼器，但是在中国大陆，上海环球金融中心则是第一个安装风阻尼器的实例。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页风阻尼器详细资料【风阻尼器的原理及构造】本装置中心装有和建筑物的固有周期一致的振动体（配重），使用传感器探测强风时建筑物的摇晃，通过驱动部控制配重物体的动作进而降低建筑物的摇晃程度。振动体（配重）通过装置下部（驱动部）的电机移动。驱动部设计为可以沿纵横两方向运动的状态，因此可以实现360度方向的控制。【风阻尼器简图】第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页【装置示意图】第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页【引入该装置后的效果】通过引入该装置，使强风时加在建筑物上的加速度（重力）降低40%左右。即使遭受强风袭击，建筑物内部的人员也基本感觉不到建筑物的摇晃。特别是对于高层区域为酒店的上海环球金融中心来说，在提高舒适性方面是一个非常重要的性能指标。减振性能达到了日本建筑学会关于建筑物振动的舒适性性能指标，这也是此类规模超高层建筑的最高标准。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页【风阻尼器的概要】基本工作方式：滚珠丝杠驱动型双方向三级式摆动主动调整型外形尺寸：左右宽9.0米，前后长9.0米，高度4.0米配重重量：每台150吨设置台数：2台【建筑概要】项目名称：上海环球金融中心（ShanghaiWorldFinancialCenter）建设地点：上海市浦东新区陆家嘴金融贸易区Z4－1地块用地面积：30,000m2占地面积：14,400m2总建筑面积：381,600m2建筑层数：地上101层、地下3层建筑高度；492米结构形式：钢筋混凝土结构（SRC结构）、钢结构（S结构）建设单位：上海环球金融中心有限公司策划：森海外株式会社（ForestOverseasCo.,Ltd.）设计审编：森大厦株式会社一级建筑士事务所建筑设计：KPF建筑师事务所株式会社入江三宅设计事务所结构设计：籁思理·罗伯逊联合股份有限公司(LERA)株式会社构造计画研究所机电设计：株式会社建筑设备设计研究所顾问设计：上海现代建筑设计（集团）有限公司、华东建筑设计研究院有限公司施工单位：中国建筑工程总公司、上海建工（集团）总公司总承包联合体第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页【设施概要】办公设施：7层～77层标准楼层面积约为3,300平方米，室内净高2.8米，架空地板高度15厘米，更备有室内净高3.0米，架空地板高度30厘米的交易厅专用楼层。此外，高度安全的安保系统、细致入微的空调系统、稳定的电力供给、以及由餐厅、咖啡厅等为中心的办公配套服务设施，将使其成为与国际金融中心相称的最新锐第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页的办公楼。办公楼的就业人员约1万人，主要面向一流的国际化大型企业。目前已有数家公司提出了入住意向。酒店设施：79层～93层提供优雅舒适环境的顶级...
