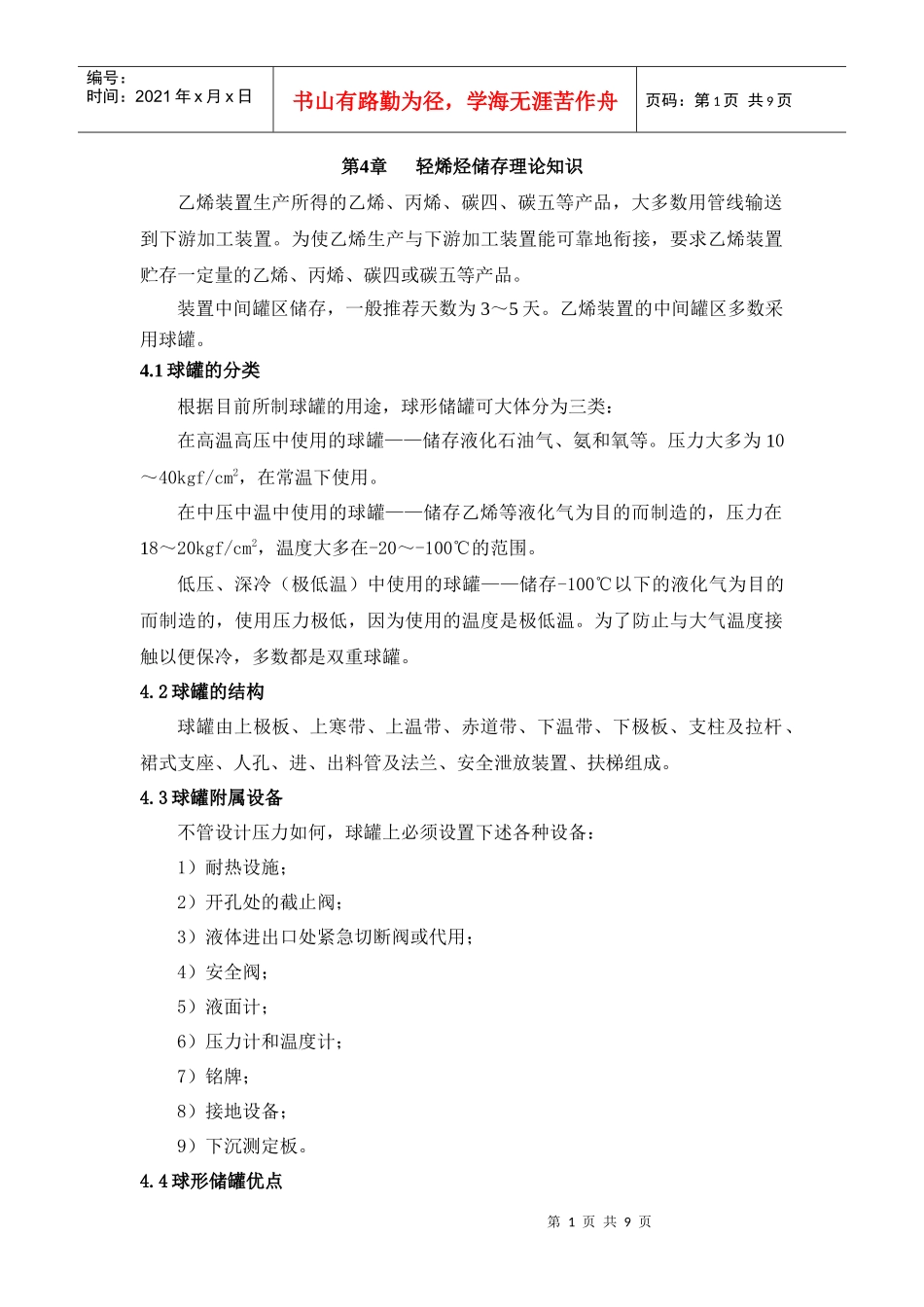

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第4章轻烯烃储存理论知识乙烯装置生产所得的乙烯、丙烯、碳四、碳五等产品，大多数用管线输送到下游加工装置。为使乙烯生产与下游加工装置能可靠地衔接，要求乙烯装置贮存一定量的乙烯、丙烯、碳四或碳五等产品。装置中间罐区储存，一般推荐天数为3～5天。乙烯装置的中间罐区多数采用球罐。4.1球罐的分类根据目前所制球罐的用途，球形储罐可大体分为三类：在高温高压中使用的球罐——储存液化石油气、氨和氧等。压力大多为10～40kgf/cm2，在常温下使用。在中压中温中使用的球罐——储存乙烯等液化气为目的而制造的，压力在18～20kgf/cm2，温度大多在-20～-100℃的范围。低压、深冷（极低温）中使用的球罐——储存-100℃以下的液化气为目的而制造的，使用压力极低，因为使用的温度是极低温。为了防止与大气温度接触以便保冷，多数都是双重球罐。4.2球罐的结构球罐由上极板、上寒带、上温带、赤道带、下温带、下极板、支柱及拉杆、裙式支座、人孔、进、出料管及法兰、安全泄放装置、扶梯组成。4.3球罐附属设备不管设计压力如何，球罐上必须设置下述各种设备：1）耐热设施；2）开孔处的截止阀；3）液体进出口处紧急切断阀或代用；4）安全阀；5）液面计；6）压力计和温度计；7）铭牌；8）接地设备；9）下沉测定板。4.4球形储罐优点第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1）与同等容量的圆筒形容器相比，球形容器的表面积最小；2）球形容器受力均匀，且在相同直径和工作压力下，其薄膜应力仅为圆筒容器的环向应力的12，故板厚仅需圆筒容器的12；3）由1）、2）两项，故球形容器的板面积小，板厚薄，重量轻，材料用量少（见表4-1），造价低。表4-1圆筒形与球形容器的材料消耗量对比容积/m3圆筒形容器（A）/t球形容器（B）/t钢材消耗比（B/A）50001801000.555100003001900.634300008005300.66230000800185（CT-1钢）0.2314）对抗风压来说，球形容器也比较圆筒形容器安全，球形风压系数为0.3左右，圆筒形风压系数约为0.7左右；而且受风面积球形容器也比同样容量的圆形容器小，所以对抵抗风载荷来说，球形容器比圆筒形容器安全的多。5）基础简单，工程量小，且建造费用低；6）球形容器作为储气罐使用，比水槽式气柜更有以下优点：（1）安装面积小，即气体可以加压储存于球形容器之中，对同一气体重量来说，在同一温度下，其体积与压力成反比，故球形容器的直径要小。（2）不像气柜那样，时而接触水，时而干燥，故腐蚀要小。（3）可以储存干燥气体，也可以储存能溶于水的气体。（4）如果在制造时检查严格，气体不会发生泄漏；而且在内部降压时，空气也不会漏入。（5）由于没有任何活动部分，故保养简单，维护费用少。（6）外观较气柜美观。4.5球形储罐缺点1）与圆筒形储罐相比，制造、安装都较苦难；2）焊接较困难，技术要求高；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3）焊缝长、检验要求又高，工作量大。4.6球罐型式球形储罐的型式，从形状看，有圆球型、椭球型。从球壳的划分组合方案看，主要的有足球型和瓜瓣型。从壳体的层数看，有单层、多层、双金属层和双重壳球罐等。4.7球罐对储存介质的限制在使用高强度钢制造的储存的液化石油气，含有硫化氢等不纯物，在焊缝附近或定位焊痕迹等处常常发生应力腐蚀裂纹，使液化石油气泄漏，进而能导致储罐的破坏。因此，对储罐内储存的物料组成，特别要加以注意。根据焊接施工条件要求，对610MPa级高强度钢而言，石油液化气中硫化氢的含量，尽可能保持在50ppm（液体中）以下。4.8液化气罐布置液化气罐和油罐在使用、防火等方面有许多不同，如液化石油气罐压力高，而油罐是常压，液化石油气罐组可不设防火堤，而油罐须设防火堤；液化石油气罐的火灾危险性较大，而油罐的火灾危险性相对较小，因此安装仪表，检修动火等要求各有不同；再者从流程上看，油罐和工艺装置、装卸油设施等联系比较多，彼此需要适当靠近，而液化气罐应尽量布置在厂区边缘地带有...
