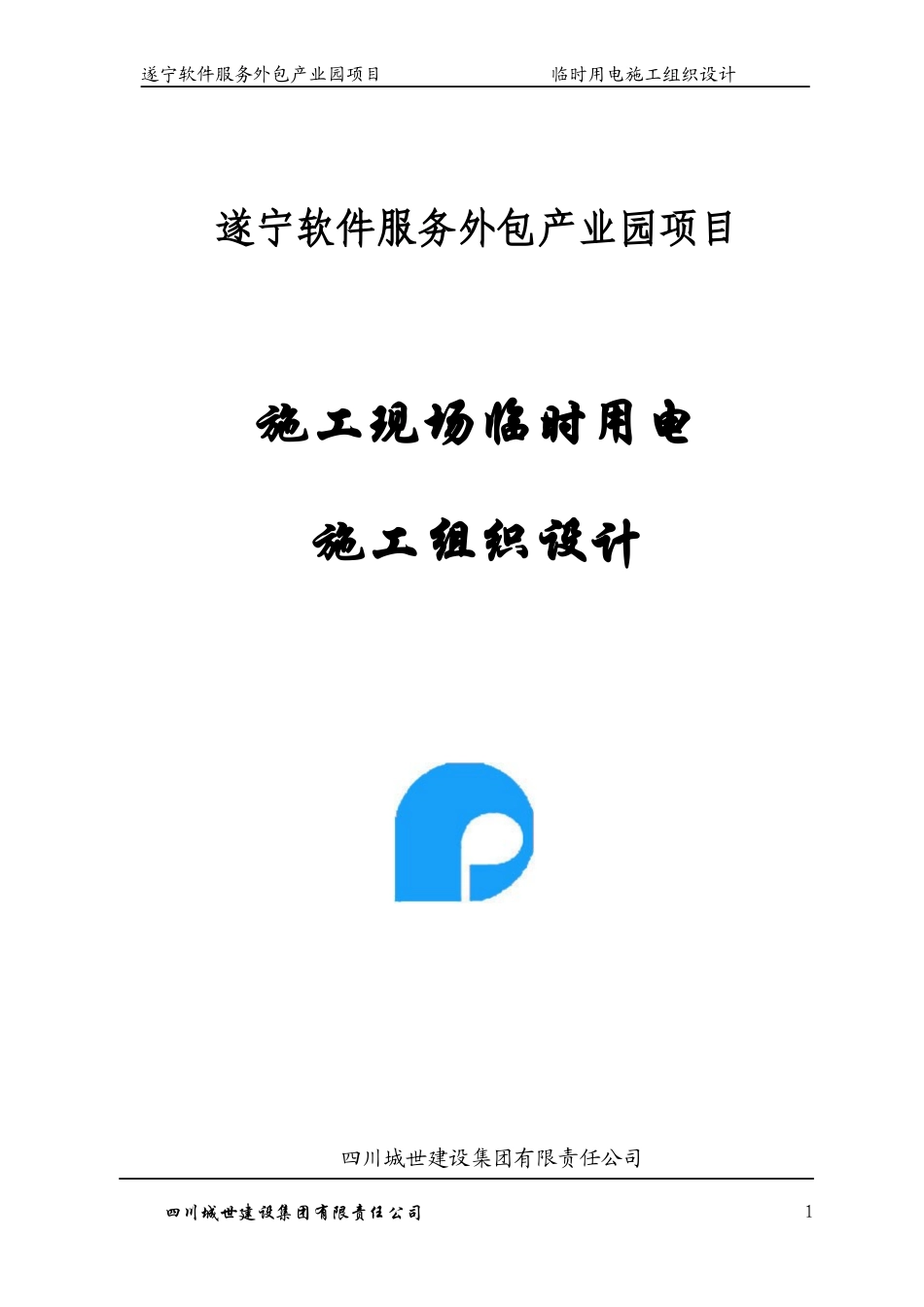

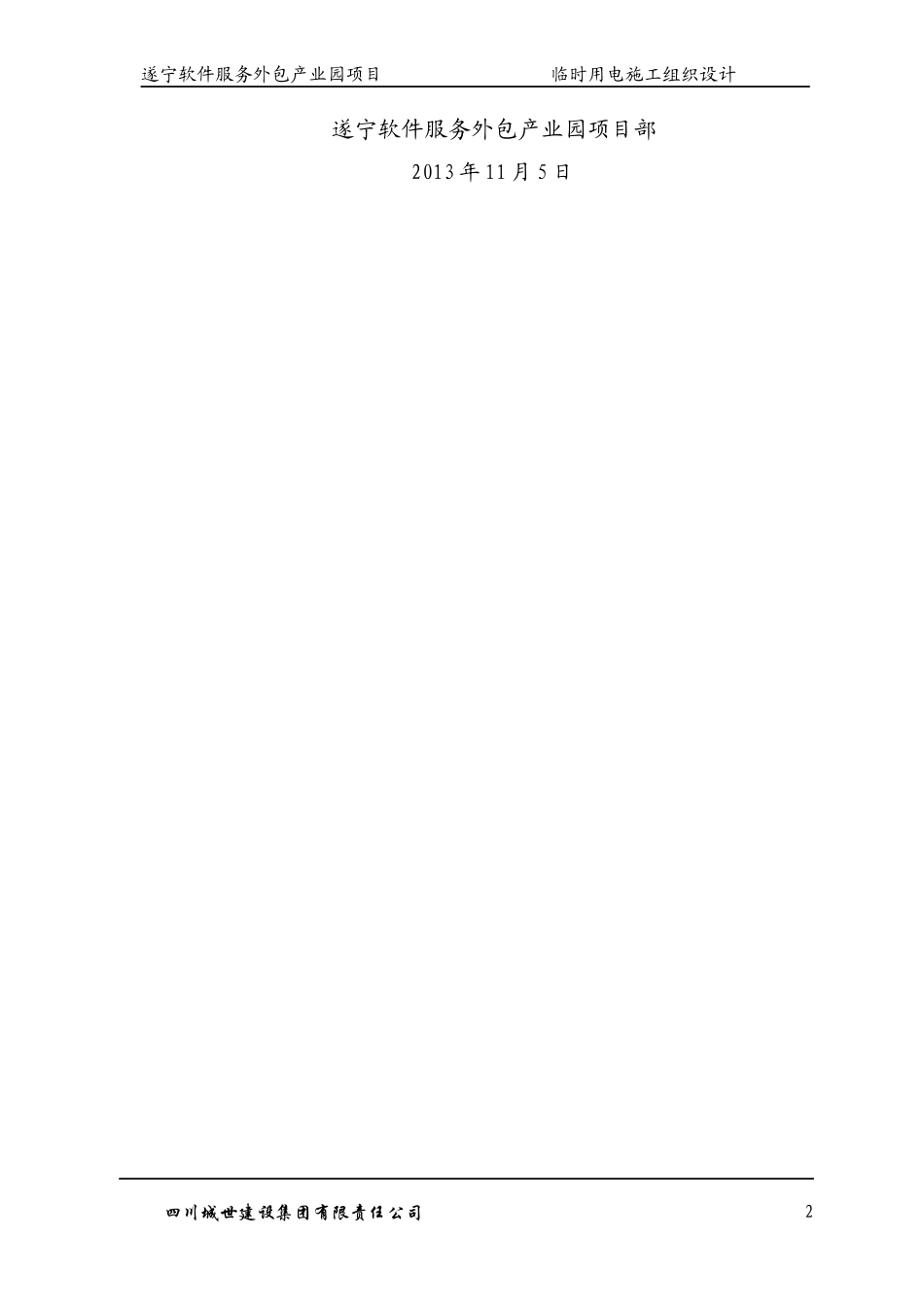

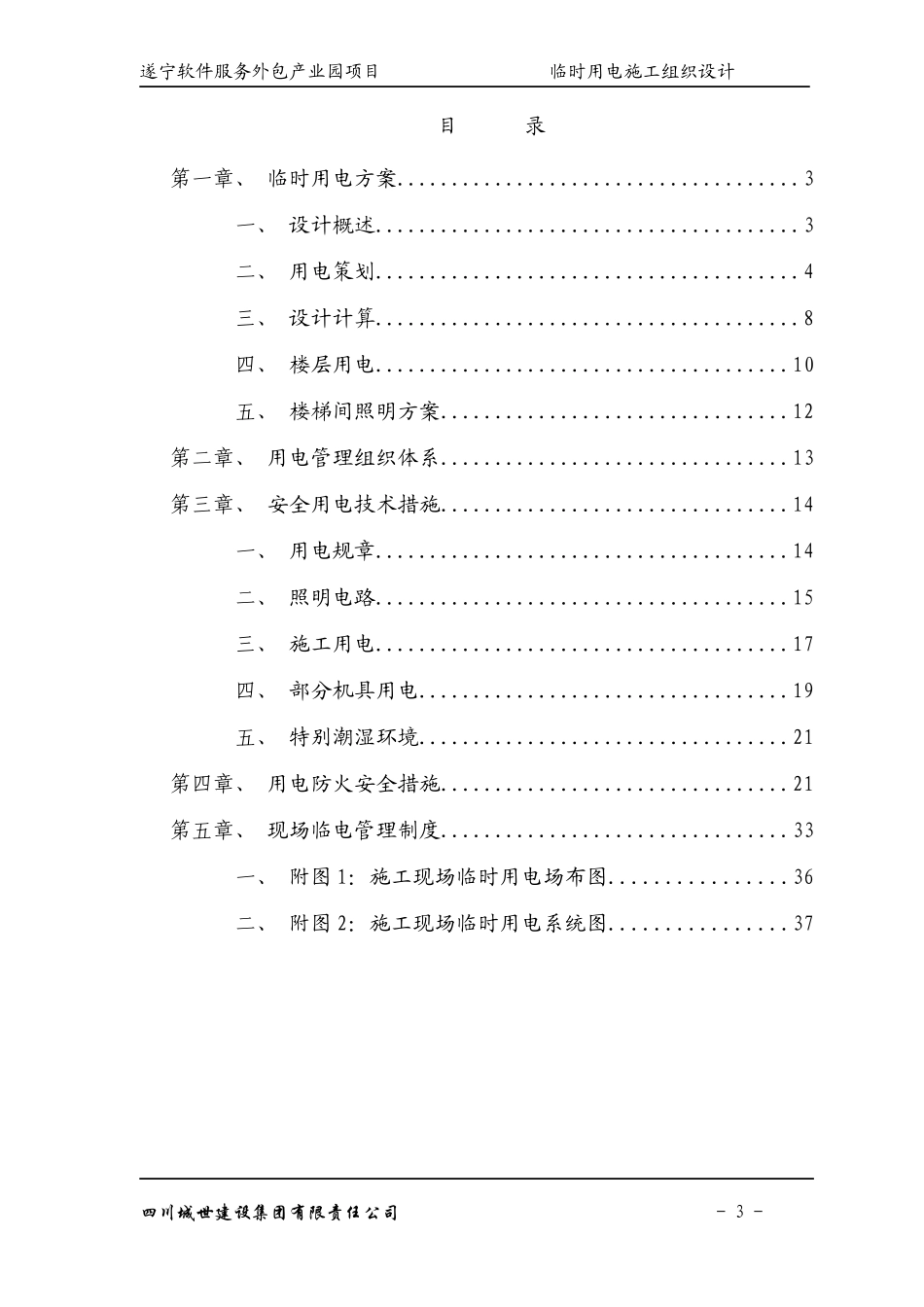

遂宁软件服务外包产业园项目临时用电施工组织设计遂宁软件服务外包产业园项目施工现场临时用电施工组织设计四川城世建设集团有限责任公司四川城世建设集团有限责任公司1遂宁软件服务外包产业园项目临时用电施工组织设计遂宁软件服务外包产业园项目部2013年11月5日四川城世建设集团有限责任公司2遂宁软件服务外包产业园项目临时用电施工组织设计目录第一章、临时用电方案.....................................3一、设计概述.......................................3二、用电策划.......................................4三、设计计算.......................................8四、楼层用电......................................10五、楼梯间照明方案................................12第二章、用电管理组织体系................................13第三章、安全用电技术措施................................14一、用电规章......................................14二、照明电路......................................15三、施工用电......................................17四、部分机具用电..................................19五、特别潮湿环境..................................21第四章、用电防火安全措施................................21第五章、现场临电管理制度................................33一、附图1：施工现场临时用电场布图................36二、附图2：施工现场临时用电系统图................37四川城世建设集团有限责任公司-3-遂宁软件服务外包产业园项目临时用电施工组织设计第一章、临时用电方案一、设计概述1、工程概况1、工程名称：遂宁软件服务外包产业园2、建设地点：遂宁河东新区安平大道中路。3、建设单位：遂宁华晟科技有限公司4、建筑层数：地下三层，地上2至31层5、本工程建筑面积为：24万㎡2、编制目的为了贯彻国家建设部《施工现场供用电安全规范》国家标准《GB50194-93》，保障施工现场用电安全，防止触电发生火灾事故，本工程特编制施工现场用电组织设计。根据本工程结构施工组织设计，工程由地下车库和1～10#号房组成。为提供整个施工区的施工用电，特编制本方案。本方案对整个结构施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，能够满足本工程整个结构施工过程的用电要求。四川城世建设集团有限责任公司-4-遂宁软件服务外包产业园项目临时用电施工组织设计二、用电策划1、现场配电容量根据业主已提供750KW临时施工用电的电源，并已接驳到工地红线边缘设置了总配电房，本工程施工区临时供电由总配房考虑采用二路（150+150）mm2电缆引至工地施工现场另设置施工现场总配电间，由施工现场总配电间引出至现场各施工区域。为达到遂宁市安全文明标化工地的要求，设计输电线路的走向沿施工道路直接埋地敷设，深度大于0.7米，并在电缆紧邻上下左右侧均匀铺设5㎝厚细砂，然后覆盖砖作保护层，并做好方位标记。2、主要现场临时用电设施根据现场实际情况及有关规定，综合考虑后期施工要求，进行临时场地布置如后附图1施工现场临时用电场布图。1、施工现场搭设办公区及生活区，采用组装式活动房2层，所有管理人员及施工班组食堂、宿舍设在生活区内；2、钢筋加工场、木工加工场地设在施工场地周边，地上部分施工时，钢筋加工场、木工加工场设在地下室顶板上；3、考虑现场施工工艺，设对焊机（100KW）二路专用线路；4、1～11#楼结构施工动力用电、照明用电。四川城世建设集团有限责任公司-5-遂宁软件服务外包产业园项目临时用电施工组织设计3、主要用电机具负荷序号机具名称规格型号数量（台）单机容量（KW）总容量（KW）1塔吊QTZ635452252人货梯11202203对焊机31003004电焊机6171025切割机300mmø27146弯曲机15-100mmø3397切断机8mmø3398空压机2JW-14183399插入振捣机6m头子151.522.510圆盘锯MJ10633911拌和机JS-35057.537.512砂浆机JS-25057.537.513增压机TSWA型23614生活区10010015压力焊机BX-5003309016刨锯MB10333917潜水泵48296四川城世建设集团有限责任公司-6-总电源总配电箱一级配电箱二级配电箱开关箱用电机具...
