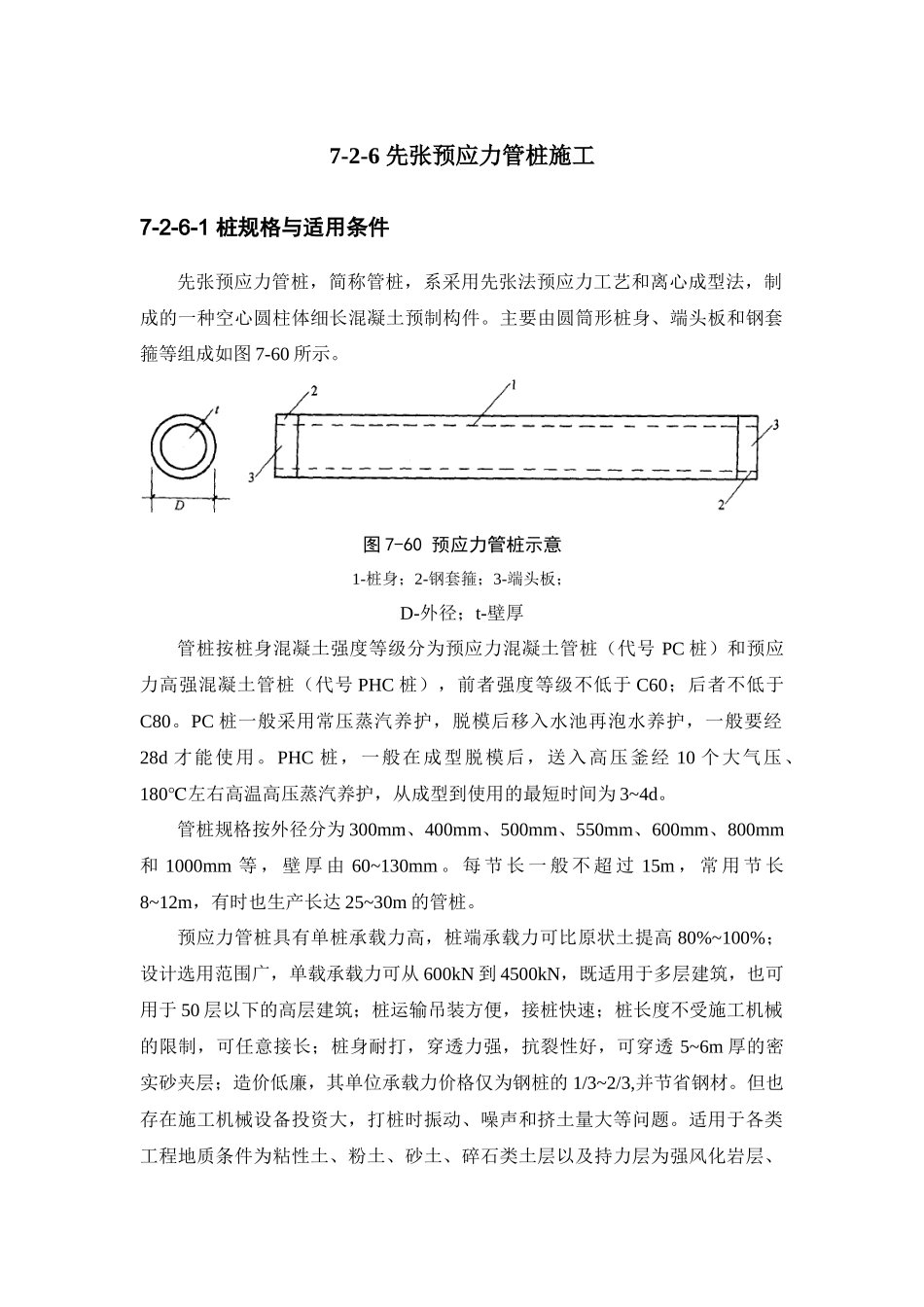

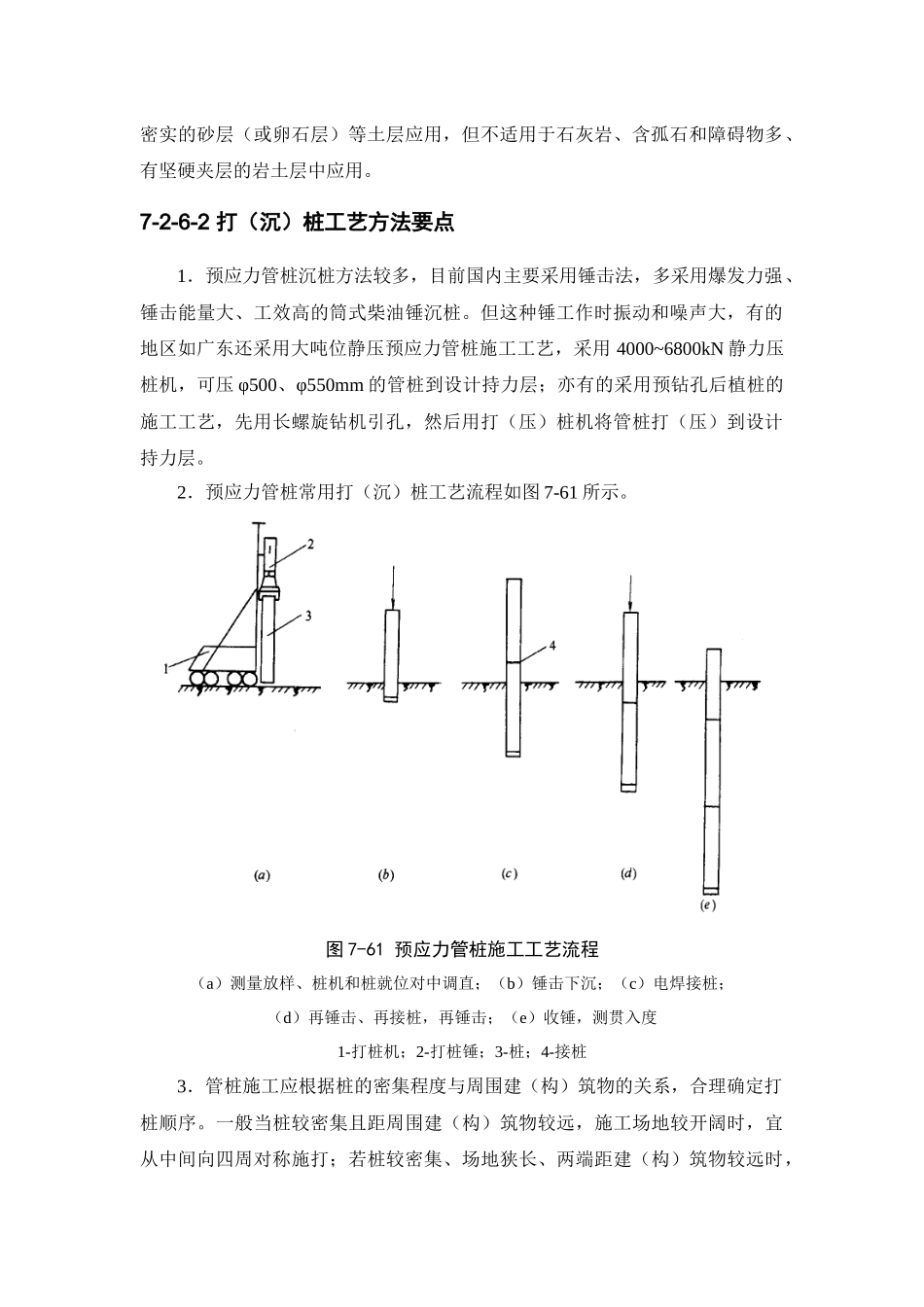

7-2-6先张预应力管桩施工7-2-6-1桩规格与适用条件先张预应力管桩，简称管桩，系采用先张法预应力工艺和离心成型法，制成的一种空心圆柱体细长混凝土预制构件。主要由圆筒形桩身、端头板和钢套箍等组成如图7-60所示。图7-60预应力管桩示意1-桩身；2-钢套箍；3-端头板；D-外径；t-壁厚管桩按桩身混凝土强度等级分为预应力混凝土管桩（代号PC桩）和预应力高强混凝土管桩（代号PHC桩），前者强度等级不低于C60；后者不低于C80。PC桩一般采用常压蒸汽养护，脱模后移入水池再泡水养护，一般要经28d才能使用。PHC桩，一般在成型脱模后，送入高压釜经10个大气压、180℃左右高温高压蒸汽养护，从成型到使用的最短时间为3~4d。管桩规格按外径分为300mm、400mm、500mm、550mm、600mm、800mm和1000mm等，壁厚由60~130mm。每节长一般不超过15m，常用节长8~12m，有时也生产长达25~30m的管桩。预应力管桩具有单桩承载力高，桩端承载力可比原状土提高80%~100%；设计选用范围广，单载承载力可从600kN到4500kN，既适用于多层建筑，也可用于50层以下的高层建筑；桩运输吊装方便，接桩快速；桩长度不受施工机械的限制，可任意接长；桩身耐打，穿透力强，抗裂性好，可穿透5~6m厚的密实砂夹层；造价低廉，其单位承载力价格仅为钢桩的1/3~2/3,并节省钢材。但也存在施工机械设备投资大，打桩时振动、噪声和挤土量大等问题。适用于各类工程地质条件为粘性土、粉土、砂土、碎石类土层以及持力层为强风化岩层、密实的砂层（或卵石层）等土层应用，但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层的岩土层中应用。7-2-6-2打（沉）桩工艺方法要点1．预应力管桩沉桩方法较多，目前国内主要采用锤击法，多采用爆发力强、锤击能量大、工效高的筒式柴油锤沉桩。但这种锤工作时振动和噪声大，有的地区如广东还采用大吨位静压预应力管桩施工工艺，采用4000~6800kN静力压桩机，可压φ500、φ550mm的管桩到设计持力层；亦有的采用预钻孔后植桩的施工工艺，先用长螺旋钻机引孔，然后用打（压）桩机将管桩打（压）到设计持力层。2．预应力管桩常用打（沉）桩工艺流程如图7-61所示。图7-61预应力管桩施工工艺流程（a）测量放样、桩机和桩就位对中调直；（b）锤击下沉；（c）电焊接桩；（d）再锤击、再接桩，再锤击；（e）收锤，测贯入度1-打桩机；2-打桩锤；3-桩；4-接桩3．管桩施工应根据桩的密集程度与周围建（构）筑物的关系，合理确定打桩顺序。一般当桩较密集且距周围建（构）筑物较远，施工场地较开阔时，宜从中间向四周对称施打；若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端对称施打；若桩较密集且一侧靠近建（构）筑物时，宜从毗邻建（构）筑物的一侧开始向另一方向施打。若建（构）筑物外围设有支护桩，宜先打设工程桩，再后打设外围支护桩。根据桩的入土深度，宜先打设深桩，后打设浅桩；根据管桩的规格，宜先大后小，先长后短；根据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。4．管桩施打应合理选择桩锤，桩锤选用一般应满足以下要求：（1）能保证桩的承载力满足设计要求；（2）能顺利或基本顺利地将桩下沉到设计深度；（3）打桩的破碎率能控制在1%左右，最多不超过3%；（4）满足设计要求的最后贯入度，最好为20~40mm/10击，每根桩的总锤击数宜在1500击以内，最多不超过2000~2500击。管桩施打一般多采用筒式柴油锤，其型号选用可参考表7-78。选择筒式柴油打桩锤参考表表7-78柴油锤型号25型32型~36型40型~50型60型~62型70型~72型80型适用管桩规格φ300φ400φ300φ400φ400φ500φ500φ550φ600φ550φ600φ600φ8005．预应力管桩打（沉）桩施工工艺程序为：测量定位→桩机就位→底桩就位、对中和调直→锤击沉桩→接桩→再锤击→再接桩→打至持力层→收锤。6．打桩前应通过轴线控制点，逐个定出桩位，打设钢筋标桩，并用白灰在标桩附近地面上画上一个圆心与标桩重合、直径与管桩相等的圆圈，以方便插桩对中，保持桩位正确。7．底桩就位前，应在桩身上划出单位长度标记，以便观察桩的入土深度及记录每米沉桩击数。吊桩就位一般用单点吊将管桩吊直，使桩尖插在白灰圈内，桩头部...
