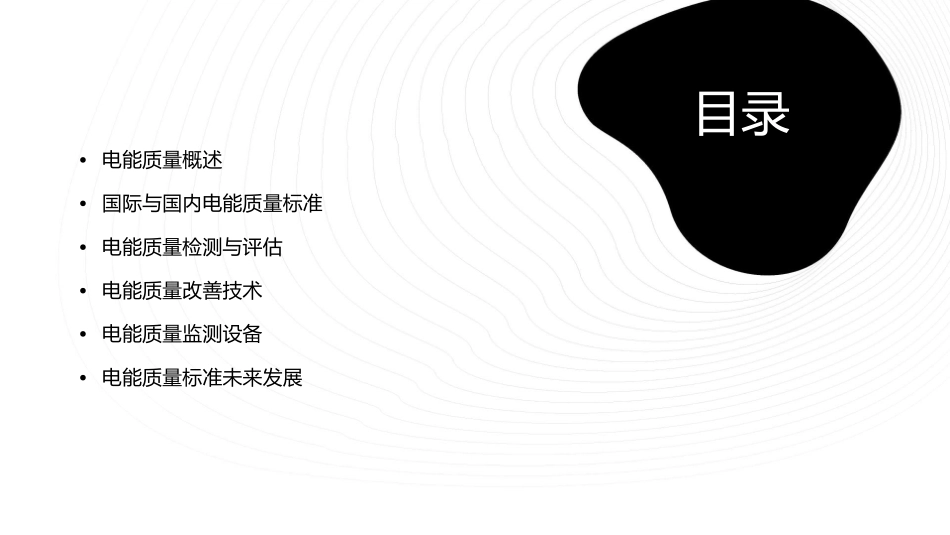

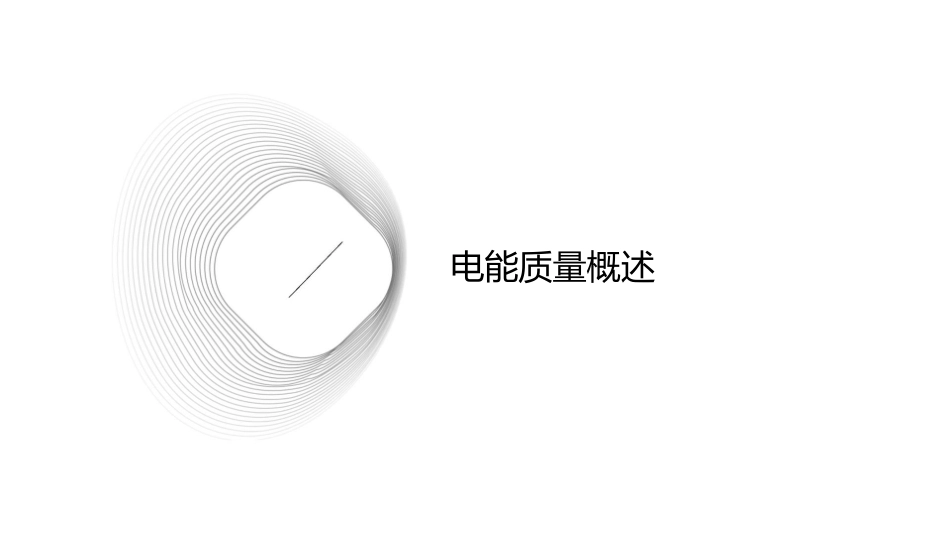

电能质量标准讲座课件目录•电能质量概述•国际与国内电能质量标准•电能质量检测与评估•电能质量改善技术•电能质量监测设备•电能质量标准未来发展电能质量概述电能质量定义总结词电能质量是指电力系统中电能的质量。详细描述电能质量包括电压、频率、波形和相位等参数，这些参数必须符合一定的标准，以保证电力系统的稳定运行和用户的正常供电。电能质量标准的意义总结词电能质量标准是保证电力系统正常运行的重要依据。详细描述电能质量标准规定了电力系统中各种参数的允许范围和偏差，以确保电力系统的稳定性和可靠性，同时满足用户对电力供应的需求。电能质量的影响因素总结词影响电能质量的因素主要包括电源、电网和负荷三方面。详细描述电源的波动、电网的阻抗和负荷的变化都会对电能质量造成影响。此外，自然灾害、人为破坏等外部因素也可能导致电能质量的下降。国际与国内电能质量标准联合国经济和社会理事会（UN/ECE）标准国内电能质量标准国家标准（GB）我国制定了多项电能质量相关国家标准，如GB/T14549-1993《电能质量公用电网谐波》、GB/T15543-2008《电能质量三相电压不平衡》等。电力行业标准（DL）电力行业也制定了一系列电能质量相关标准，如DL/T1028-2006《电能质量测量和评估技术导则》等。电能质量标准的比较国际与国内标准的比较国际和国内标准在电能质量的某些方面存在差异，如谐波限值、电压波动范围等。了解这些差异有助于企业更好地满足不同市场的需求。标准更新与变化随着技术的不断进步和市场需求的变化，电能质量标准也在不断更新和完善。及时关注标准动态，掌握最新要求，对于企业来说至关重要。电能质量检测与评估电能质量检测方法统计检测法瞬时检测法基于长期统计数据的分析，评估电压偏差、频率偏差等指标，反映电能质量的长期稳定性。通过测量瞬时电压、电流波形，分析其幅值、相位和波形畸变程度，以评估电能质量。频域分析法人工智能检测法将时域信号转换为频域信号，分析各频段的电压、电流分量，以评估特定频段的电能质量。利用机器学习、深度学习等技术，对大量数据进行训练和学习，自动识别和预测电能质量问题。电能质量评估指标电压偏差频率偏差衡量实际电压与额定电压之间的偏差程度，是电能质量的重要指标。实际频率与额定频率之间的偏差，影响电力系统的稳定运行。波形畸变电压或电流波形的畸变程度，反映谐波和间谐波的影响。闪变电压波动由于电压波动引起的照明设备闪烁对人眼的影响。电压幅值的快速变化，影响敏感设备的正常运行。电能质量评估流程数据处理问题诊断对采集的数据进行预处理和分析，提取关键指标。根据评估结果，识别和诊断电能质量问题及其原因。数据采集指标评估改善建议提出改善电能质量的措施和建议，包括技术和管理方面的改进措施。通过电能质量监测设备采集实时数据，包括电压、电流、功率等参数。根据电能质量评估指标，对处理后的数据进行评估。电能质量改善技术有源滤波技术有源滤波技术是一种先进的电能质量改善技术，通过向系统注入与谐波电流相位相反的电流，以消除谐波电流对电力系统的影响。有源滤波器可以实时监测系统中的谐波电流，并产生与之相反的谐波电流。通过这种方式，有源滤波器可以有效地消除谐波电流，提高电压质量。此外，有源滤波器还可以用于抑制电压波动和闪变现象，提高电力系统的稳定性。电压稳定技术电压稳定技术是确保电力系统稳定运行的重要手段之一，通过监测和控制电压的稳定状态，以避免电压崩溃和停电事故的发生。电压稳定技术主要通过监测电力系统的电压变化情况，以及控制无功补偿装置和发电机组等设备的运行状态来实现。当系统出现电压不稳定时，电压稳定技术可以迅速采取措施，如调整发电机组的无功出力、投切无功补偿装置等，以恢复电压的稳定状态。电能质量监测设备分散式电能质量监测设备在线式电能质量监测设备电能质量监测设备功能数据分析对采集的数据进行统计分析，生成各种报表和图表，便于用户了解电能质量的状况。实时监测实时监测电能的各项参数，如电压、电流、频率、波形等，并记录数据。02故障诊断03通过分析数据，发现电能质量问题，定位故障原因，提...
