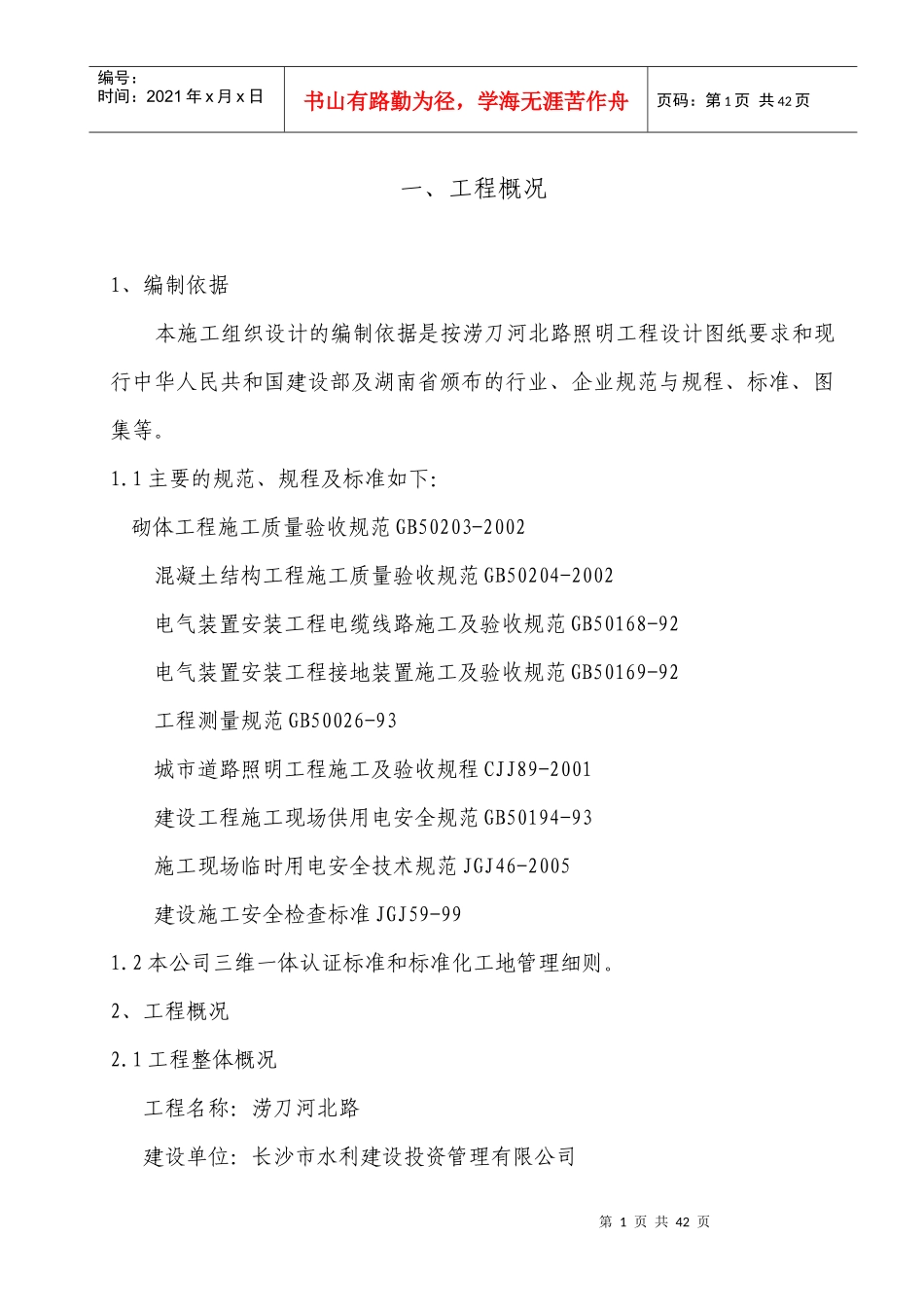

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页一、工程概况1、编制依据本施工组织设计的编制依据是按涝刀河北路照明工程设计图纸要求和现行中华人民共和国建设部及湖南省颁布的行业、企业规范与规程、标准、图集等。1.1主要的规范、规程及标准如下：砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-92工程测量规范GB50026-93城市道路照明工程施工及验收规程CJJ89-2001建设工程施工现场供用电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005建设施工安全检查标准JGJ59-991.2本公司三维一体认证标准和标准化工地管理细则。2、工程概况2.1工程整体概况工程名称：涝刀河北路建设单位：长沙市水利建设投资管理有限公司第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页设计单位:长沙市建筑设计院有限责任公司质监单位:长沙市建筑工程质量监督站监理单位:中国有色金属工业长沙勘察设计研究施工单位:湖南高岭建设集团股份有限公司建设规模：本标段工程道路全长895米，起止点桩号为K0+000-K0+895，路幅宽为20米，属城市次干道。工期要求：计划工期：40天；计划开工日期：2009年07月15日，竣工工期：2009年08月25日质量要求:确保优良工程2.2道路照明工程2.2.1本标段道路照明工程供电电源来自植基路路灯变电所（10KV/0.4KV）。2.2.2本路段路灯基本采用11米高单臂路灯，防护等级IP65，光源均为250W高压钠灯，灯间距35米。路灯分全夜、半夜对称间隔控制。光源发光效率为120Lm/W，采用单灯补偿方式，功率因素大于0.9，并采用节能型电感镇流器。2.2.3路灯线路穿PVC110管外加混凝土包封埋设，埋深为管顶距人行道地面0.5米及车行道地面0.7米。2.2.4指路牌、电话亭、公交站照明分支管采用PVC50管，引自临近路灯井。2.2.5路灯配电采用三相五线制配线，各相回路交错接引灯具，三相负荷第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页应尽量平衡。2.2.6防雷接地，中杆灯设避雷针，路灯利用钢杆为接闪器，接地采用TN-S三相五线制接地系统，所用灯杆、灯具均应与PE线可靠焊接。PE线应与个灯具基础接地极可靠连接，要求保护接地电阻不大于4欧姆。二、施工组织与部署1、部署原则1.1集中力量保质量、保工期，在人力、物资、机具给该工程以充分保障，各工序管理工作应相互协助，指导好现场的施工工作，搞好各工种的协调配合。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页1.2组织各工种配合施工，穿插作业，重点部位重点赶工。以达到土建、安装及其它各工种之间互创施工条件，以确保工程总体进度。2、施工组织机构2.1本电气照明安装工程项目，负责安装施工组织和管理，其组成成员如下：职务姓名备注职务姓名备注项目经理杨国华电气施工员吴私曲技术负责人陈宇电气技术员万刚质检员安全员预算员王飞跃材料员2.2项目经理将负责专业施工队伍的施工现场协调和安排。抓好工程质量和安全的同时，抓好对环境保护的要求。3、施工管理措施为顺利实现质量目标，我们采取的主要管理措施有：3.1将该工程列为公司的重点项目，由公司总经理直接领导，并组成施工现场管理机构，发挥公司的优势，在各施工生产要素的配置上对该工程实行重点政策，确保工程顺利完成。3.2组建精干、高效强有力的项目经理部，选配高素质的项目经理和管理人员，实行项目管理负责制，全权组织技术、质检、材料、安全、劳资、财务等部门对工程施工进行全员、全面、全过程的系统动态管理，并对工程质量、施工进度、安全生产、文明施工、成本核算及经济效益等进行全方位的第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页目标责任管理与控制。3.3用技术熟练，纪律严明，经过多个大型工程锤炼的能打硬仗的高素质的作业队伍，在该工程上进行施工，发挥我公司管...
