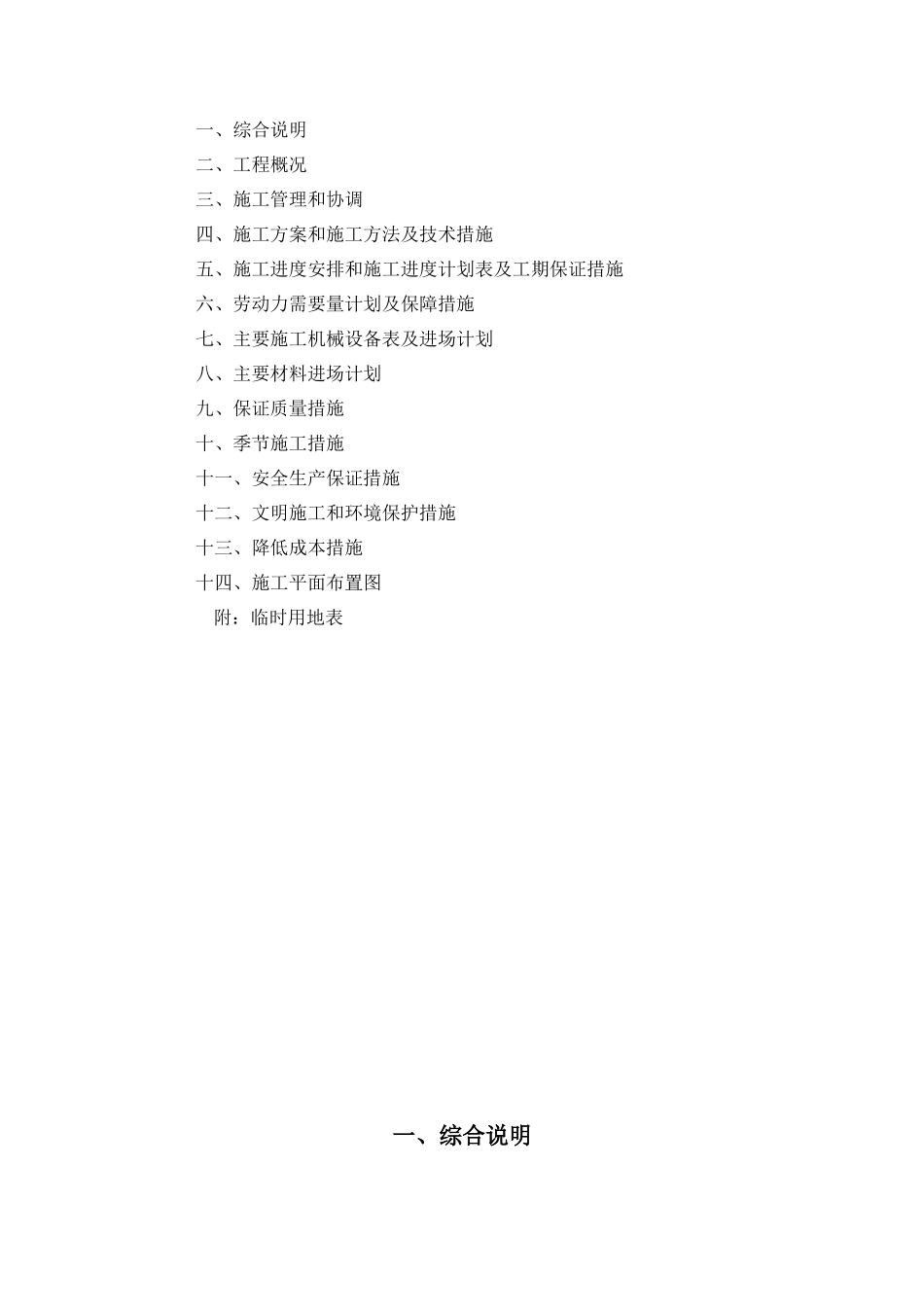

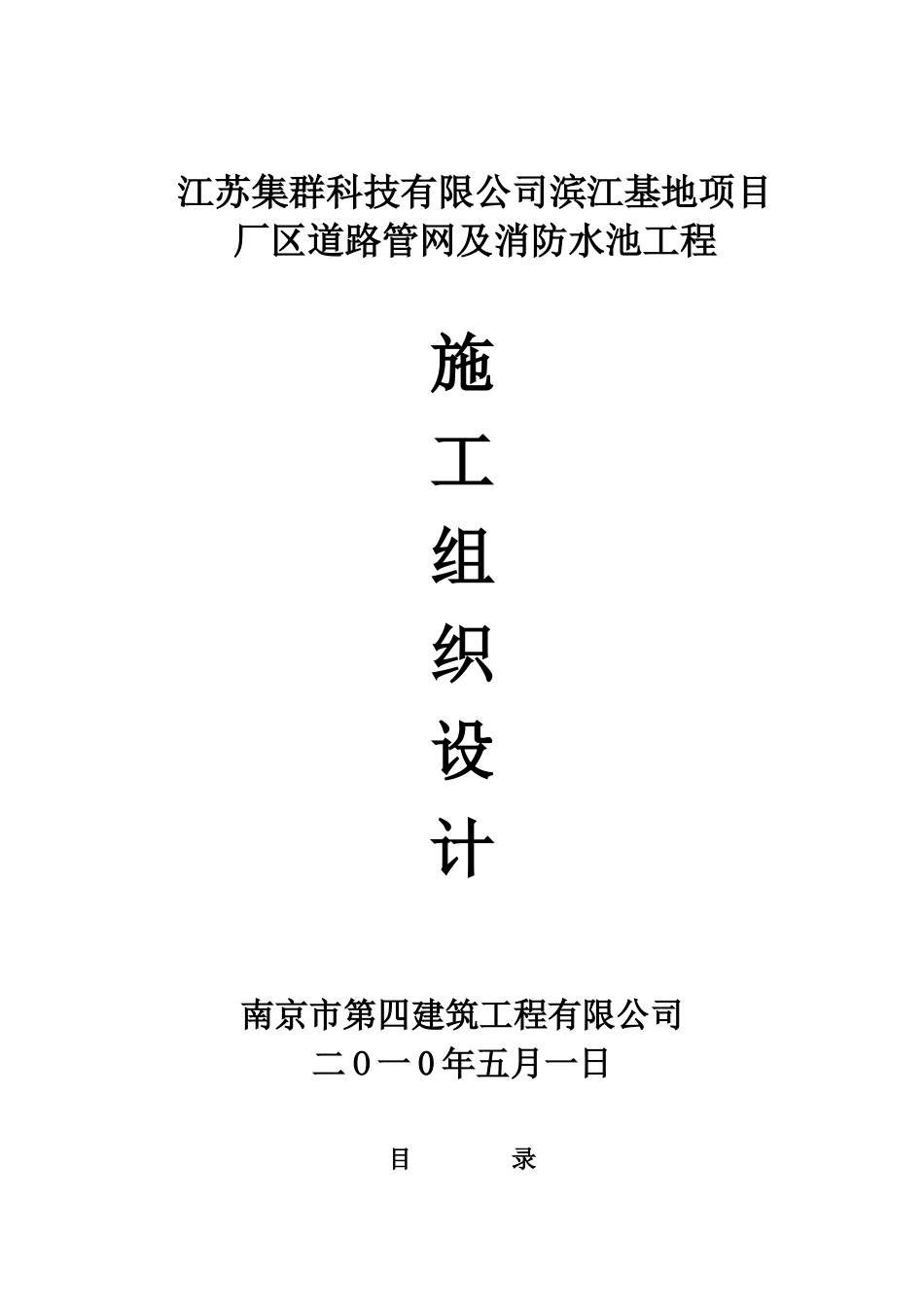

江苏集群科技有限公司滨江基地项目厂区道路管网及消防水池工程施工组织设计南京市第四建筑工程有限公司二O一0年五月一日目录一、综合说明二、工程概况三、施工管理和协调四、施工方案和施工方法及技术措施五、施工进度安排和施工进度计划表及工期保证措施六、劳动力需要量计划及保障措施七、主要施工机械设备表及进场计划八、主要材料进场计划九、保证质量措施十、季节施工措施十一、安全生产保证措施十二、文明施工和环境保护措施十三、降低成本措施十四、施工平面布置图附：临时用地表一、综合说明1、编制依据（1）江苏集群科技有限公司滨江基地项目厂区道路管网及消防水池工程的招标文件、工程量清单、施工图等。（2）国家及地方现行的有关标准、施工规程、规范及国家和上级部门的有关规定。（3）本工程预算分析书。（4）本公司颁发的《管理手册》、《程序文件》及《作业指导书》。（5）本公司的技术素质及机械装备情况。（6）工程的地理位置、现场条件及水、电、交通等情况。2、编制说明（1）编制内容为招标文件所要求的设计文件中全部工程内容的施工组织与管理。（2）施工工期拟从2010年5月20日开始，实际施工以甲方批准的开工日期为准。（3）厂房一、厂房二周围的道路等分项施工，拟在厂房一、厂房二竣工后进行。（4）我公司已在前期施工了贵公司的办公楼及食堂宿舍楼工程，现场已有的办公区、生活区、配电房等临时设施可以利用。（5）严格执行南京市江宁区人民政府办公室文件[江宁政办发(2007)157号]《南京市江宁区建设工程文明施工实施办法（试行）》。二、工程概况1、工程建设概况工程名称：江苏集群科技有限公司滨江基地厂区道路管网及消防水池工程建设单位：江苏集群科技有限公司设计单位：江苏省第二建筑设计研究院有限责任公司勘察单位：南京江淮勘察工程有限公司招标质量要求：符合国家验收标准本公司质量目标：符合国家验收标准招标工期（日历天）：60天本公司工期计划（日历天）：60天拟开、竣工日期：2010年5月20日——2010年7月18日2、建筑设计特点：本工程位于南京市江宁滨江开发区景明大街与翔凤路路口，由厂区道路管网和消防水池工程组成，消防水池及泵房建筑面积约为194m2。按结构图消防水池及泵房工程±0.000相当于绝对标高15.200m（吴淞高程），净高3.100m，顶板上口绝对标高18.500m（吴淞高程）。室外给排水、电气管网及安装。水泥混凝土道路、植草砖地面。水表井、检查井、化粪池等。3、结构设计特点：消防水池及泵房工程基础持力层为2-3层粉质粘土。混凝土强度等级：垫层混凝土为C15。底板、顶板、墙及楼梯混凝土均采用C30，抗渗标号为S6。钢筋采用HPB235级钢筋，HRB335级钢筋。焊条E43型用于HPB235级钢筋、E50型用于HRB335级钢筋。迎水面混凝土保护层厚度为50mm，其他位置混凝土保护层厚度为30mm。底板厚度350mm、顶板厚度200mm、墙厚度300（200）mm。顶板上覆土厚度≤300mm。内墙采用混凝土KM1砖，M7.5水泥砂浆砌筑。道路路面混凝土强度等级为C25。植草砖地面，贴C25混凝土花格块，填过筛种植土。4、安装设计特点（1）电气工程电气工程包括：厂区室外电力、路灯照明、室外弱电和消防水泵房配电等。本工程从室外引来1路10KV电源至本单位厂房一10/0.4KV变电所，10KV高压线路全部采用电缆埋地暗敷设。本工程用电负荷均为三级负荷。低压配电接地型式采用TN-S系统，电源进线处采用重复接地，且所有的金属灯杆均应可靠接地，接地电阻不大于4欧姆。门卫内灯具及插座采用BV导线穿镀锌钢管埋地、墙敷设，空调插座采用VV电缆穿镀锌钢管埋地敷设。庭院灯、路灯照明控制箱电源引自变电所低压柜，进线电源为380/220V。室外照明线路采用VV电缆，穿相应保护管埋地敷设，灯具均采用标准控制箱集中控制。（2）给排水工程包括：基地内室外生活给水、消防给水、雨水、污水管网以及消防水池、消防泵房等。消防水源采用区域消防给水系统，设置消防水池及泵房以保证消防水量及水压要求。设置室外消火栓。生活用水采用市政管网直供。生活污水靠基地内污水管网重力自流，经化粪池后排入园区污水处理厂。雨水经基地内雨水管网重力自流人开发区雨水管网。室外埋地生活给水管采用...
