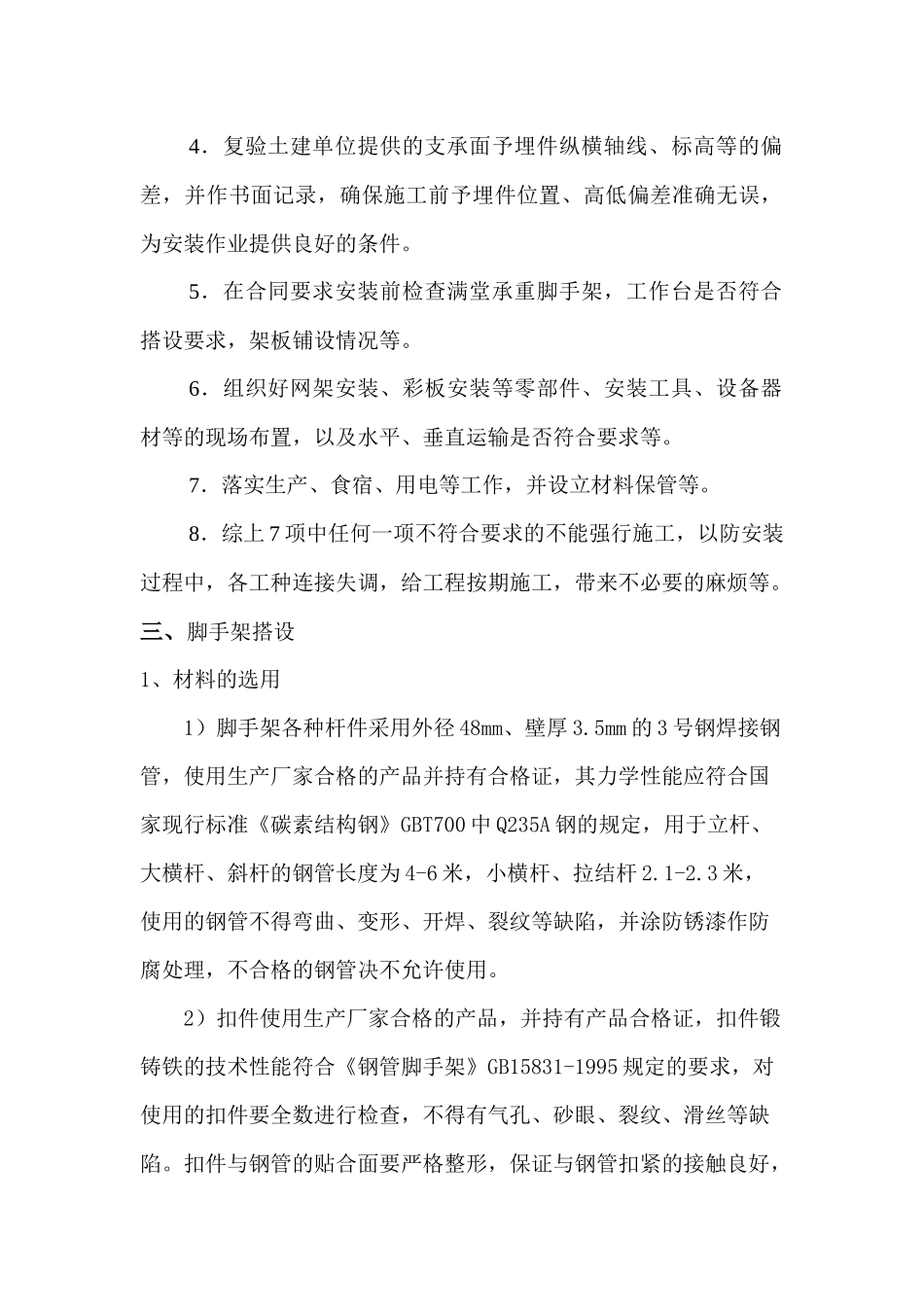

郑州市第十二中学网架工程施工方案河南天盛钢结构工程有限公司二零一零年十二月十三日郑州市第十二中学网架钢承板施工方案一、工程概况该工程系郑州市第十二中学的承重钢网架及钢承板屋面，网架覆盖面积约841.75平方米，网架采用上弦支承的螺栓球节点正方四角锥形式，钢承板采用H型钢支承，钢承板固定在H型钢梁上的连接形式。二、施工准备工作：1．设立工程项目指挥部，由项目经理部负责技术管理，安全生产、材料管理等全面工作。项目经理部：项目经理：1名技术负责人：1名质检负责人：1名材料保管员：1名焊工：5名安装工：15名2．由主管技术人员进行技术、图纸交底，包括施工安装方案、操作规程、安全措施、工艺要求、质量保证等。3．进行安全教育，制定安全规章制度，严格做到安全生产，文明施工等。4．复验土建单位提供的支承面予埋件纵横轴线、标高等的偏差，并作书面记录，确保施工前予埋件位置、高低偏差准确无误，为安装作业提供良好的条件。5．在合同要求安装前检查满堂承重脚手架，工作台是否符合搭设要求，架板铺设情况等。6．组织好网架安装、彩板安装等零部件、安装工具、设备器材等的现场布置，以及水平、垂直运输是否符合要求等。7．落实生产、食宿、用电等工作，并设立材料保管等。8．综上7项中任何一项不符合要求的不能强行施工，以防安装过程中，各工种连接失调，给工程按期施工，带来不必要的麻烦等。三、脚手架搭设1、材料的选用1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。2、脚手架结构技术要求（1）依脚手架结构要求本工程为框架结构，采用里外双排架使用，脚手架里侧立杆距墙200mm，竖立杆低于檐口为450mm，外立杆高于墙口1.2m，立杆排距1.2m，立杆纵距1.8m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于±50mm，大横杆搭设要水平，全长水平差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。（2）架体与建筑物的拉结，架体高度每楼层用短钢管与楼层柱子拉结，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于4米且层层拉接及水平间距不大于6米且每隔一混凝土柱设置一拉接点，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。布设形式采用花排。（3）剪刀撑采用6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150mm，最下边斜杆与立杆的连结点距离不大于200mm，剪刀撑杆件的搭接长度为1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于10cm处。剪刀撑下端一定要落地。（4）脚手板的铺设，施工操作层的脚手架必须铺满、铺稳、...
