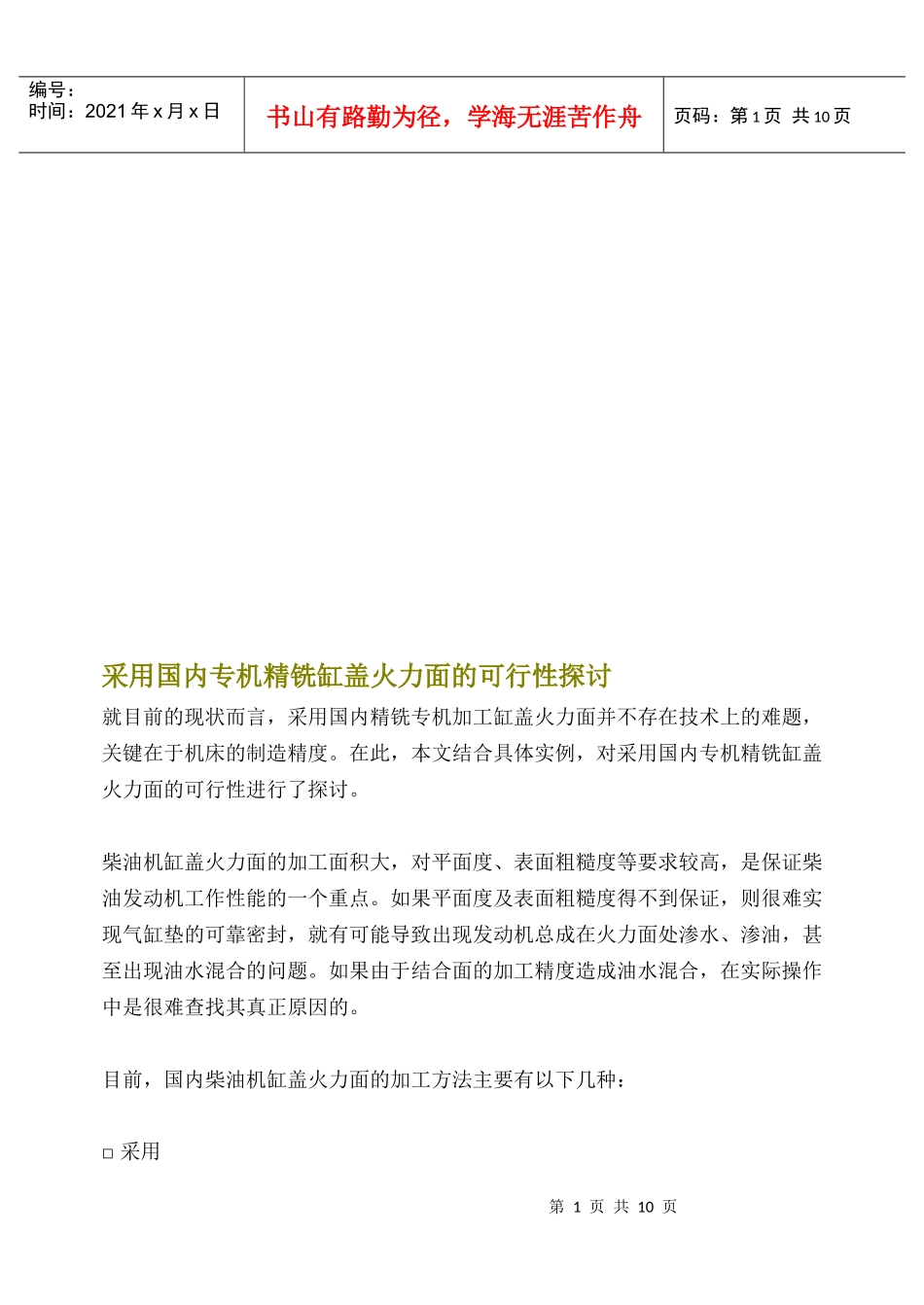

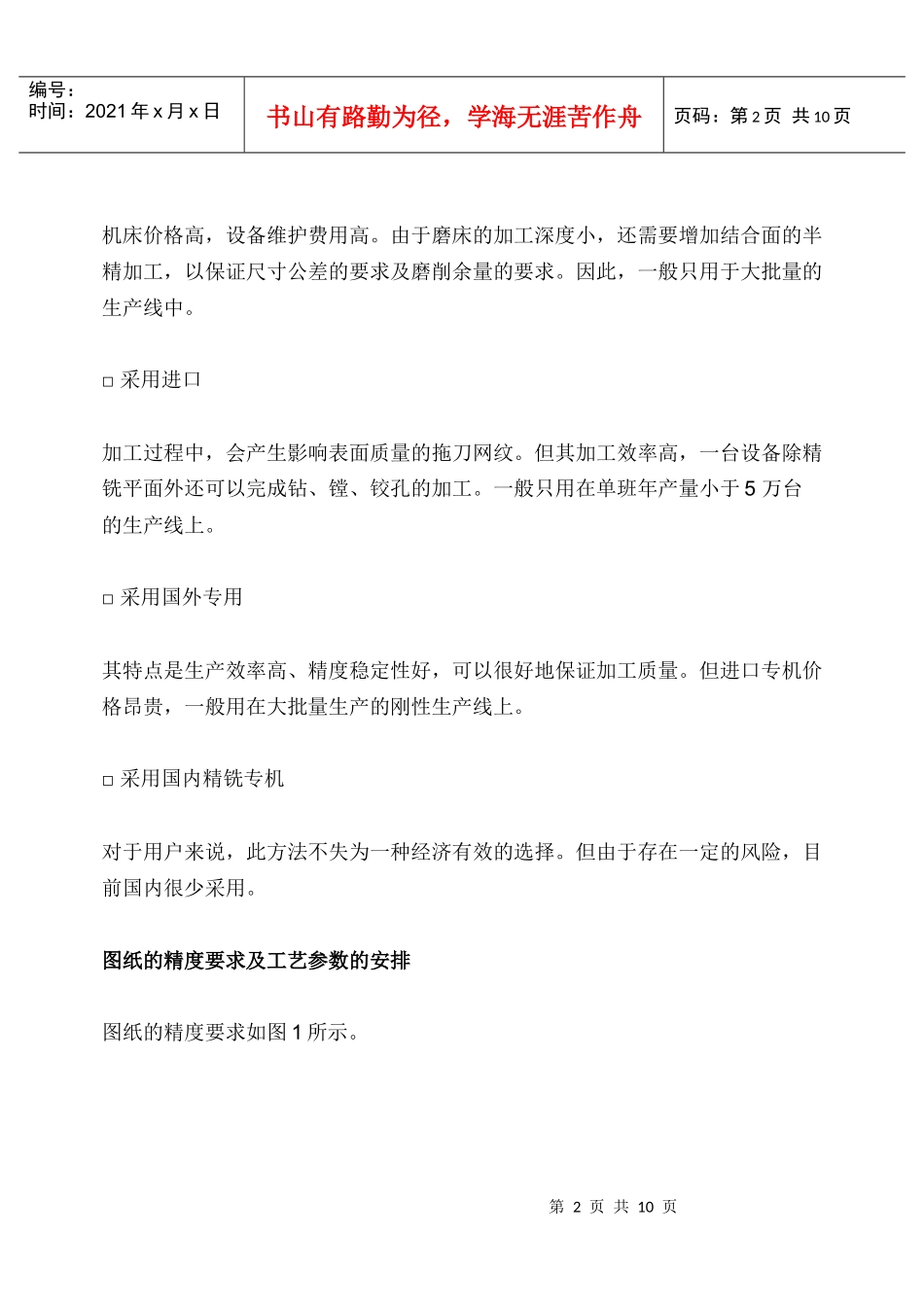

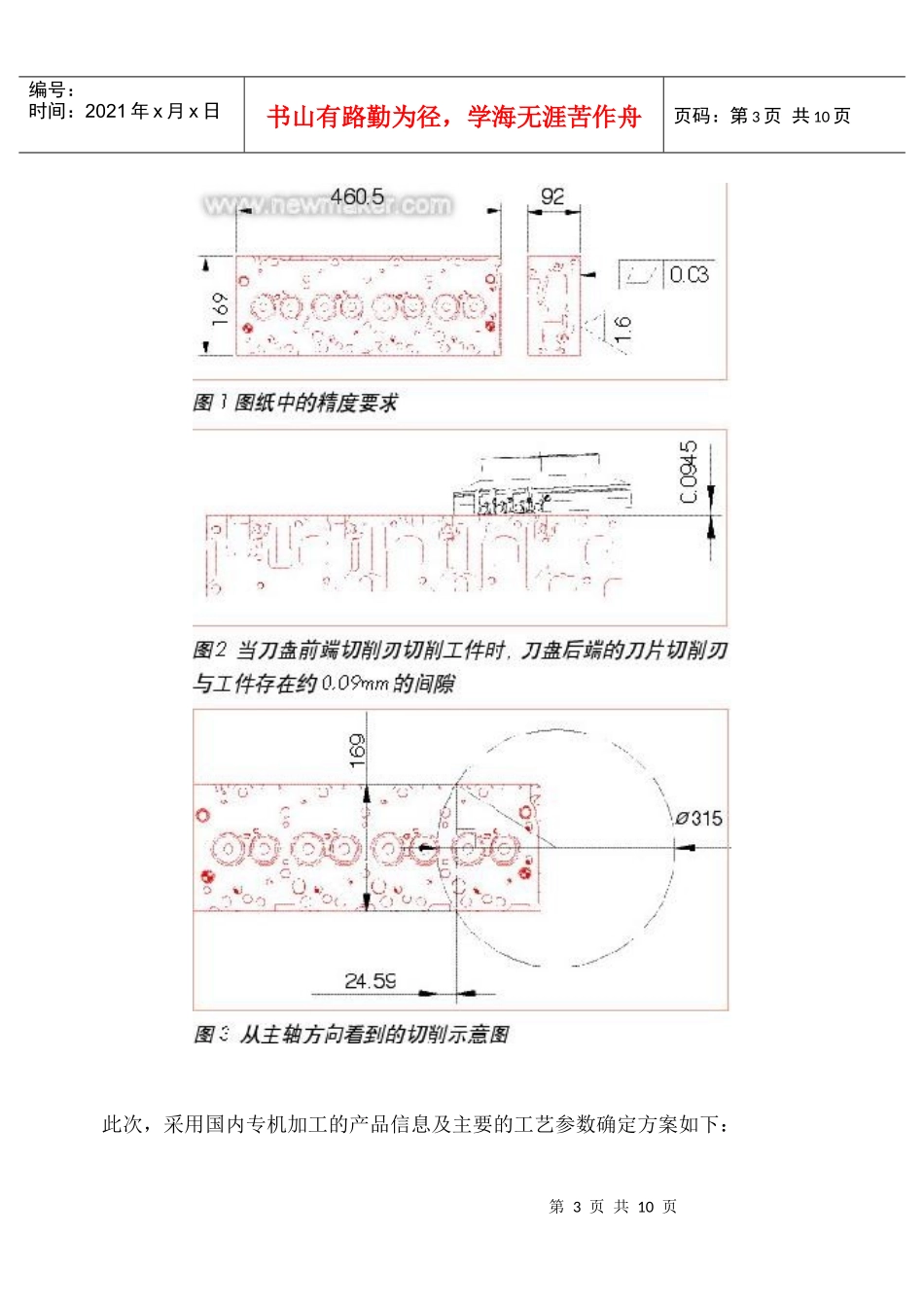

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页采用国内专机精铣缸盖火力面的可行性探讨就目前的现状而言,采用国内精铣专机加工缸盖火力面并不存在技术上的难题,关键在于机床的制造精度。在此,本文结合具体实例,对采用国内专机精铣缸盖火力面的可行性进行了探讨。柴油机缸盖火力面的加工面积大,对平面度、表面粗糙度等要求较高,是保证柴油发动机工作性能的一个重点。如果平面度及表面粗糙度得不到保证,则很难实现气缸垫的可靠密封,就有可能导致出现发动机总成在火力面处渗水、渗油,甚至出现油水混合的问题。如果由于结合面的加工精度造成油水混合,在实际操作中是很难查找其真正原因的。目前,国内柴油机缸盖火力面的加工方法主要有以下几种:□采用第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页机床价格高,设备维护费用高。由于磨床的加工深度小,还需要增加结合面的半精加工,以保证尺寸公差的要求及磨削余量的要求。因此,一般只用于大批量的生产线中。□采用进口加工过程中,会产生影响表面质量的拖刀网纹。但其加工效率高,一台设备除精铣平面外还可以完成钻、镗、铰孔的加工。一般只用在单班年产量小于5万台的生产线上。□采用国外专用其特点是生产效率高、精度稳定性好,可以很好地保证加工质量。但进口专机价格昂贵,一般用在大批量生产的刚性生产线上。□采用国内精铣专机对于用户来说,此方法不失为一种经济有效的选择。但由于存在一定的风险,目前国内很少采用。图纸的精度要求及工艺参数的安排图纸的精度要求如图1所示。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页此次,采用国内专机加工的产品信息及主要的工艺参数确定方案如下:第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页□缸盖火力面面积:462mm×169mm此缸盖火力面上需要加工的面积约占整个平面的80%,机床的切削阻力大,要求机床具有很好的刚性和较高的主轴功率。□表面粗糙度要求:Ra1.6此粗糙度要求较高,采用精铣专机要相当于一般磨床的加工精度要求。由于采用国内专机加工存在着一定的风险,为确保机床能长期稳定可靠的运转,工艺要求提高工艺的保证能力,要求设备加工的表面粗糙度能够达到Ra1.0。□平面度要求:0.03mm平面度的加工受定位基准的影响。分析此工件的结构,定位需采用顶面的一面两销。因此,顶面的平面度对加工后火力面的平面度有着一定的影响,故对平面度的要求按照图纸的考求确定为0.03mm。□工件高度要求:92±0.05mm□确定加工余量:0.5±0.1mm由于缸盖火力面为平面精铣,余量过大,切削过程中易产生轻微振动,会影响加工的表面精度;余量过小,则对此平面加工上道工序的加工精度要求偏高。此外,加工表面的平面度还将受此平面上道工序的加工平面度的影响,故加工余量确定为0.5±0.1mm。机床的保证措施第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页1.为保证加工后的表面没有拖刀网纹,机床主轴与工作台的垂直方向应成一个微小的角度,100范围内倾斜0.03mm。如图2所示,当刀盘前端切削刃切削工件时,刀盘后端的刀片切削刃与工件存在约0.09mm的间隙,故后端刀片不参与切削,保证了加工后的表面不存在拖刀网纹。2.由于采用主轴倾斜,加工后的表面形状会从端面看存在两边高、中间凹的椭圆弧形状,影响加工后表面的平面度。减小椭圆弧的途径有两种,其一,尽可能减小主轴的倾斜角度,使主轴与加工表面尽可能垂直;其二,采用直径较大的刀盘。此次,我们采用直径为315mm的精盘,以确保工件的平面度。3.主轴倾斜对平面度的影响分析图3为从主轴方向上看到的切削示意图。由图3可知,影响加工平面度的关键指标是24.59这个尺寸。影响该尺寸大小的3个变量分别是:刀盘的直径、刀盘中心与工件中心线的偏差、主轴的倾斜角度。在加工过程中应尽可能地使刀盘中心与工件中心重合。下面就刀盘中心与工件中心重合的状态下,刀盘直径与主轴...
