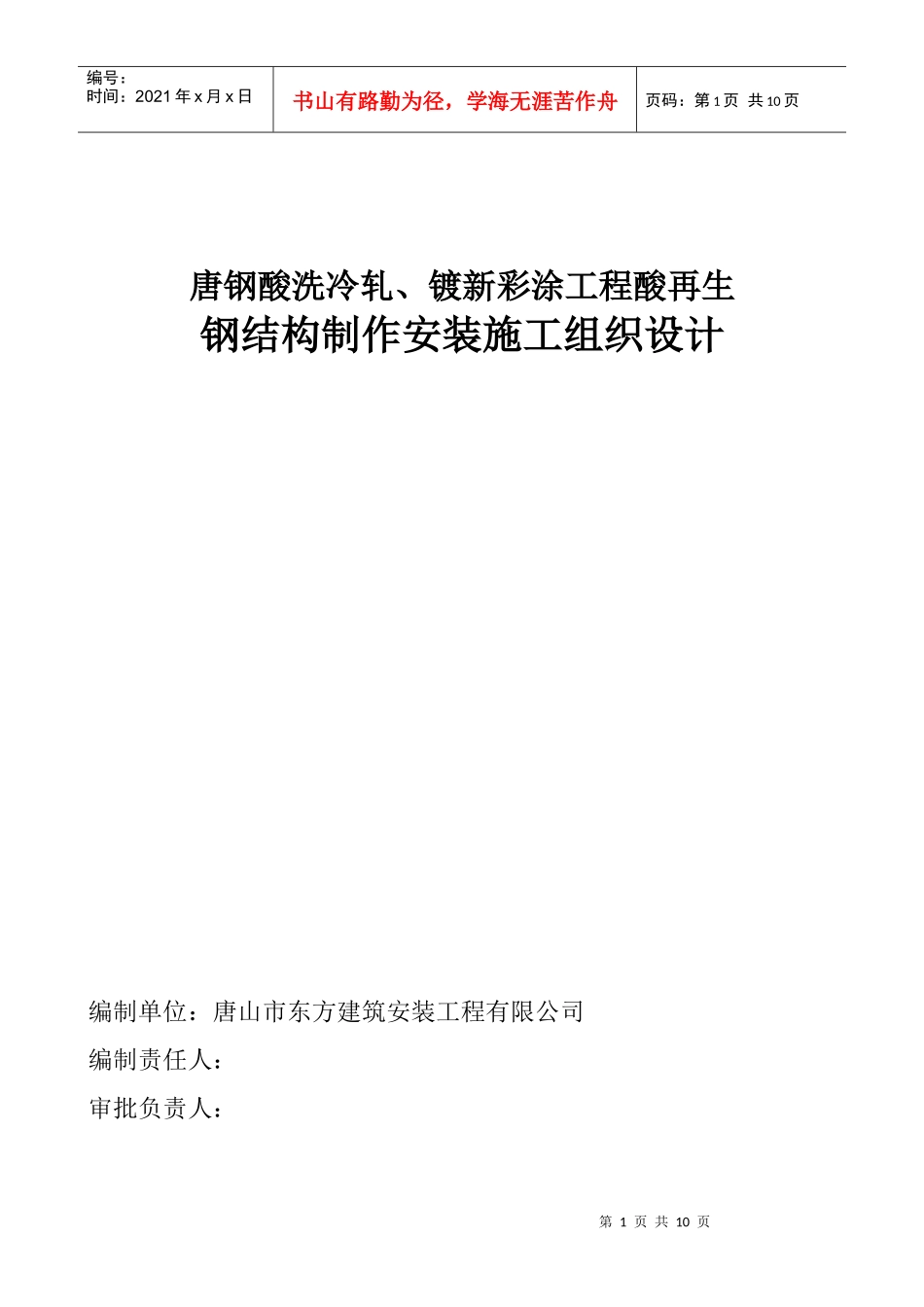

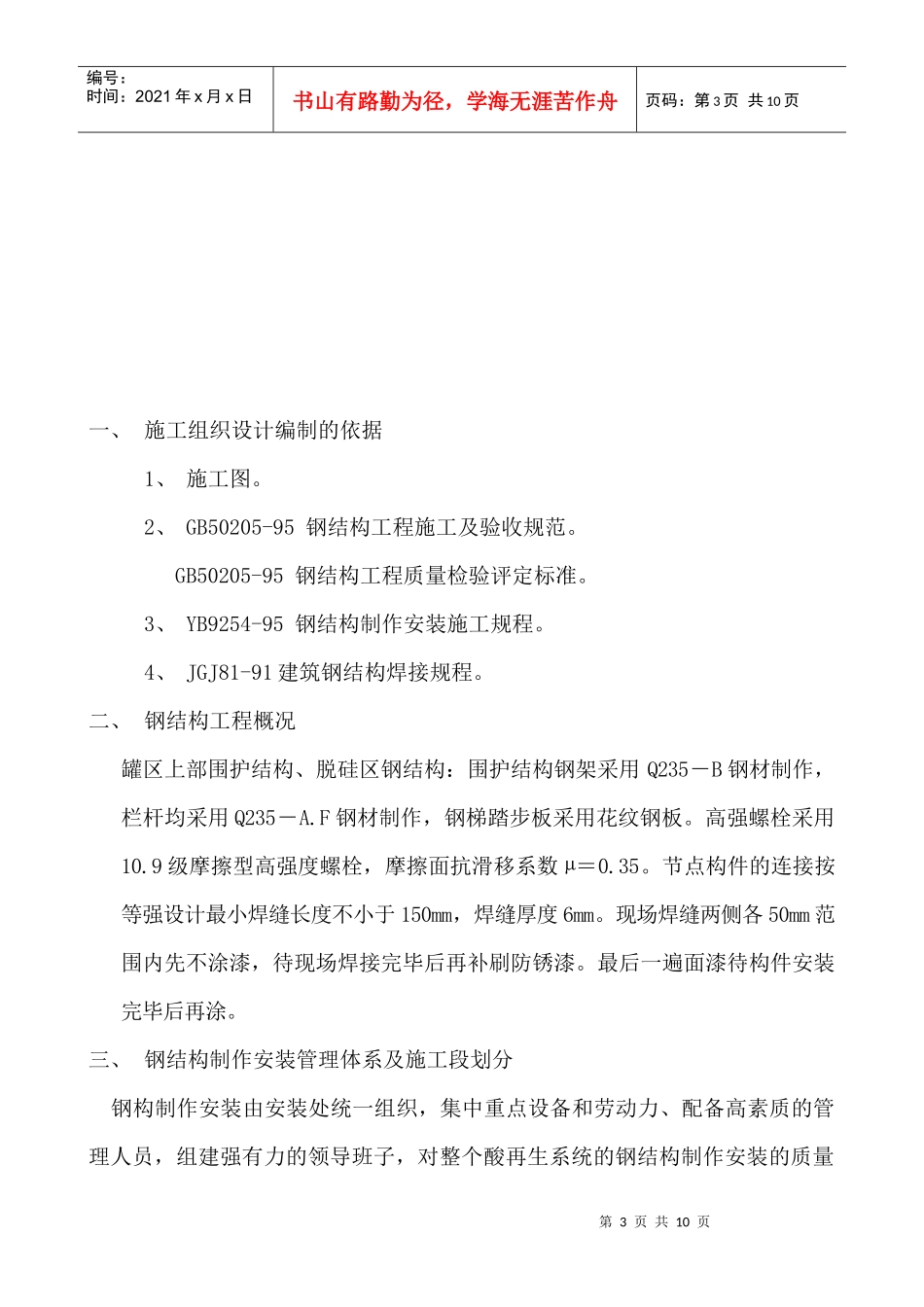

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页唐钢酸洗冷轧、镀新彩涂工程酸再生钢结构制作安装施工组织设计编制单位：唐山市东方建筑安装工程有限公司编制责任人：审批负责人：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、施工组织设计编制的依据二、输煤、输焦系统钢结构的工程概况三、钢结构制作安装管理体系及施工段划分四、钢结构制作安装场地总平面布置五、钢结构制作安装施工方法及主要措施六、钢结构制作安装主要设备和机具七、钢结构制作安装总体进度计划和劳动力安排计划八、钢结构制作安装质量保证措施和质量控制点九、钢结构制作安装安全保证措施第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一、施工组织设计编制的依据1、施工图。2、GB50205-95钢结构工程施工及验收规范。GB50205-95钢结构工程质量检验评定标准。3、YB9254-95钢结构制作安装施工规程。4、JGJ81-91建筑钢结构焊接规程。二、钢结构工程概况罐区上部围护结构、脱硅区钢结构：围护结构钢架采用Q235－B钢材制作，栏杆均采用Q235－A.F钢材制作，钢梯踏步板采用花纹钢板。高强螺栓采用10.9级摩擦型高强度螺栓，摩擦面抗滑移系数µ＝0.35。节点构件的连接按等强设计最小焊缝长度不小于150mm，焊缝厚度6mm。现场焊缝两侧各50mm范围内先不涂漆，待现场焊接完毕后再补刷防锈漆。最后一遍面漆待构件安装完毕后再涂。三、钢结构制作安装管理体系及施工段划分钢构制作安装由安装处统一组织，集中重点设备和劳动力、配备高素质的管理人员，组建强有力的领导班子，对整个酸再生系统的钢结构制作安装的质量第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页安全和施工进度进行全过程控制，安装处全体管理人员现场办公，对施工过程中出现的问题及时解决，确保钢结构制作安装任务按期完成。钢结构制作安装管理体系流程图四、四、钢结构制作安装场地总平面布置1、现场钢结构制作组装场地：根据现场实际情况和钢构件特点，我们在施工现场设置钢构制作场地见后附钢结构制作组装场地平面位置布置图。2、现场钢结构制作组装场地的电源：根据工期要求和制作工作量，经计算需电源容量400KVA。炼焦厂已提供200KVA的电容量，再加上我们现有施工电源的内部调整，已具备钢安装公司经理郑秀义安装公司生产经理郑庭文安装公司专职工程师闵京生安装公司专职质检员安装公司专职安检员第一工程队第二工程队第三工程队第四工程队第五工程队第六工程队第七工程队第八工程队第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页构件制作条件的场地用电负荷的要求。3、现场钢结构制作组装用钢平台：根据施工图的工程量统计，2000t的钢结构制作安装任务要在45天内完成，且在施工现场制作，为了确保钢构制作组装质量，满足工期要求。依据现场实际情况，共设置六处钢构制作组装平台。其平台由I20a槽钢和钢板（δ＝10～12mm）组成；钢平台面积为32X10.8＝346㎡，计32.556t，I20a横向间距为1.8m，纵向间距2.66m，计321.6m，7.276t。共计需钢板δ＝10～12mm，195.336t，槽钢I20a，43.668t。钢平台在铺设前应对场地做夯实平整处理，做法：①、道渣200厚压实；②、石粉300厚压实。五、钢结构制作安装施工方法及主要措施1、钢结构制作组装：a、放样前应核对施工图，熟悉工艺要求，掌握各部件的精确尺寸，严格控制尺寸精度；放样应以施工图的实际尺寸1：1的大样放出有关的节点、连接尺寸，作为控制号料，剪切、钻孔和组装等的依据。对施工图中结构及构件的主要节点尺寸要精确计算，保证实样尺寸精度，并应经过认证及校核；对施工图等问题应及时上报。b、对于H型钢组合支架，因施工现场的其基础预埋螺栓已经形成，在H型钢组合支架放样前，必须对其每个基础的预埋螺栓进行实地测量，并认真做好书面记录，作为组合支架放样的依据。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无...
