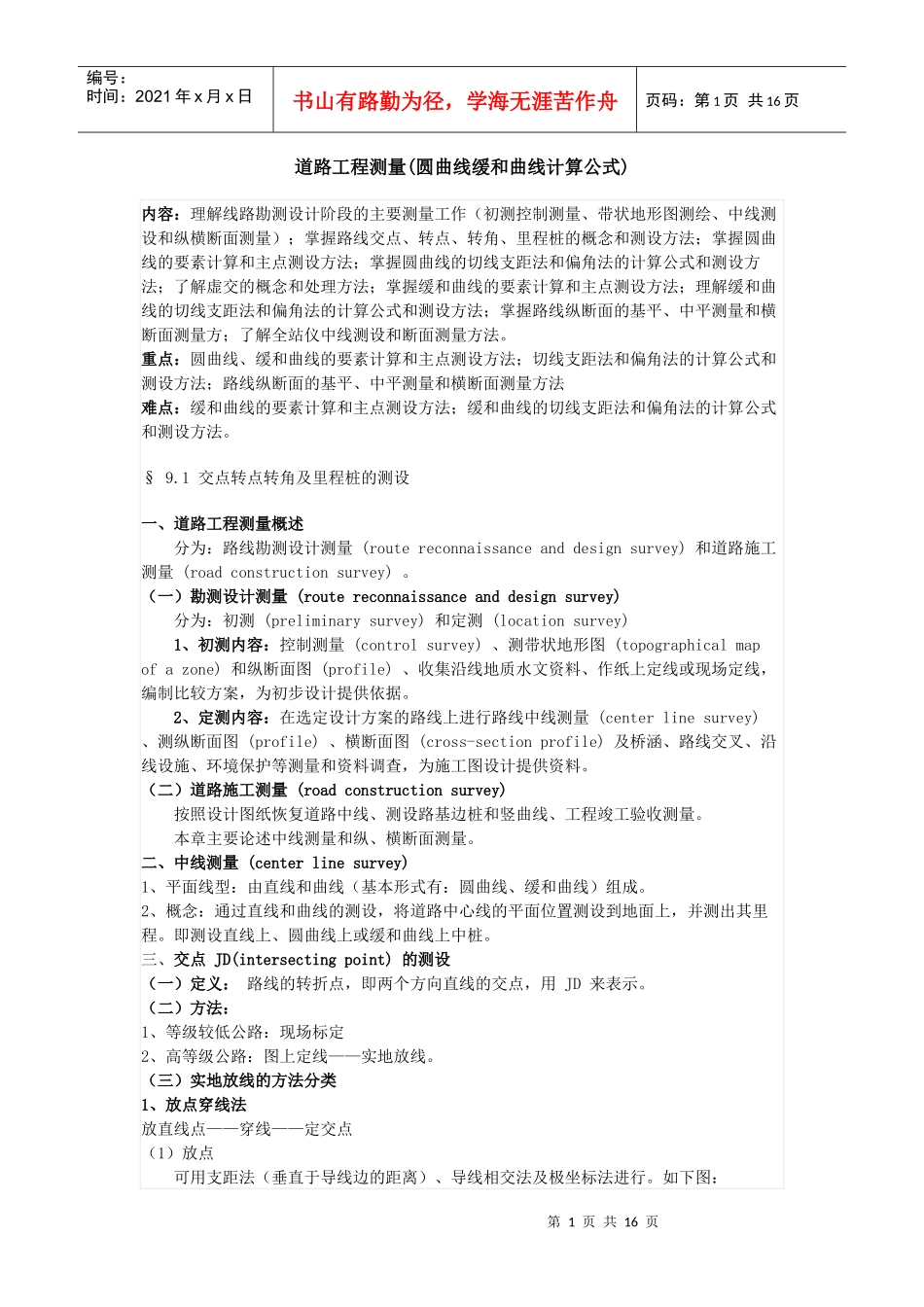

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页道路工程测量(圆曲线缓和曲线计算公式)内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法9N1u4h,g$b8z.}9N2t$O难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。3L,G8M(C3D;^$T%a§9.1交点转点转角及里程桩的测设一、道路工程测量概述0q%A3s6}8w+i:f分为：路线勘测设计测量(routereconnaissanceanddesignsurvey)和道路施工测量(roadconstructionsurvey)。（一）勘测设计测量(routereconnaissanceanddesignsurvey)1b*O2\2c;D9g9I*n7o分为：初测(preliminarysurvey)和定测(locationsurvey)&Q4W'd;k%U)l8q0?1、初测内容：控制测量(controlsurvey)、测带状地形图(topographicalmapofazone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。2、定测内容：在选定设计方案的路线上进行路线中线测量(centerlinesurvey)、测纵断面图(profile)、横断面图(cross-sectionprofile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。（二）道路施工测量(roadconstructionsurvey)'g$c#R'A.N按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。*z$vt-}!@0T0L3w本章主要论述中线测量和纵、横断面测量。二、中线测量(centerlinesurvey)*c;K0I&R:t5C.A1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。#[)N#L2o:d.r0j6E+A1J三、交点JD(intersectingpoint)的测设（一）定义：路线的转折点，即两个方向直线的交点，用JD来表示。!~-e!N/E!F$^5D（二）方法：1、等级较低公路：现场标定&dh;~-T&F;i$J$H$}2、高等级公路：图上定线——实地放线。（三）实地放线的方法分类6h:C.P$v'Z2j1、放点穿线法放直线点——穿线——定交点7E;L5K$P1F3g;])H（1）放点4v"M-f1R&F可用支距法（垂直于导线边的距离）、导线相交法及极坐标法进行。如下图：第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1、2、4、6点——用支距法；3点——用导线相交法；5点——用极坐标法.X1z*o0s,_&g;H(F7G2W（2）穿线如图，定出一条尽可能多的穿过或靠近直线上点P1、P2、P3的直线AB。0x:}3y!R8f5`1D/P3d（3）定交点&Y5w*d4@;F3c将穿出的直线延长，得交点JD。正倒镜分中法：/m#@(O1R,y)t&B/w#Z1）在B点架仪，盘左瞄准A，倒镜定a1，b1点；盘右瞄准A点，倒镜定a2，b2点；取a1、a2点中点a，b1、b2点的中点b。2）同理可定出CD方向可定出c、d两点。（骑马桩）。3）将线段ab、cd相交，得交点JD。2、拨角放线法——极坐标法6J8L)r%q.{;w2n:?如图，在利用导线点或已测设的JD，计算测设元素（β，S）——拨角，量边，定出JD位置。1U,v,z2c#^四、转点ZD(turningpoint)的测设/Y3L2p*p7]0N7v9^#q1、定义：当相邻两交点互不通视时，需要在其连线测设一些供放线、交点、测角、量距时照准之用的点。's!`!g:L1I&t"t.`2、分为：在两交点间测设转点、在两交点延长线上测设转点。4_+n2u"I9k!?%G（1）在两交点间测设转点：2D(q/P)A1S(l1）在JD5、JD6的大致中间位置ZD'架仪。瞄准JD5，用正倒镜分中法定出JD'6。2）测量出a、b距离。有：3）计算e值，在实地量取e值，得ZD点...
