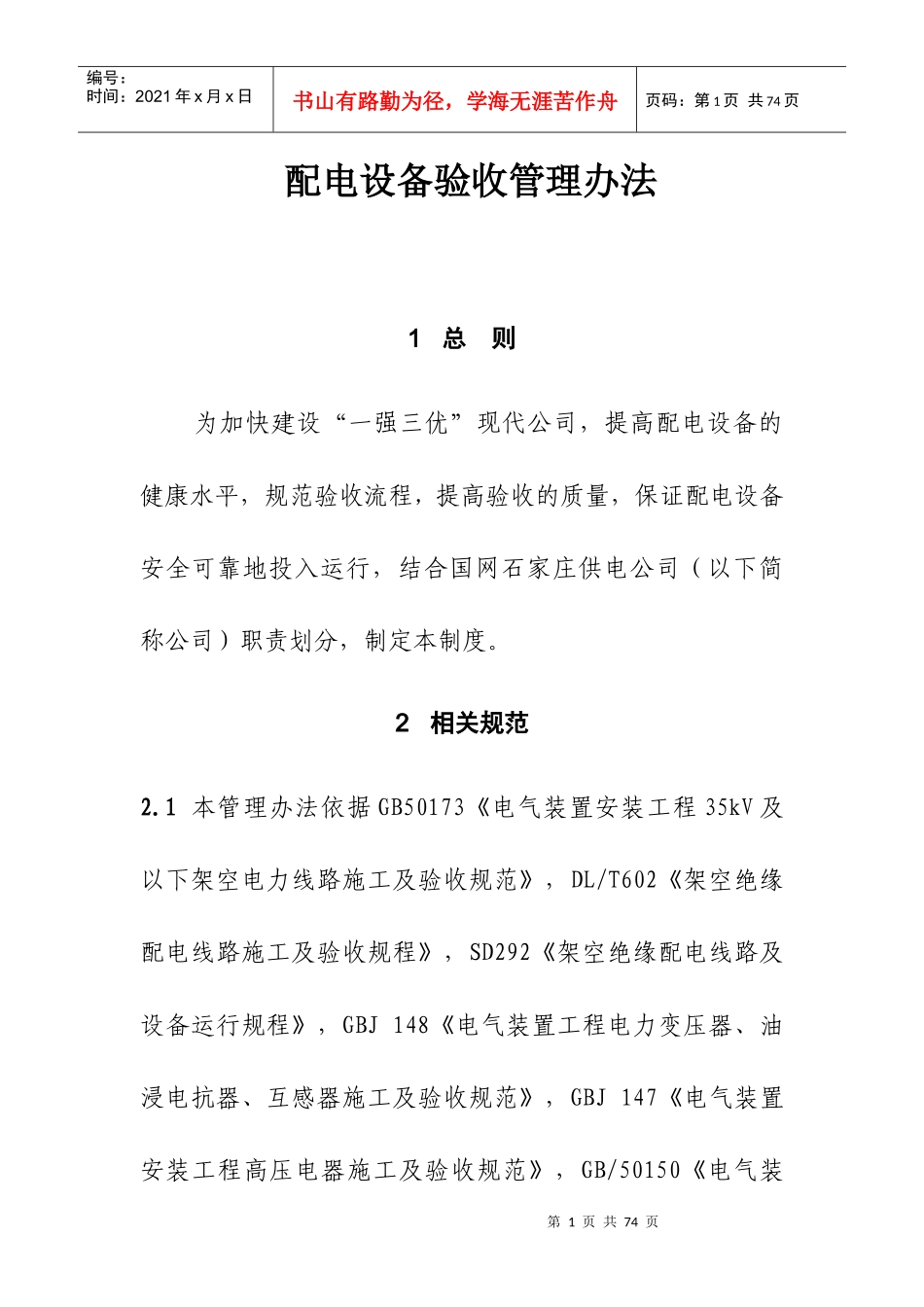

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页配电设备验收管理办法1总则为加快建设“一强三优”现代公司，提高配电设备的健康水平，规范验收流程，提高验收的质量，保证配电设备安全可靠地投入运行，结合国网石家庄供电公司（以下简称公司）职责划分，制定本制度。2相关规范2.1本管理办法依据GB50173《电气装置安装工程35kV及以下架空电力线路施工及验收规范》，DL/T602《架空绝缘配电线路施工及验收规程》，SD292《架空绝缘配电线路及设备运行规程》，GBJ148《电气装置工程电力变压器、油浸电抗器、互感器施工及验收规范》，GBJ147《电气装置安装工程高压电器施工及验收规范》，GB/50150《电气装第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页置安装工程电气设备交接试验标准》，GB/50169《电气装置安装工程接地装置施工及验收规范》，GB50168《电气装置安装工程电缆线路施工及验收规范》，GB50254《电气装置安装工程低压电器施工及验收规范》，GB50217《电力工程电缆设计规范》，Q/GDW382《配电自动化技术导则》,Q/GDW514《配电自动化终端/子站功能规范》,《配电自动化终端技术规范》,CBJ147《电气装置安装工程高压电器施工及验收规范》，DL/T602《架空绝缘配电线路施工及验收规范》，Q／GDW744《配电网技改大修项目交接验收规范》、《河北省电力公司配电架空线路施工验收标准（试行）》、《河北省电力公司配电电缆线路施工验收标准（试行）》、《河北省电力公司配电设备施工验收标准（试行）》和《配电验收标准化作业指导卡（试行）》，引用规范、规程和标准相关规定制定。第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页2.2本管理办法适用于配电网设备的新装、改造验收工程等。3验收流程管理3.1工程验收分为隐蔽工程验收、中间验收、竣工验收和送电四个环节。3.2对于当日施工当日送电项目，可根据具体工程情况合并相应环节，安排当日验收。3.3对于非当日施工当日送电项目，验收工作应根据验收环节依次进行，上个环节验收的缺陷应在下个环节验收前处理完毕，影响安全运行的缺陷验收单位不提票。3.4验收流程3.4.1对于完工的业扩工程，投运后移交供电公司运维的设备（设施），由市场及大客户服务室组织施工单位将竣工报告、工程竣工图、各种试验报告、方案和设计等竣工资料及验收申请，验收申请应提前7个工作日报配电运检室、电缆运检室。第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页3.4.2配电运检室、电缆运检室将相应环节验收时间、项目、涉及的班组等内容制定验收计划并反馈相关单位。4验收要求4.1隐蔽工程验收要求4.1.1隐蔽工程要严格要求，验收不合格的要及时返工，施工单位需先进行自验，自验合格后方能申请验收。隐蔽工程验收由施工单位申请，监理运行单位参与，按照附件1格式共同签证。4.1.2如果未经过隐蔽工程验收，而施工单位将隐蔽工程隐蔽起来的，提出要求时，施工单位负责恢复原来状况，以便检查，费用由施工单位自理。4.2按照相关项目管理流程，开展中间验收工作。4.3验收合格的工程送电后对于主要的电气设备如断路器、导线、杆塔、高低压电缆（含附件）、变压器、高低压柜第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页沟槽基础项目保质期为3年，其他电气设施如接户线、微断开关等保质期为1年。保质期内发生的故障由施工单位进行处理，属于验收质量问题验收人应承担相应责任。5隐蔽工程工艺规范5.1杆塔基础有关规范5.1.1底盘、拉盘、卡盘的规格尺寸、埋深必须符合GB50173-92规范安装要求。杆塔架设一律安装底盘，终端杆和超过3档以上分支杆塔安装卡盘，卡盘顶面距地面埋深不小于0.6米。5.1.2杆塔基础与各种连接管的距离情况应符合GB50173-92规范和SD292-88规程要求。5.2开关柜、环网单元、箱变等基础有关规范5.2.1基础埋深及土建的各项尺寸必须符合设计图纸要求。无明显裂纹，水泥酥裂情况。第6页共74页第5页...
